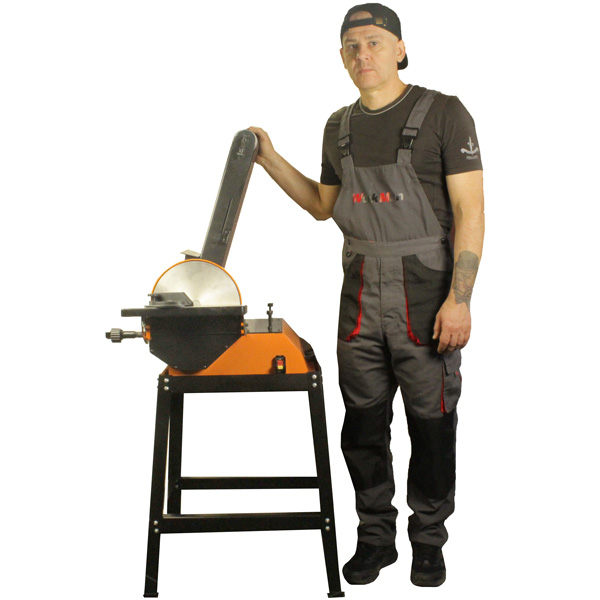

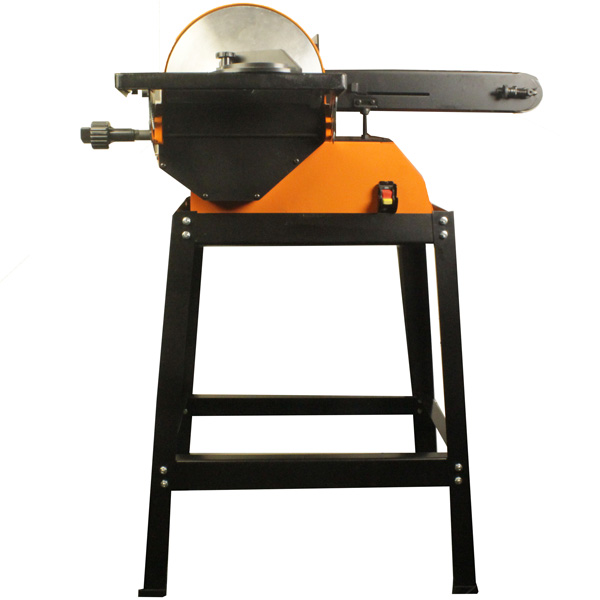

Назначение и конструкция WorkMan 6100 стандартна для тарельчато ленточных шлифовальных станков, отличаясь только наличием подставки для напольной установки, диаметром диска и параметрами бесконечной ленты. С помощью аналогичного оборудования выполняют как обработку в размер и выравнивание поверхности с удалением неровностей, так и чистовую шлифовку на заключительных этапах технологического процесса в столярке.

Модель будет интересна тем кто часто шлифует габаритные заготовки и хочет обеспечить им полный контакт с обрабатываемой поверхностью, а не шлифовку участками, когда видны переходы.

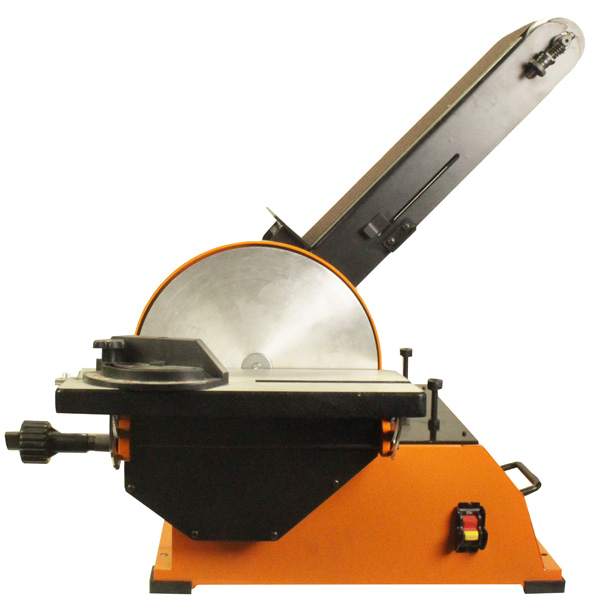

Дисковый узел.

Массивная опорная тарелка диаметром 250 мм для фиксации наждачной бумаги изготовлена из алюминия.

Фиксировать расходник можно по разному. Чаще всего всю плоскость тарелки заклеивают двусторонним скотчем, а на него приклеивают круги, вырезанные из рулона абразивной бумаги. Это лучшее решение для точной шлифовки поскольку, в отличие от крепления на липучке не будет промятия абразивной бумаги заготовкой.

Как вариант, пользователь может наклеить на опорную тарелку основу липучку или применять абразивные круги на самоклеющейся основе, но расходник для двух последних вариантов стоит значительно дороже.

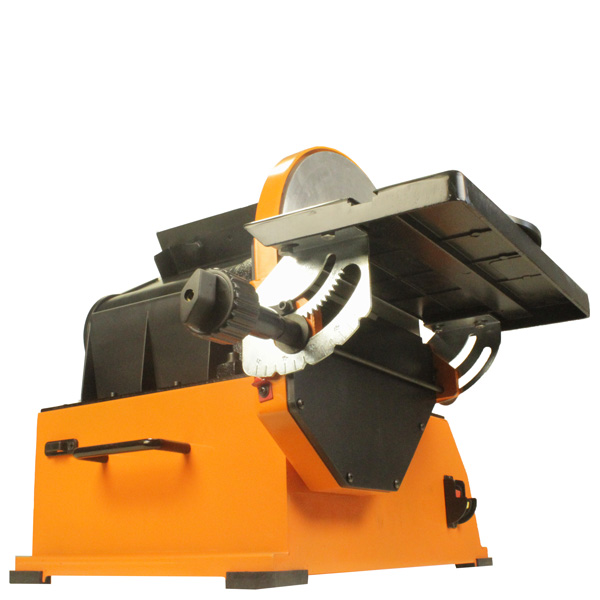

Стол дискового узла у WorkMan 6100 литой алюминиевый и хорошо шлифованный.

Наклон вниз от горизонтального положения до 45 градусов выполняется по стальной дугообразной направляющей и фиксируется вращением маховичка. Угол поворота контролируют по угломерному сектору с выбитой шкалой.

На столе выполнен паз для движения косого упора с транспортиром.

Ленточный узел.

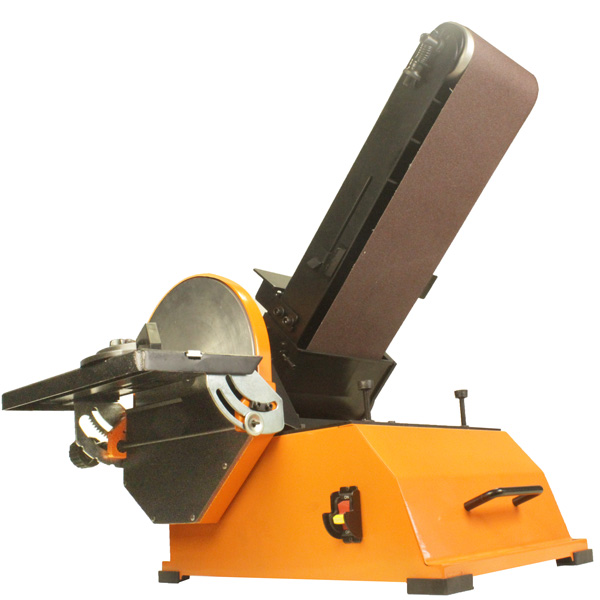

Может быть установлен в горизонтальном, вертикальном или любом промежуточном положении. Фиксацию угла наклона выполняют зажимая шестигранником чугунный хомут крепления консоли.

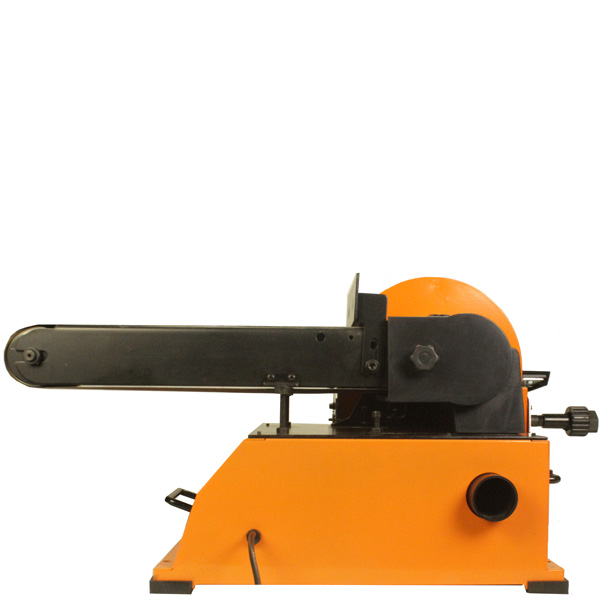

Для исключения прогиба при горизонтальном расположении плеча с бесконечной лентой под ним установлены регулируемые упоры.

Рабочий участок в торце консоли позволяет обрабатывать закругленные кромки. Радиус ведомого ролика составляет 72 мм.

Шлифовку плоских заготовок выполняют на стальной контактной опоре скольжения.

Съемный ограничительный упор не дает детали съезжать с бесконечной ленты. Он имеет с 2 маховичка фиксации положения, с возможностью отдаления от оснастки.

Снятие ленты при замене на другую зернистость выполняют откидыванием рычага, который сдвигает ведомый ролик в сторону ведущего.
