Устройство для заточки строгальных ножей рубанков на точильном станке

Работающему на точильном станке сложно выдерживать одинаковый угол при всех движениях ножа. А при неравномерных перемещениях нарушается прямолинейность лезвия, поскольку при контакте с абразивными зернами круга снимается различное количество металла.

Точное задание постоянного угла на шлифовально полировальных станках типа Workman 8080 и 8101 задается при опирании зажатого в специальном устройстве инструмента на направляющую.

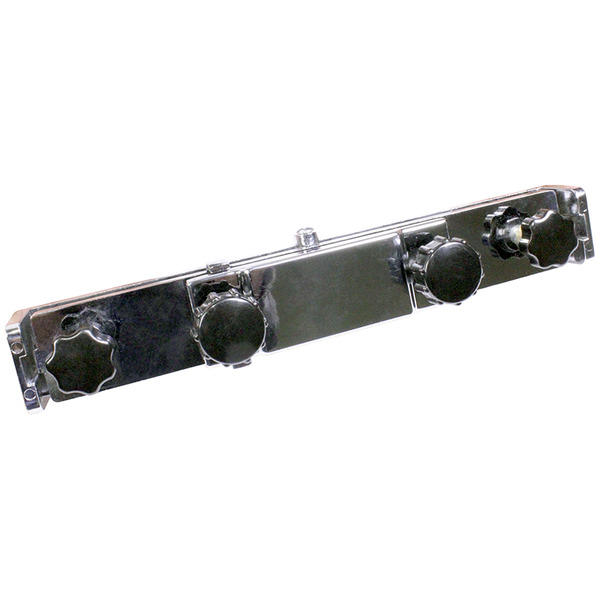

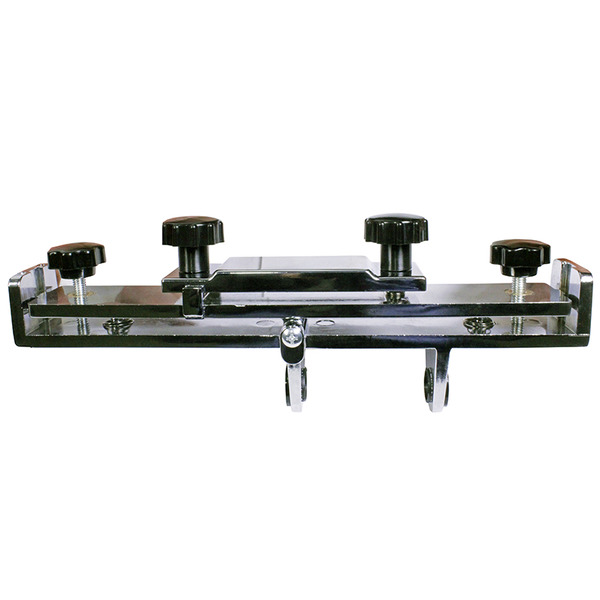

Нож рубанка шириной до 75 мм устанавливаются в приспособление Workman. Он фиксируется двумя винтами между опорными пластинами и поджимается к ограничителю ширины.

В проушины уже собранного устройства вставляется направляющая суппорта. Внешними болтами корректируется положение и наклон режущей кромки относительно плоскости периферии абразивного или кожаного диска.

Требуемый угол заточки выставляется с помощью кондуктора угломера WorkMan 708033 и корректируется изменением высоты направляющей штанги над корпусом шлифовально полировального станка.
