Конструкторский замысел: Скорость, точность и универсальность

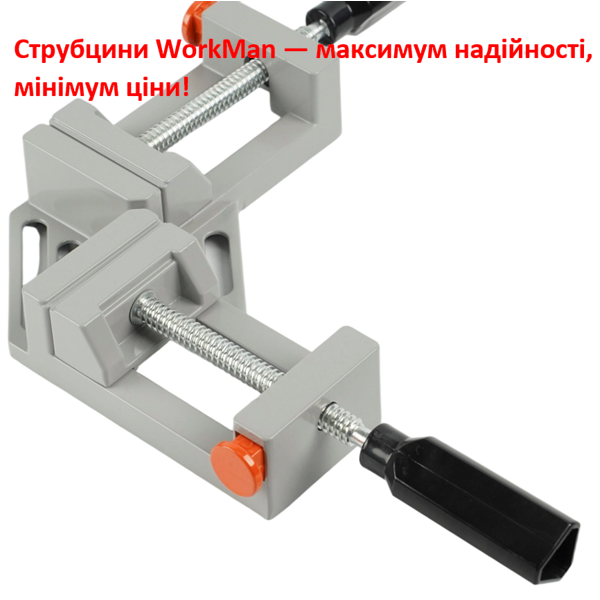

При проектировании угловой струбцины WorkMan Al 65мм перед нами стояла задача создать инструмент для профессионалов, ценящих свое время и требующих максимальной гибкости. Классические одновинтовые струбцины не всегда справляются с заготовками разной толщины и требуют долгого вращения рукоятки. Нашим инженерным ответом стала двухвинтовая конструкция с инновационным механизмом быстрой подводки губок. Это решение позволяет не только идеально сбалансировать давление на разногабаритные детали, но и сократить время на установку и снятие зажима в несколько раз, что критически важно в условиях серийного производства.

Ключевые конструктивные решения

Уникальность этой модели заключается в сочетании двух независимых систем, которые обеспечивают как точность, так и высокую скорость работы.

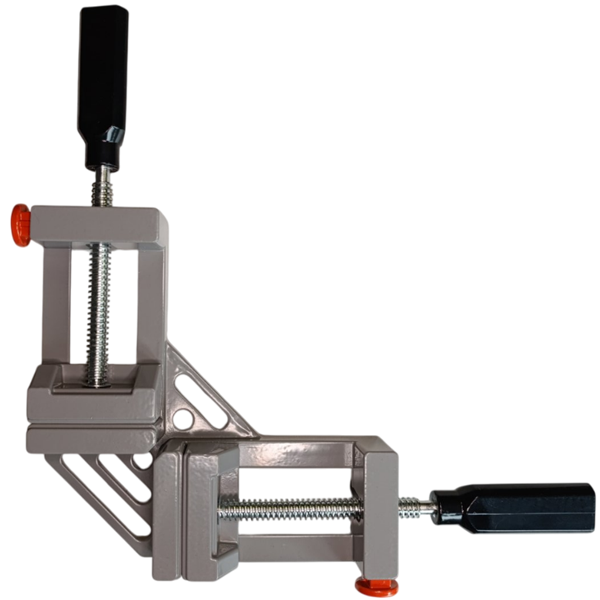

• Два независимых винта для идеального баланса. В отличие от одновинтовых аналогов, эта модель позволяет регулировать прижим каждой заготовки отдельно. Это дает полный контроль при соединении деталей разной толщины, например, планки 20 мм и 40 мм. Вы можете точно сбалансировать усилие, исключив перекос и добившись идеального прилегания по всей плоскости стыка.

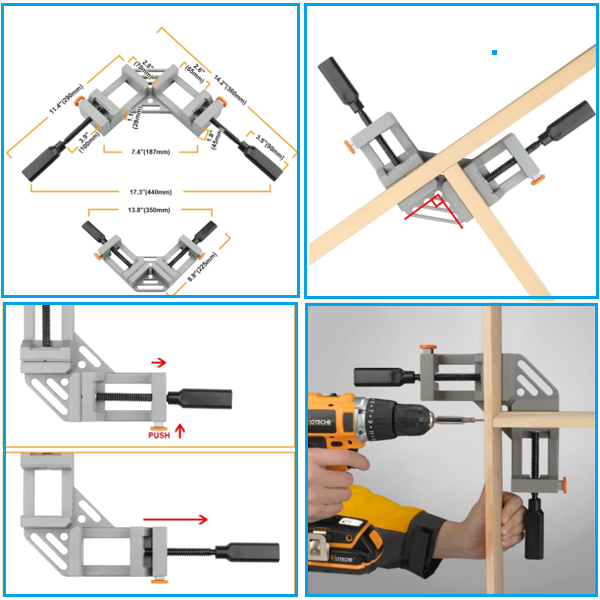

• Механизм быстрой подводки с кнопочным фиксатором. Это наше ключевое решение для экономии времени. На каждом винтовом узле расположена подпружиненная кнопка. При ее нажатии резьба расцепляется, и вы можете мгновенно, одним движением руки, подвинуть прижимную губку вплотную к детали. Отпустив кнопку, вы снова вводите винт в зацепление и делаете всего пару оборотов рукояткой для финальной, мощной фиксации.

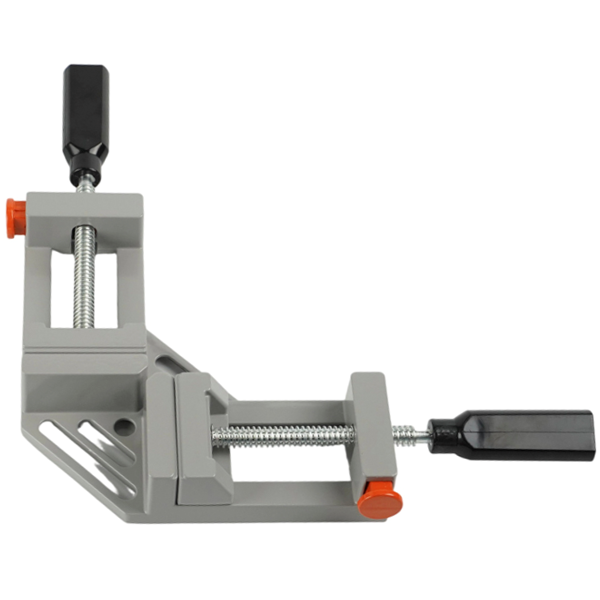

• Прочный и стабильный корпус. Корпус отлит из высокопрочного алюминиевого сплава и усилен ребрами жесткости. Он сохраняет идеальную геометрию в 90° даже под значительной нагрузкой. Наличие монтажных пазов позволяет жестко закрепить струбцину на верстаке, превратив ее в стационарные угловые тиски для еще большей точности и удобства.

Сценарии применения: где скорость и точность решают всё

Эта модель — идеальный выбор для мебельных цехов, сварочных постов и мастерских, где часто выполняются однотипные операции или требуется работа с нестандартными соединениями.

• Сборка мебельных корпусов и ящиков. Незаменима при соединении деталей разной толщины, например, боковины из ДСП 18 мм и фасадной планки из массива 22 мм.
• Изготовление Т-образных соединений. Позволяет надежно прижать полку к боковине шкафа или перегородку внутри ящика, где одновинтовая струбцина была бы бессильна.
• Сварка металлических конструкций. Идеальна для быстрой фиксации профильных труб, уголков или пластин под прямым углом перед прихваткой. Кнопка быстрого подвода значительно ускоряет работу при серийном изготовлении рам.
• Производство рам для картин и окон. Два винта обеспечивают деликатный и равномерный прижим по углам, что важно при работе с хрупким профилем или уже окрашенными деталями.

Технические характеристики

• Модель: WorkMan Al 65мм
• Тип: Угловая струбцина с двумя винтами
• Максимальный зажим: 65 мм
• Ширина прижимных губок: 65 мм
• Материал: высокопрочный алюминиевый сплав, сталь
• Особенности: два независимых винта, кнопки быстрой подводки, пазы для крепления к верстаку
• Вес: 750 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Модель Al 65мм я называю "скоростным универсалом". Это инструмент, который экономит самый ценный ресурс мастера — время. Мы уделили особое внимание надежности кнопочного механизма. Перед запуском в серию мы провели циклические испытания фиксатора: 50 000 циклов нажатия-отпускания под нагрузкой. Последующая проверка показала минимальный износ стальной резьбовой втулки, что гарантирует годы безотказной работы этого ключевого узла. Из личного опыта: мне нужно было собрать 30 одинаковых рамок для выставки. С обычной угловой струбциной я бы потратил полдня только на закручивание и раскручивание винтов. С моделью Al 65мм я справился с задачей вдвое быстрее: мгновенно подвел губки, сделал два оборота, зафиксировал, а после склейки так же быстро снял. Пара профессиональных советов: Лайфхак №1: при зажиме деталей разной толщины всегда сначала слегка поджимайте деталь, которая упирается в неподвижную губку. Это создаст базовую плоскость, относительно которой вы уже идеально выставите вторую деталь. Лайфхак №2: чтобы механизм быстрой подводки работал как часы, периодически продувайте его сжатым воздухом, чтобы удалить древесную пыль. Не смазывайте его густыми смазками. Мой вердикт: это идеальный выбор для серийной работы и сложных соединений. Если вы изготавливаете мебель, свариваете рамы или просто цените эффективность, эта струбцина станет одним из самых востребованных инструментов в вашей мастерской. Я лично проверяю плавность хода и четкость работы кнопочных фиксаторов на каждой струбцине из партии.
