Инженерный замысел: масштаб и точность для мебельного производства

Модель Shape Quick 300х60 мм была спроектирована как основной инструмент для профессионального мебельщика. Размер 300 мм является отраслевым стандартом для работы с большинством мебельных панелей. Нашей инженерной задачей было объединить этот востребованный размер с уникальными преимуществами серии Shape Quick. Мы сохранили цельнолитые губки с V-образными пазами для работы с профилем и усовершенствовали кнопочный механизм реверса, чтобы он выдерживал повышенные нагрузки. В результате получился мощный, быстрый и универсальный зажим, который идеально подходит для серийной сборки мебели.

Ключевые конструктивные решения

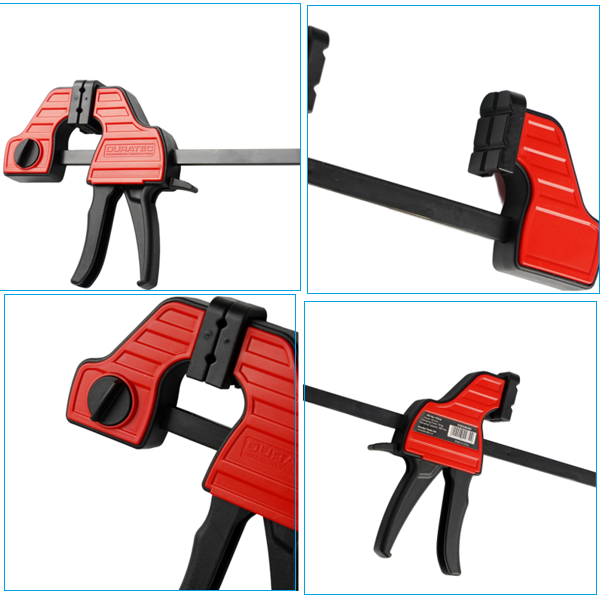

• Цельнолитые губки с V-пазами. Эта уникальная особенность серии Shape Quick раскрывает в 300-миллиметровом размере весь свой потенциал. Помимо стандартных плоских панелей, эта струбцина позволяет надежно фиксировать мебельные опоры, трубы, балясины и другие профильные элементы, с которыми не справляются обычные зажимы.
• Кнопочный механизм быстрого реверса. Мы понимаем, что в работе мебельщика время — это деньги. Поэтому мы оснастили струбцину простым и надежным кнопочным механизмом. Легкий поворот подпружиненной кнопки позволяет за секунды переставить губку и перейти от сжатия к распору, что незаменимо при монтажных работах.
• Высокопрочный композитный корпус. Корпус из армированного композита спроектирован так, чтобы выдерживать значительные нагрузки, возникающие при стягивании больших панелей. Он не деформируется и не трескается, эффективно передавая все усилие от рукоятки на заготовку и обеспечивая долгий срок службы инструмента.

Сценарии применения: стандарт для мебельщика

• Сборка корпусной мебели: Идеально подходит для стягивания боковин и полок стандартных кухонных модулей, комодов, офисных столов и шкафов.
• Склейка широких щитов: Позволяет стягивать несколько досок для изготовления мебельных панелей, ступеней или подоконников шириной до 300 мм.
• Монтаж кухонь и встроенной мебели: В режиме распора используется для фиксации верхних и нижних шкафов, выравнивания каркасов и удержания элементов во время крепления.
• Работа с металлическими конструкциями: V-образные пазы обеспечивают надежный зажим круглых и квадратных труб при сварочных, сборочных или сверлильных работах.

Технические характеристики

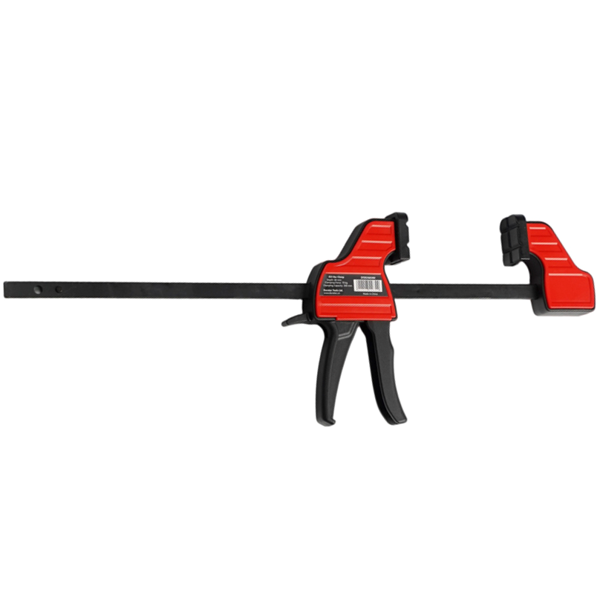

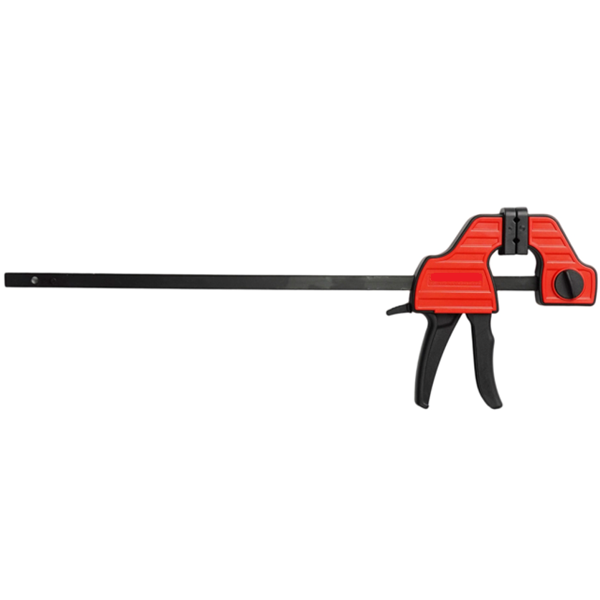

• Модель: WorkMan Shape Quick
• Тип: Быстрозажимная струбцина
• Максимальная ширина зажима: 300 мм
• Глубина захвата: 60 мм
• Функции: Сжатие и распор
• Материал штанги / корпуса: Холоднокатаная сталь / Ударопрочный композит
• Губки: Цельнолитые, с крестовой V-образной насечкой
• Вес: 500 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Shape Quick 300 мм — это тот инструмент, который должен быть в арсенале каждого, кто серьезно занимается мебелью. Это не просто зажим, а универсальная система фиксации. Ее главное преимущество — сочетание размера, достаточного для 90% мебельных задач, и уникальных V-образных губок. Чтобы подтвердить ее мощность, мы провели тест на сжатие: поместили струбцину в динамометрический стенд и зафиксировали пиковое усилие. При стандартном нажатии одной рукой механизм стабильно развивает силу сжатия до 130 кг. Этого более чем достаточно для создания качественного клеевого шва даже на твердых породах дерева, таких как дуб или ясень. Из личного опыта: при сборке кухонного гарнитура я использовал эти струбцины буквально для всего: стягивал корпуса, фиксировал столешницу, а затем в режиме распора идеально выставлял фасад посудомоечной машины. Универсальность и скорость экономят массу времени. Пара профессиональных советов: Совет №1 (Используйте как упор) — Вставьте стальную штангу струбцины в отверстие для верстачных упоров (bench dog). Так вы получите быстрый торцевой прижим для фиксации досок при строгании или шлифовке. Совет №2 (Точная установка) — При монтаже ящиков или полок используйте две струбцины в режиме распора. Они удержат деталь на нужной высоте с точностью до миллиметра, освободив вам обе руки для разметки и крепления. Мой вердикт: это самая функциональная и востребованная струбцина для мебельного производства в нашей линейке. Она сочетает в себе мощность, универсальный размер и уникальную способность работать с профилем. Я лично контролирую качество композитного литья и четкость работы механизма в каждой партии. Вы получаете профессиональный инструмент, созданный для ежедневной интенсивной работы.
