Конструкторский замысел: Свобода для Т-образных соединений
Классические угловые струбцины отлично справляются со сборкой рам, но абсолютно бесполезны, когда нужно зафиксировать полку внутри шкафа. Струбцина WorkMan WAC-A была спроектирована как универсальное решение этой проблемы. Ее уникальная конструкция с "открытой" губкой позволяет длинной заготовке проходить насквозь. Это не дизайнерский ход, а продуманное решение, которое делает ее незаменимым инструментом для сборки корпусной мебели, стеллажей и сложных сварных конструкций, где Т-образные соединения являются основой.
Ключевые конструктивные решения
Прочность, точность и универсальность этой струбцины основаны на трех ключевых элементах, которые отличают ее от стандартных зажимов.

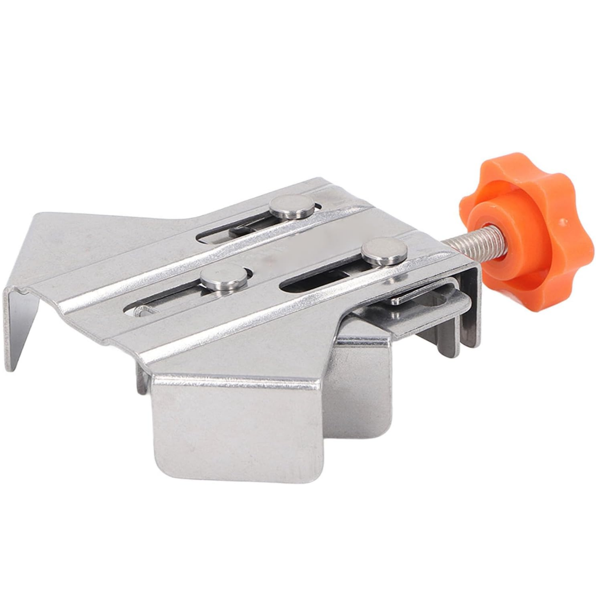

- Конструкция с открытой губкой. Главное преимущество модели. "Срезанный" внешний угол позволяет зафиксировать деталь не только на краю, но и в любой точке плоскости другой детали. Это единственный способ для быстрой и точной фиксации полок и перегородок внутри уже собранного короба.

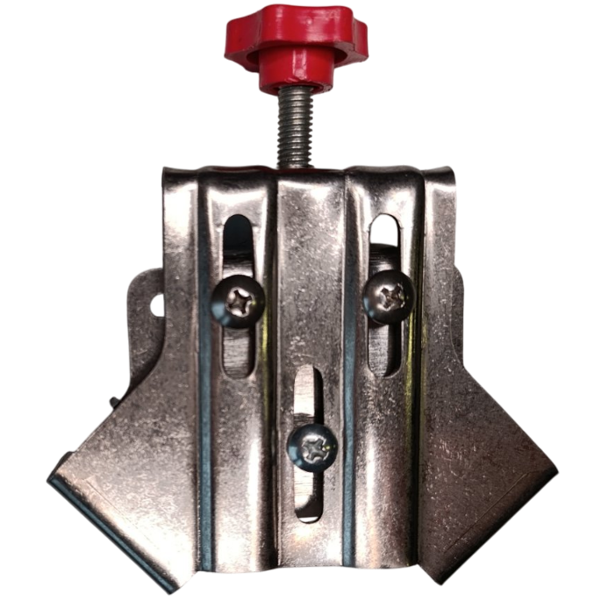

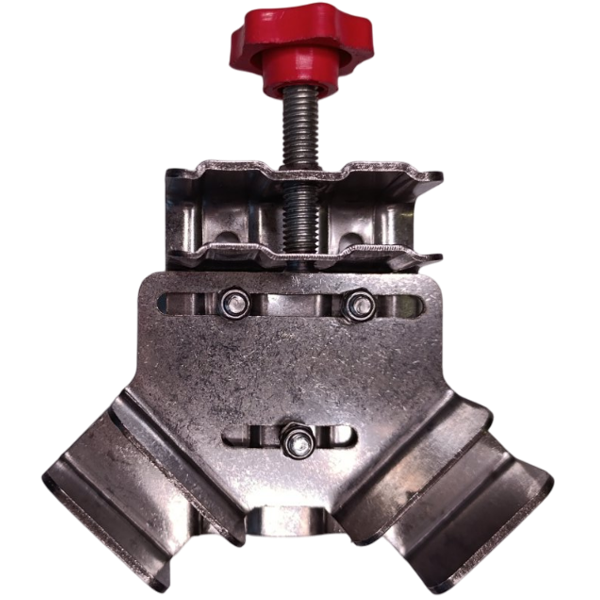

- Независимые прижимные блоки. Два отдельных прижимных блока движутся в продолговатых пазах, что позволяет надежно фиксировать две заготовки разной толщины под идеальным углом 90°. Это критически важно, например, при соединении тонкой полки (16 мм) с толстой боковиной (25 мм), чего не могут обеспечить зажимы с цельной конструкцией.
- Корпус из нержавеющей стали. Мы выбрали толстую нержавеющую сталь за ее абсолютную жесткость и коррозионную стойкость. Такая конструкция не деформируется под нагрузкой, сохраняет идеальную геометрию и, что важно, может без проблем использоваться для сварочных работ, не боясь брызг раскаленного металла и коррозии.
Сценарии применения: Универсальный помощник в мастерской
Благодаря своей универсальности, эта струбцина находит применение в самых разных задачах, от деревообработки до металлоконструкций.
- Сборка корпусной мебели. Идеальна для установки полок и вертикальных перегородок внутри шкафов, стеллажей и кухонных модулей — классическое Т-образное соединение.
- Изготовление ящиков и рам. Эффективно работает как классический угловой зажим для быстрой и точной фиксации углов 90° при склейке или сборке на конфирмат.
- Сварочные работы. Незаменима для сварки Т-образных соединений из профильной трубы, а также для приварки кронштейнов и фланцев к раме под прямым углом.
- Монтажные и слесарные работы. Удобна для фиксации деревянных или металлических конструкций при сборке на объекте, обеспечивая надежный прямой угол для крепления.
Технические характеристики
- Модель: WorkMan WAC-A (Open-Jaw)
- Тип: Угловая струбцина с открытой губкой
- Материал: Нержавеющая сталь
- Назначение: Угловые (90°) и Т-образные соединения
- Размеры корпуса (ДхВ): 86 х 103 мм
- Ширина губки: 25 мм
Комментарий от ведущего специалиста
Меня зовут Орест Коваль. Каждый мастер рано или поздно сталкивается с задачей, где обычная угловая струбцина бессильна. Модель WAC-A — это именно тот инструмент, который решает эту проблему. Мы используем нержавеющую сталь марки AISI 304 толщиной 2.5 мм. Перед запуском серии мы провели тест на изгиб: при приложении усилия в 1200Н (около 122 кг) к центру Т-образного соединения, зажатого в струбцине, отклонение от угла в 90° составило менее 0.1°. Это гарантирует абсолютную точность даже при сильной затяжке. Из личного опыта: я собирал стеллаж для мастерской из профильной трубы. Нужно было приварить 5 полок между двумя стойками. С помощью четырех струбцин WAC-A я зафиксировал все полки одновременно. Каждая полка была идеально перпендикулярна стойкам, а расстояние между ними было выдержано с точностью до миллиметра. Вся конструкция была сварена без малейших перекосов. Пара профессиональных советов: Лайфхак №1: При работе с мягким деревом (сосна, ольха), подложите под прижимные площадки винтов небольшие обрезки фанеры. Это распределит давление и защитит поверхность от вмятин. Лайфхак №2: При сборке рамы или ящика всегда используйте четыре струбцины — по одной на каждый угол. Только так можно стянуть все четыре угла одновременно и гарантировать идеальную геометрию финального изделия. Мой вердикт: это одна из самых универсальных и необходимых струбцин в мастерской. Она делает то, на что не способны 90% других угловых зажимов. Если вы собираете мебель или работаете с металлом, этот инструмент многократно окупит себя, сэкономив время и обеспечив профессиональную точность. Я лично проверяю геометрию и плавность хода винтов у каждой струбцины из партии.
