Инженерный замысел: Универсальный стандарт для профессиональной мастерской

В каждой профессиональной мастерской, будь то столярный или сборочный цех, необходим универсальный и надежный зажим — "рабочая лошадка" для выполнения 90% повседневных задач. Именно таким инструментом мы и проектировали модель Workman GH-225-D. Инженерная задача заключалась в создании идеально сбалансированного зажима среднего класса, который бы сочетал достаточное удерживающее усилие для большинства операций, высокую скорость работы и долговечность, необходимую для ежедневной интенсивной эксплуатации. Его низкопрофильная горизонтальная компоновка является промышленным стандартом для сборочных кондукторов, где важен свободный доступ к заготовке.

Ключевые преимущества конструкции GH-225-D

Надежность этого зажима основана на проверенных временем инженерных решениях и качественных материалах.

• Сбалансированное усилие 227 кг: Это номинальная удерживающая сила, являющаяся отраслевым стандартом для зажимов такого размера. Она обеспечивает надежную фиксацию деталей из дерева, пластика и стали при сборке, склейке, сверлении и легких сварочных работах, эффективно предотвращая смещение заготовки.
• Надежный рычажный механизм: В основе зажима лежит классическая шарнирно-рычажная схема с принципом самоблокировки "за мертвой точкой". Конструкция рассчитана на высокий циклический ресурс: все оси и заклепки выполнены из прочной стали, чтобы выдерживать тысячи рабочих циклов без образования критического люфта.
• Прочная стальная конструкция: Корпус и рычаги изготовлены из толстолистовой горячекатаной стали и защищены от коррозии слоем цинка. Широкое основание с четырьмя точками крепления обеспечивает стабильную и жесткую установку зажима на верстаке или стапеле.

Профессиональные сценарии применения

Workman GH-225-D — это универсальный инструмент, который находит свое применение в самых разных сферах, где требуется быстрая и надежная фиксация деталей среднего размера.

• Столярное производство: Фиксация деталей корпусной мебели, деревянных рам, дверей и ящиков во время сборки и склейки. Удержание заготовок на верстаке при фрезеровке, шлифовке и сверлении.
• Сборочные цеха: Использование в качестве основного фиксирующего элемента в сборочных кондукторах (джигах) для серийного производства изделий из металла, пластика и дерева.
• Легкие сварочные работы: Прихватка и фиксация не-массивных стальных конструкций, таких как каркасы, стеллажи, легкие рамы и ограждения, не подверженных сильным термическим деформациям.
• Слесарные мастерские: Надежное удержание деталей на верстаке или столе сверлильного станка при выполнении таких операций, как разметка, нарезка резьбы, зачистка.

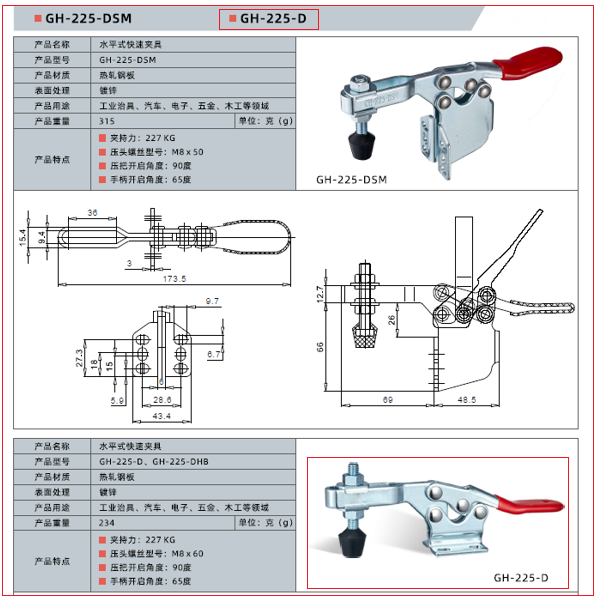

Технические характеристики

• Модель: WorkMan GH-225-D
• Тип: Горизонтальный, быстродействующий, универсальный
• Номинальная удерживающая сила: 227 кг
• Материал: Горячекатаная сталь
• Покрытие: Оцинковка
• Прижимной винт: M8 × 60 мм
• Угол открытия рукоятки: 65°
• Угол открытия прижимного рычага: 90°
• Вес: 234 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Модель GH-225-D — это настоящая "рабочая лошадка", самый универсальный и востребованный зажим в нашей линейке для профессиональных мастерских. Мы проводим циклический тест на выносливость: зажим должен выдержать 250 000 циклов "открыл-закрыл" под нагрузкой 100 кг. После этого люфт в шарнирах не должен превышать 0.6 мм. Это подтверждает его высокий ресурс и способность выдерживать многолетнюю ежедневную эксплуатацию. Из личного опыта: я делал серию деревянных ящиков для инструментов. Чтобы ускорить сборку, я изготовил простой кондуктор из фанеры и установил на него четыре зажима GH-225-D. Это позволило мне фиксировать каждую стенку одним движением руки, обеспечивая идеальный угол 90 градусов. Я собрал 20 ящиков за то время, которое ушло бы на 5-6 штук при использовании обычных винтовых струбцин. Пара профессиональных советов: Совет №1 — помните, что 227 кг — это номинальная статическая сила удержания. Для работ с вибрацией, например при обработке на станке, я рекомендую ориентироваться на рабочую нагрузку в 100-120 кг. Такой запас прочности — это гарантия долговечности и вашей безопасности. Совет №2 — резиновый наконечник на винте М8 является сменным расходным материалом. Если он повредится при сварке или со временем износится, его легко заменить, не покупая новый зажим. Мой вердикт: Workman GH-225-D — это универсальный и надежный зажим для профессиональной ежедневной работы. Он не предназначен для экстремальных нагрузок, но идеально справляется с 90% задач в столярной или слесарной мастерской. Это классика, проверенная временем. Я лично контролирую качество заклепок и плавность хода механизма в каждой партии. Вы получаете инструмент, который будет служить долго и безотказно.
