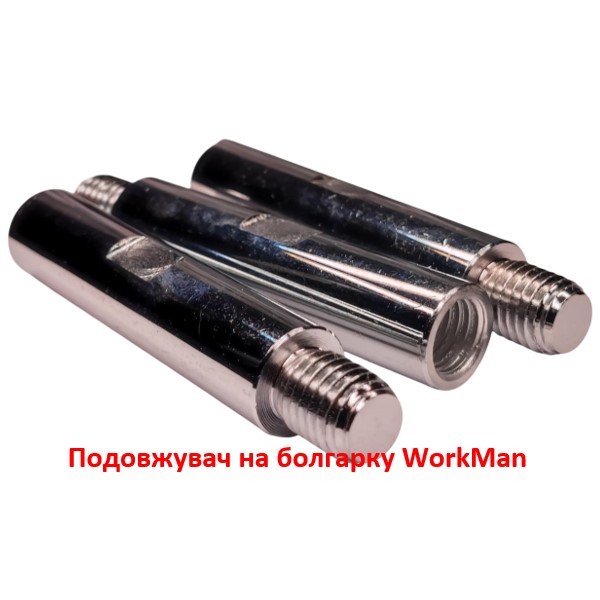

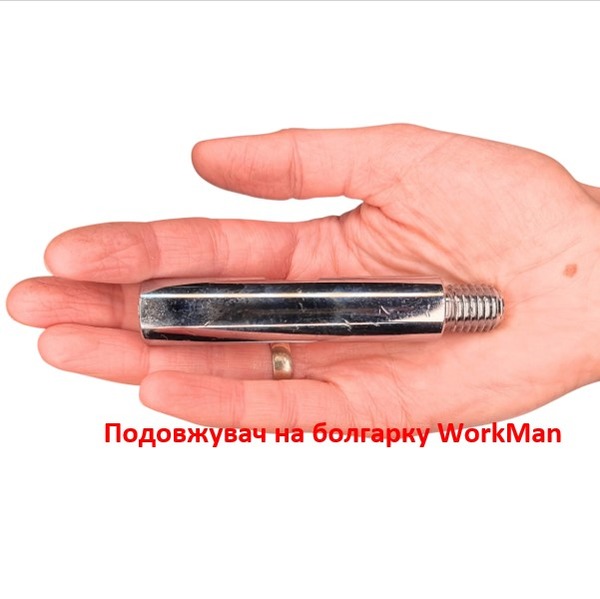

Когда вы лезете 125-м кругом во внутренний угол сварной рамы, корпус редуктора неизбежно ловит кромку металла. Одно неверное движение. Задир на свежем лаке или глубокая зарубка на нержавейке. Удлинитель шпинделя работает как жесткий мост. Он просто выносит точку контакта на 100 миллиметров от массивной головы УШМ, сохраняя полную передачу крутящего момента.
Кинематика выноса и центробежные нагрузки

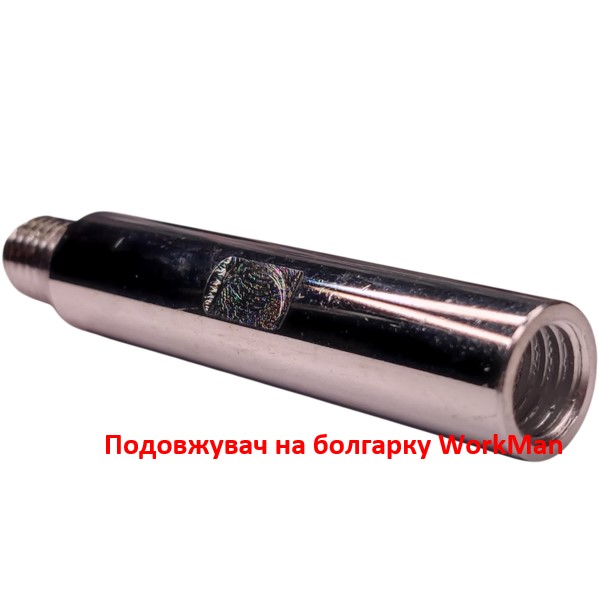

Стальная болванка принимает на себя всю физику вращения. Точность нарезки резьбы М14 здесь критична. Малейший перекос оси на 11000 об/мин мгновенно превратит полировальник в эксцентрик, который разобьет передний подшипник машинки за смену. Выфрезерованные симметричные лыски на корпусе — это суровая необходимость. При долгой полировке паста спекается, абразив цепляется. Резьбу затягивает намертво. Пытаться скрутить гладкий цилиндр голой рукой — верный способ содрать кожу. Лыски позволяют жестко зафиксировать вал рожковым ключом и сорвать прикипевшую гайку.
Пределы прочности (Стресс-тест)
Критический рычаг на излом. Дополнительные 100 мм длины создают колоссальный рычаг. Давить всем весом на край оснастки при жесткой зачистке категорически нельзя. Сталевый удлинитель выдержит, а вот вал самой болгарки погнется. Работаем исключительно весом инструмента.
Вибрационный резонанс. При установке тяжелых кордовых щеток на максимальных оборотах неизбежно возникнет паразитная вибрация. Балансировка системы смещается. Снижайте скорость до 4000-6000 об/мин, иначе убьете редуктор.
Технический паспорт
- Полная длина: 100 мм
- Посадочный стандарт: внутренняя и наружная резьба М14
- Сплав корпуса: инструментальная сталь
- Профиль фиксации: цилиндр с двумя фрезерованными лысками под ключ
- Агрегатирование: угловые шлифмашины (УШМ) и роторные полировальные машины с валом М14
Лаборатория Workman: Разбор ОТК
Увеличение выноса полностью меняет тактильную обратную связь от инструмента. Машинка начинает ощущаться иначе. Это как длинный вороток при шиномонтаже — доступ дает шикарный, рычаг огромный, но малейшее отклонение от оси передает удар прямо в руки. Бывало, что затягивало оснастку так, что приходилось греть горелкой прямо на аппарате. Никому не желаю такого опыта.
Технологический нюанс: всегда наносите микрокаплю графитной или медной смазки на первый виток резьбы перед накручиванием. Центробежная сила разгонит ее по профилю, и после смены вы снимете удлинитель легким движением ключа, без ударных нагрузок на стопор редуктора.
Допуск к работе: Идеально для выведения царапин под спойлерами, полировки низа бамперов и зачистки тавровых швов шарошками. Категорически запрещено ставить на этот вынос тяжелые алмазные чашки по бетону.
