Транспортир для виставлення кутів WorkMan 708033

Артикул: 00000042361

Транспортир для виставлення кутів WorkMan 708033

Артикул: 00000042361
Немає в наявності
514грн

Технічна характеристика:
Діапазон вимірювань: від 15 до 75°.
Матеріал виготовлення: пластик.
Призначення: виставлення правильного кута при заточуванні і поліровці ріжучого інструменту на верстатах з мокрим каменем типу WorkMan 8080, 8101 і аналогічних.



Детальний опис

При наведенні ріжучої кромки на ножах, стамесках, рубанках важливо, щоб задане положення інструменту не збивалося при русі уздовж кам'яного або шкіряного диска шліфувально полірувального верстата.
Для цього використовують опору, направляючу штангу супорта.
Але не менш важливим є установка самого кута заточування, який для лез ножиць, зубил або ножів рейсмуса може значно відрізнятися.

Як працювати з кутовим калібром WorkMan 708033.

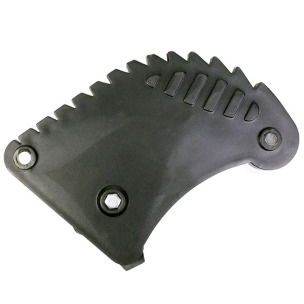

Заводський кут фаски перевіряють, вставляючи інструмент в пази, розташовані на зовнішній стороні кутоміра з кроком в 5° в діапазоні від 15° до 75°.
Затиснуте в пристосуванні полотно рубанка або стамески розміщують на супорті.

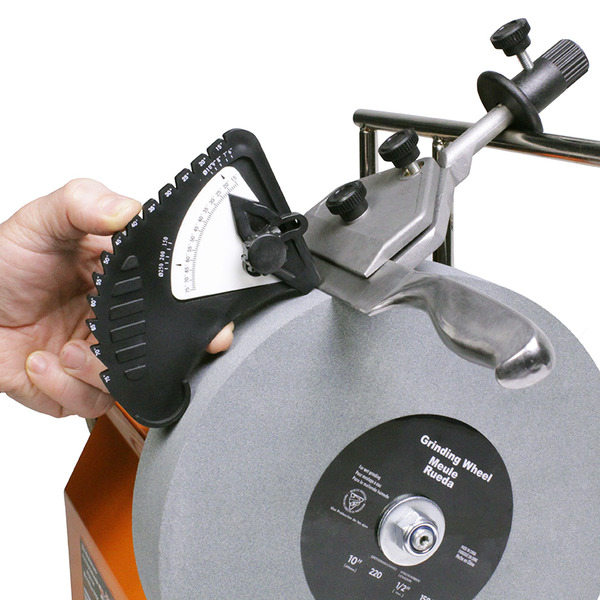

Частина кутового калібру WorkMan 708033, у вигляді виступаючого півкола, встановлюють на кам'яному диску, а рухому стрілку навпроти значення необхідного кута заточування.
Нижня частина стрілки плоска.
При її опиранні на полотно встановленого інструменту дивляться на ділянку їх контакту.
Якщо площині збіглися, значить положення виставлено правильно.
Якщо, на просвіт, видно зазор, то його ліквідує підняттям або опусканням направляючої штанги супорта, при якому інструмент відсувається від диска.
