Застосування.

У столярному виробництві верстати типу WorkMan CH50BS зазвичай використовують для вирівнювання поверхонь брусків заготовок до плоского стану. Оскільки після фрезерного, рейсмусового або фуговального обладнання поверхню може містити дефекти видимі неозброєним оком, її додатково обробляють на нескінченній абразивної стрічці натягнутою на 2 шківах з опертям на контактну пластину.

Стрічковий шліфувальний верстат допоможе також ліквідувати провисання у склеєних або просушених виробів які зазнали деформації; швидко підігнати елементи при складанні; довести оброблювані поверхні до бажаного рівня гладкості; видалити напливи, старий лак або фарбу; відкалібрувати заготовки по товщині і т.д.

Вага і потужність.

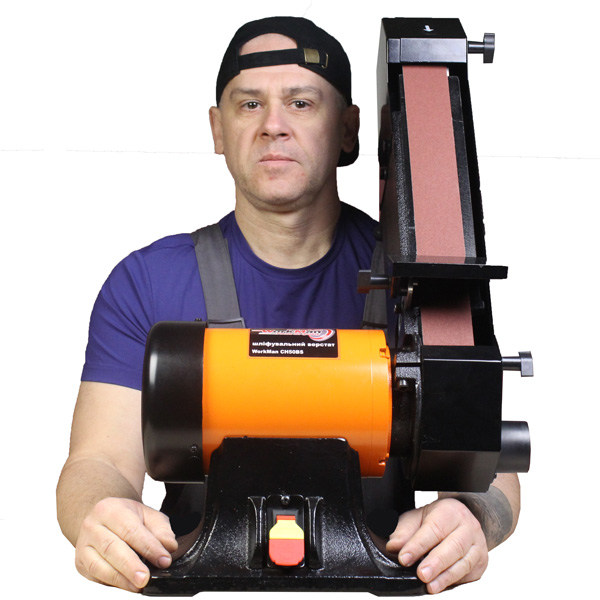

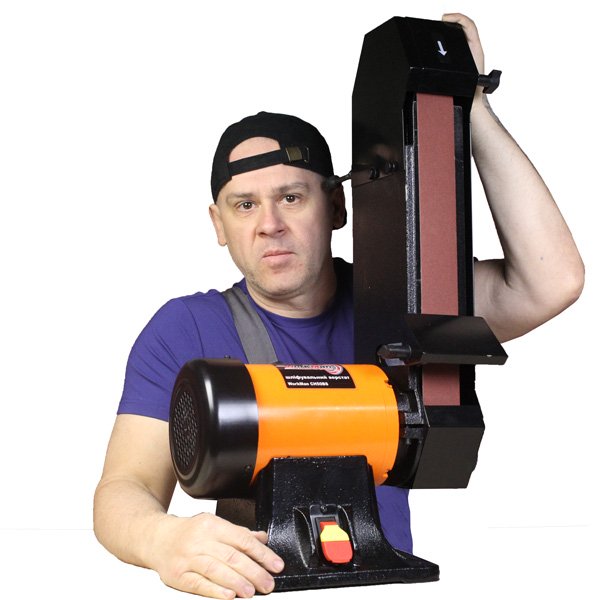

WorkMan CH50BS відноситься до категорії настільних верстатів та відрізняється великою масою утвореною важким потужним електродвигуном і чавунним корпусом з опорним майданчиком 250 х 260 мм. Металомістка станина з чавуну забезпечила конструкції високу жорсткість і стійкість. Завдяки 27,5 кг ваги на WorkMan CH50BS практично повністю відсутня вібрація, що зробило точність обробки дуже високою. Він буде нерухомо стояти на верстаті і без кріплення, при цьому його складно зрушити з місця навіть залежно від натиску оброблюваної заготівлею при будь-якому положенні стрічкового плеча.

На якість шліфування впливає три основні чинники: величина абразиву оснащення, швидкість її обертання і зусилля притиску заготовки.

Завдання пов'язані з величиною шліфування вирішують послідовною зміною абразивних стрічок. Швидкість обертання електродвигуна задана постійної і становить 2980 обертів на хвилину. А для того, щоб стрічка не зупинялася при будь-якому тиску з боку користувача на WorkMan CH50BS встановили один з найпотужніших електродвигунів в своєму класі на 710 ват.

Стрічковий вузол.

Перевага стрічкового шліфувального верстата WorkMan CH50BS перед іншими настільними компактними моделями полягає в розмірі оснастки. Її довжина становить 1219 мм, а ширина 50 мм.

Чим більше параметри опорної пластини між роликами, тим точніше обробка. Великогабаритні заготовки можна класти всією площиною на поверхню, а ось якщо вона маленька, то шліфування доведеться виконувати ділянками і будуть видні переходи. Крім цього чим довше стрічка, тим краще розсіювання тепла, оскільки абразив, пройшовши більшу відстань, встигає добре охолонути.

Основа стрічкового вузла шліфувального верстата WorkMan CH50BS утворена толстостінним чавунним відливом. Контактна опора ковзання товщиною 10 мм також є її нероз'ємною частиною.

Ролики виготовлені з алюмінію. Діаметр приводного ролика, насадженого на вал двигуна 130 мм, а веденого 110 мм.

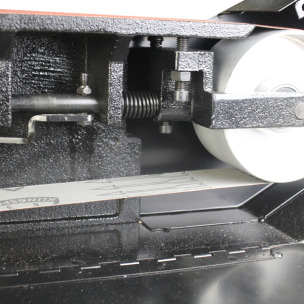

Система регулювання натягу і зняття стрічки організована на відомому ролику. Для того, щоб поміняти оснащення досить відкрутити 2 гвинти, відкинути кришку і потягнути на себе важіль.

Нахил і фіксація консолі.

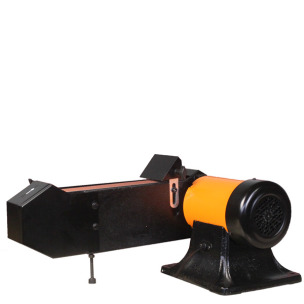

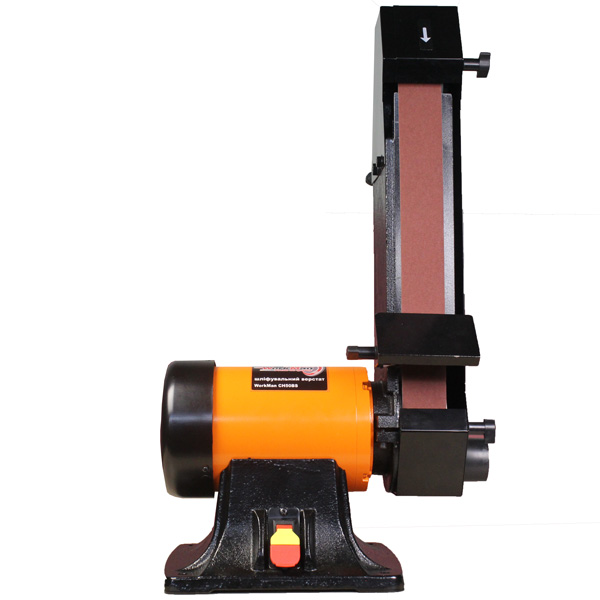

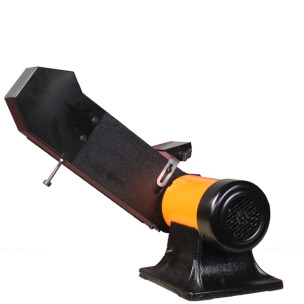

Плече з нескінченною стрічкою можна встановити під будь-яким потрібним кутом. Для роботи в горизонтальному положенні під консоллю встановлений регульований опорний гвинт. Фіксація вертикального або будь-якого проміжного положення виконується затягуванням вузла стрічкового шліфування шестигранним ключем.
