Конструкторський задум: Глибоке захоплення для нестандартних завдань

Стандартні струбцини відмінно справляються з фіксацією біля краю заготовки. Але що робити, якщо точка притиску знаходиться далеко від кромки? Саме для таких сценаріїв була спроектована модель WorkMan Lever 80х200. Ми збільшили глибину затиску (виліт) до 80 мм, зберігши при цьому швидкість та потужність важільного механізму. Мета — дати майстрам інструмент, здатний дотягнутися та надійно зафіксувати деталі там, де стандартні струбцини безсилі, наприклад, при роботі з широким профілем або за необхідності обійти виступаючі елементи конструкції.

Ключові конструктивні рішення

Збільшена глибина затиску висуває підвищені вимоги до міцності. Ми врахували це, створивши конструкцію з багаторазовим запасом надійності.

• Збільшена глибина затиску 80 мм. Ці додаткові 20 мм вильоту в порівнянні зі стандартними моделями кардинально розширюють можливості інструменту. Вони дозволяють затискати широкі профільні труби, швелери, а також фіксувати деталі на значній відстані від краю, забезпечуючи рівномірний тиск у потрібній точці.
• Суцільнокована шина підвищеної жорсткості. Збільшений важіль вимагає більшої міцності. Шина та нерухома скоба струбцини викувані з єдиного шматка високовуглецевої сталі Q45. Монолітна конструкція ефективно протистоїть згинальним навантаженням, гарантуючи, що губки залишаються паралельними, а кут — прямим навіть при максимальному зусиллі на великому вильоті.
• Надійний храповий механізм. Швидкий та потужний затиск забезпечується багатоступінчастим храповим механізмом із загартованої сталі. Він не схильний до ослаблення від вібрацій і надійно утримує задане зусилля, що особливо важливо при роботі з електроінструментом або при зварюванні. Миттєве скидання натисканням на важіль економить час при серійних операціях.

Сценарії застосування: Дістати там, де інші не можуть

Модель 80х200 мм розкриває свій потенціал у завданнях, що вимагають глибокого та потужного захоплення.

• Робота з профільним металом. Ідеальна для фіксації швелерів, двотаврів та широких профільних труб при свердлінні, різанні або зварювальних роботах, де стандартної глибини затиску недостатньо.
• Склеювання щитів з ребрами жорсткості. Дозволяє приклеїти підсилюючі планки або ребра жорсткості до стільниці, легко "переступивши" через них і притиснувши основну площину.
• Складання складних дерев'яних конструкцій. Зручна при складанні каркасів з широкого бруса або фіксації елементів, де точка притиску зміщена далеко від краю деталі.
• Фіксація на верстаті. Глибоке захоплення дозволяє надійно закріпити заготовку на товстих стільницях або через технологічні отвори у верстаті для безпечної обробки.

Технічні характеристики

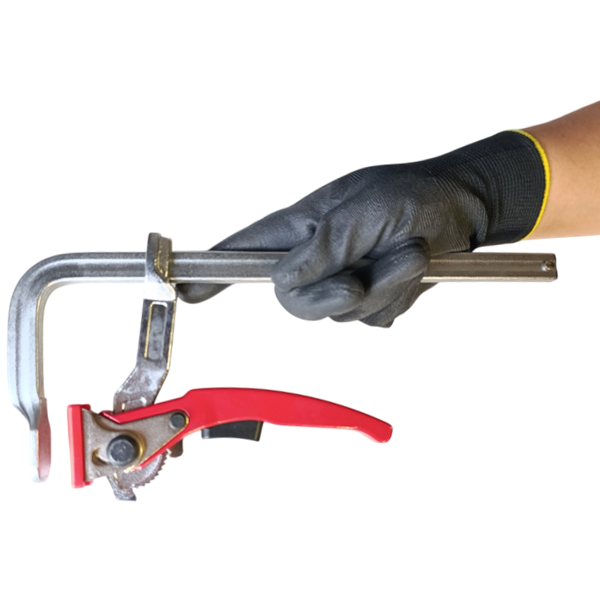

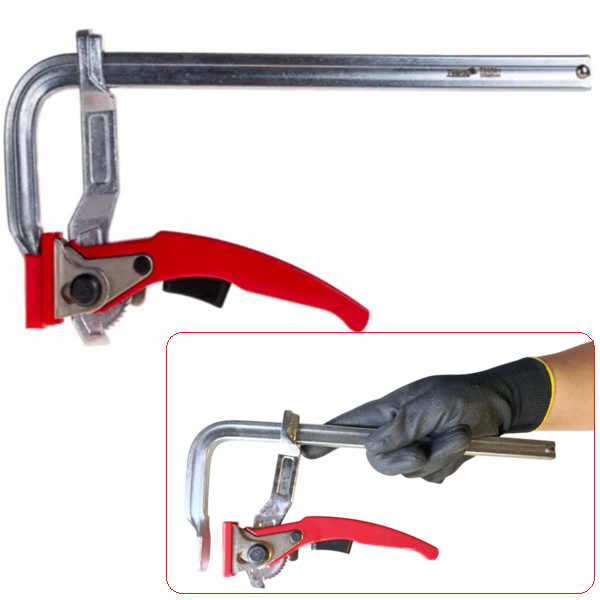

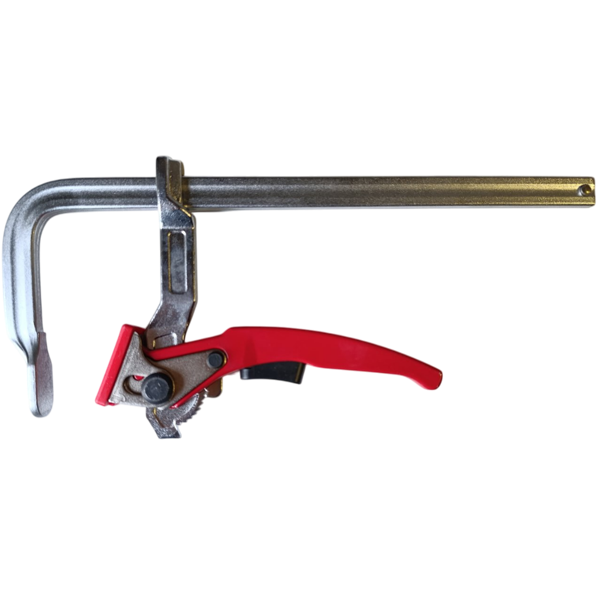

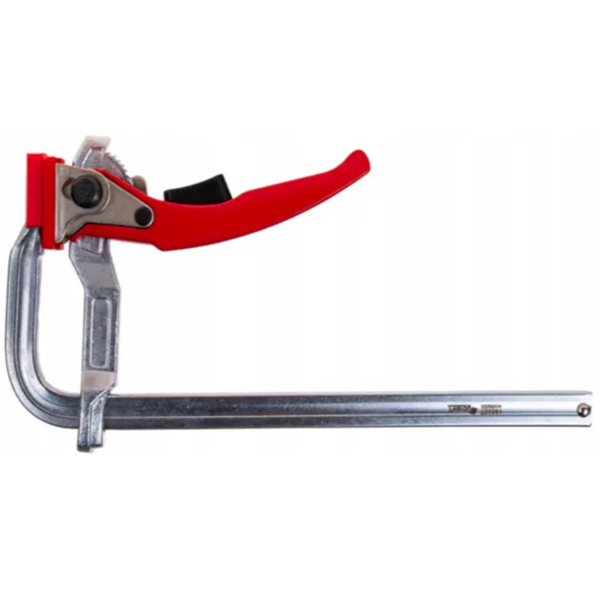

• Модель: WorkMan Lever 80х200
• Тип: F-подібна, швидкозатискна, важільна, з храповим механізмом
• Глибина затиску (виліт): 80 мм
• Максимальна ширина затиску: 200 мм
• Конструкція: Посилена, суцільнокована
• Матеріал напрямної: Вуглецева сталь Q45
• Призначення: Столярні, слюсарні, зварювальні роботи

Коментар від провідного фахівця

Мене звати Орест Коваль. Модель Lever 80х200 — це наш "спецназ" у лінійці важільних струбцин. Вона створена для ситуацій, де стандартний 60-мм виліт просто не дотягується. Міцність шини тут має критичне значення. Ми провели тест на вигин: при максимальному навантаженні, прикладеному до самого краю 80-мм губки, прогин шини склав менше 0.5 мм. Це гарантує, що притискна площадка залишається паралельною заготовці і зусилля розподіляється рівномірно, а не концентрується на краю. З особистого досвіду: я збирав верстат, де потрібно було приварити напрямні з кутника до металевого каркасу. Точка зварювання знаходилася в 75 мм від краю. Жодна з моїх стандартних струбцин не могла допомогти. Модель Lever 80х200 впоралася із завданням ідеально, забезпечивши потужний притиск точно там, де це було необхідно. Пара професійних порад: Лайфхак №1: Для швидкого встановлення натисніть і утримуйте чорний спусковий важіль — це дозволить рухомій губці вільно ковзати. Підведіть її до заготовки, відпустіть важіль і декількома качками основної рукояті створіть необхідне зусилля. Лайфхак №2: При роботі з таким великим вильотом завжди розташовуйте шину струбцини строго перпендикулярно поверхні. Це запобіжить перекосу і дозволить розвинути максимальне зусилля затиску. Мій вердикт: ця модель — ваш вибір, коли стандартної глибини вже не вистачає. Вона ідеально підходить для роботи з широкими заготовками, профільним металом та складними збірками. Це та ж миттєва фіксація та кована міцність, але з розширеними можливостями. Я особисто контролюю геометрію шини та роботу механізму в кожній партії, щоб ви були впевнені в надійності інструменту при підвищених навантаженнях.
