Інженерний задум: Швидкість та повторюваність для серійних завдань
В умовах серійного виробництва ключовими факторами ефективності є швидкість та повторюваність кожної операції. Години, витрачені на закручування гвинтових струбцин, — це пряме зниження продуктивності. Горизонтальні важільні затискачі (toggle clamps) були розроблені як інженерна відповідь на цю потребу. Їхня низькопрофільна конструкція, де рукоятка в затиснутому стані не заважає доступу до деталі, робить їх незамінними для складальних кондукторів. Модель Workman GH-20235 створена як надійний промисловий затискач середнього класу. Його завдання — забезпечувати швидку, стабільну та багаторазово повторювану фіксацію деталей середньої ваги з дерева, сталі або пластику в умовах професійної майстерні або складального цеху.
Ключові переваги конструкції GH-20235
Цей затискач є збалансованим рішенням, де міцність поєднується зі зручністю та універсальністю застосування.
- Надійне зусилля утримання 340 кг: Це номінальна статична утримуюча сила, яка забезпечує стабільну фіксацію заготовок при складальних, слюсарних та легких зварювальних роботах. Такого зусилля достатньо, щоб протистояти помірним вібраціям при свердлінні або легкому фрезеруванні та надійно утримувати деталі при склеюванні.
- Універсальна U-подібна штанга: Ця стандартна для промислових затискачів конструкція є важливою перевагою при проектуванні оснащення. Вона дозволяє переміщувати притискний гвинт M10 вздовж своєї осі, легко адаптуючи кондуктор під деталі з невеликими відхиленнями в розмірах або для роботи з різними типами заготовок.
- Промислова ергономіка та захист: Ми розуміємо, що в цеху інструмент працює в агресивному середовищі. Тому всі сталеві частини затискача захищені шаром цинку від корозії. Ергономічна рукоятка з покриттям забезпечує надійний хват та знижує стомлюваність оператора при сотнях циклів фіксації за зміну.
Професійні сценарії застосування
Затискач GH-20235 — це "робоча конячка" для серійного виробництва та професійних майстерень, що вирішує завдання швидкої фіксації.
- Складальні кондуктори: Ідеальний для створення оснащення для серійного свердління, фрезерування, складання та контролю. Забезпечує швидку зміну та точне позиціонування деталей середнього розміру.
- Деревообробне виробництво: Застосовується в складальних ваймах для фіксації елементів корпусних меблів, віконних рам, дверей. Надійно утримує меблеві щити та інші заготовки при склеюванні.
- Легкі зварювальні роботи: Використовується для прихватки та фіксації не-масивних металоконструкцій: каркасів, стелажів, рам, де не виникають значні термічні деформації.
- Механічна обробка: В якості швидких притисків на столах свердлильних верстатів для серійного виробництва деталей зі сталі, алюмінію, пластику.

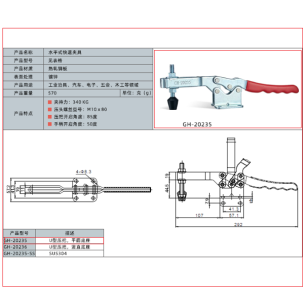

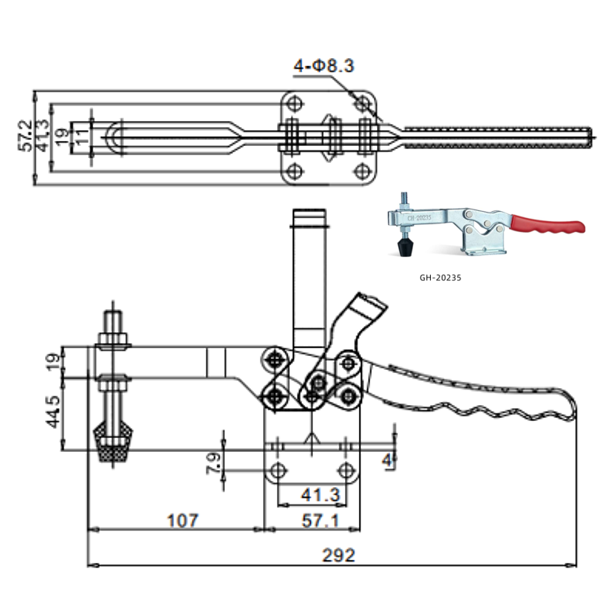

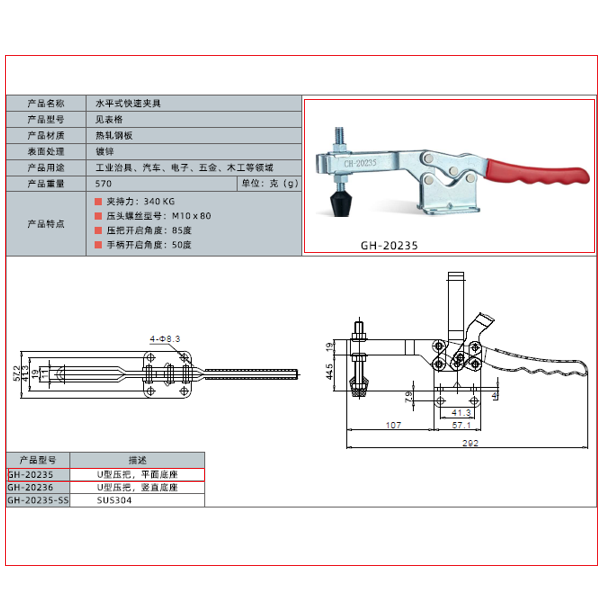

Технічні характеристики
- Модель: WorkMan GH-20235
- Тип: Горизонтальний, швидкодіючий, промисловий
- Номінальна утримуюча сила: 340 кг
- Матеріал: Гарячекатана сталь
- Покриття: Оцинкування
- Притискний гвинт: M10 × 80 мм
- Кут відкриття рукоятки: 50°
- Кут відкриття притискної планки: 85°
- Вага: 570 г
Коментар від провідного спеціаліста
Вітаю, я Орест Коваль. Модель GH-20235 — це надійний промисловий затискач для професіоналів, які цінують свій час. Його основна перевага — швидкість та повторюваність фіксації. Ми тестуємо ресурс шарнірних з'єднань: затискач на стенді виконує 200 000 циклів "відкрив-закрив" під статичним навантаженням 150 кг. Після тесту знос осей не повинен призводити до люфту, що перевищує 0.5 мм. Це гарантує стабільність фіксації навіть після року інтенсивної роботи на складальній лінії. З особистого досвіду: я проектував складальний кондуктор для меблевої фабрики, для точного свердління отворів під фурнітуру в боковинах шаф. Ми використовували саме GH-20235. Вони забезпечували швидку і, що найважливіше, абсолютно однакову фіксацію кожної деталі. За зміну оператор виконував кілька сотень циклів, і завдяки цим затискачам продуктивність ділянки зросла на 40% порівняно з використанням ручних струбцин. Пара професійних порад: Порада №1 — при налаштуванні кондуктора обов'язково змастіть різьбу притискного гвинта М10 густим консистентним мастилом. Це захистить її від абразивного пилу та вологи, і регулювання завжди буде плавним. Порада №2 — для максимальної жорсткості завжди кріпіть затискач, використовуючи всі чотири кріпильні отвори в основі. При номінальному зусиллі 340 кг економія на двох болтах може призвести до деформації основи самого затискача. Мій вердикт: Workman GH-20235 — це чесний промисловий затискач для серійного виробництва. Він надійний, простий в обслуговуванні та гарантує стабільну роботу в складальних та слюсарних цехах. Він найкраще застосовний там, де потрібно швидко та багаторазово фіксувати деталі середньої маси з високою повторюваністю. Це правильний вибір для професіонала, що знає ціну часу.
