Конструкторское решение: стабильность геометрии при промышленных нагрузках

При создании этой модели перед нами стояла задача иного масштаба: обеспечить безупречный прямой угол не просто для профильной трубы, а для массивных, тяжелых заготовок — швеллеров, двутавров, толстостенных профилей. Здесь на первый план выходят не только термические, но и колоссальные механические нагрузки. Поэтому мы разработали струбцину с многократным запасом прочности. Ее конструкция — это наш технический ответ на потребность в абсолютной жесткости и неподвижности при работе с крупногабаритными металлоконструкциями, где цена ошибки слишком высока.

Ключевые конструктивные решения

Каждый узел этой струбцины спроектирован для работы в экстремальных условиях, где вес и усилие зажима играют решающую роль.

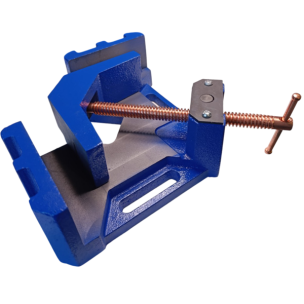

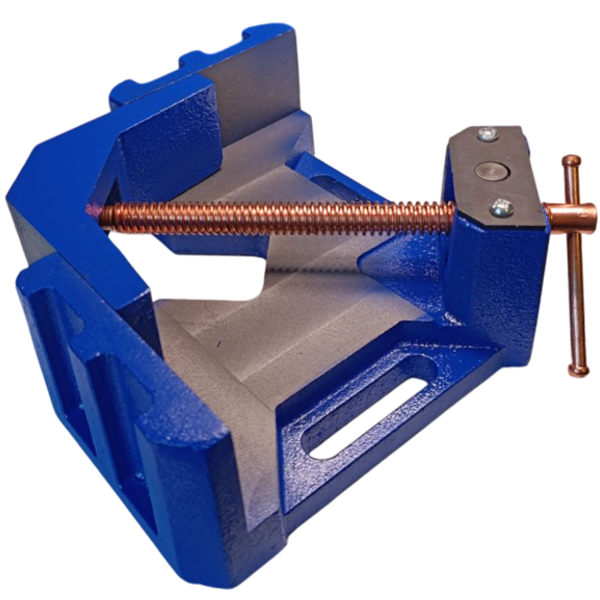

• Массивный чугунный корпус (9.5 кг). Вес в данном случае — это не недостаток, а ключевое инженерное преимущество. Такая масса эффективно поглощает любые вибрации и обеспечивает абсолютную устойчивость струбцины на рабочем столе. Корпус из литого чугуна сохраняет идеальную геометрию даже при сильном нагреве и не деформируется под нагрузкой, в отличие от более легких аналогов.

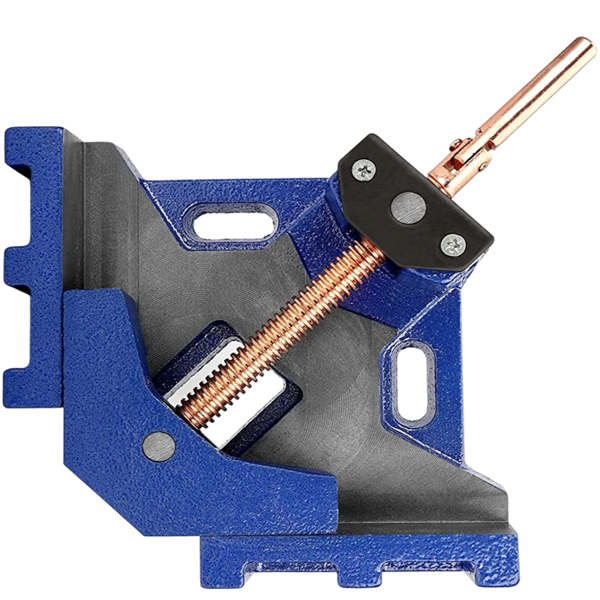

• Усиленный омедненный винт. Силовой винт увеличенного диаметра и длиной 230 мм рассчитан на передачу максимального зажимного усилия. Медное покрытие, как и в младшей модели, эффективно защищает резьбу от прикипания сварочных брызг, но здесь его роль еще важнее, так как рабочие токи при сварке толстого металла выше, а значит, и количество брызг больше.

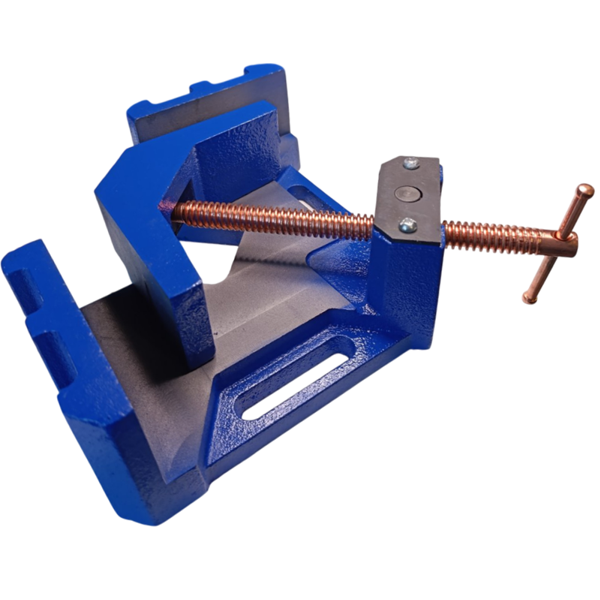

• Высокие адаптивные губки (60 мм). Мы увеличили высоту губок, чтобы обеспечить надежный хват высоких заготовок. Это критически важно при работе, например, со швеллером или двутавром — высокая губка предотвращает "заваливание" детали и гарантирует ее строго перпендикулярное позиционирование. Механизм автоподстройки позволяет зажимать детали разной толщины без малейшего перекоса.

Сценарии применения: где WorkMan Cast Iron незаменима

Эта тяжелая струбцина создана для серьезных задач, где требуется максимальная надежность фиксации и точность.

• Изготовление несущих металлоконструкций: Идеальна для сборки рам для оборудования, опорных ферм, каркасов ворот и других силовых элементов из швеллера, уголка и толстостенной профильной трубы.
• Монтаж на сборочных стапелях: Благодаря крепежным отверстиям, струбцина стационарно монтируется на сварочный стол или стапель, становясь базовым элементом для серийной сборки крупных узлов.
• Работа с тяжелыми заготовками: Незаменима при сварке деталей, которые сложно позиционировать вручную из-за их веса и габаритов. Струбцина надежно удерживает их в заданном положении.
• Крупная деревообработка: Отлично подходит для сборки массивных деревянных конструкций, например, элементов каркаса или толстых столешниц, где требуется большое усилие стяжки.

Технические характеристики

• Модель: WorkMan Cast Iron (усиленная)
• Тип: угловая сварочная струбцина
• Материал корпуса: литой чугун
• Приводной винт: стальной с медным покрытием
• Максимальная ширина заготовки: 120 мм
• Высота губки: 60 мм
• Длина приводного винта: 230 мм
• Габаритные размеры: 330 × 280 мм
• Вес: 9.5 кг

Комментарий от ведущего специалиста

Меня зовут Орест Коваль, и за 19 лет работы я понял: для каждой задачи — свой инструмент. Если младшая модель — это универсальный солдат, то эта 9.5-килограммовая струбцина — тяжелая артиллерия. Она создана для ситуаций, когда нужно не просто зафиксировать, а стянуть и удержать массивные детали без малейшего шанса на смещение. Мы проводили испытания на жесткость: зажав в ней два стальных бруска, прикладывали поперечную нагрузку в 500 кг. Прогиб конструкции составил менее 0.1 мм, что является показателем феноменальной прочности. Из личного опыта: недавно я помогал собирать раму для автомобильного прицепа из 100-го швеллера. Эта струбцина не просто удерживала детали, она позволяла стягивать их, устраняя небольшие деформации металла, и держала угол мертвой хваткой. Ее вес на сварочном столе — это благо, она стоит как влитая. Пара профессиональных советов: Лайфхак №1: при работе с особо длинными заготовками (более 2 метров) всегда используйте две такие струбцины по краям. Это единственный способ гарантировать идеальную плоскость и прямой угол по всей длине. Лайфхак №2: обязательно крепите ее к верстаку болтами класса прочности не ниже 8.8 (М10 или М12). Это вопрос не только точности, но и вашей безопасности при работе с тяжелым металлом. Мой вердикт: это не просто струбцина, а настоящий стапельный элемент. Инструмент промышленного класса, спроектированный для ежедневных высоких нагрузок. Она переживет тонны металла и останется такой же точной, как в первый день. Я лично проверяю геометрию каждой такой струбцины, и могу утверждать: вы получаете фундамент для ваших самых ответственных конструкций.
