Конструкторське рішення: стабільність геометрії при промислових навантаженнях

При створенні цієї моделі перед нами стояло завдання іншого масштабу: забезпечити бездоганний прямий кут не просто для профільної труби, а для масивних, важких заготовок — швелерів, двотаврів, товстостінних профілів. Тут на перший план виходять не тільки термічні, а й колосальні механічні навантаження. Тому ми розробили струбцину з багаторазовим запасом міцності. Її конструкція — це наша технічна відповідь на потребу в абсолютній жорсткості та нерухомості при роботі з великогабаритними металоконструкціями, де ціна помилки занадто висока.

Ключові конструктивні рішення

Кожен вузол цієї струбцини спроектований для роботи в екстремальних умовах, де вага та зусилля затиску відіграють вирішальну роль.

• Масивний чавунний корпус (9.5 кг). Вага в даному випадку — це не недолік, а ключова інженерна перевага. Така маса ефективно поглинає будь-які вібрації та забезпечує абсолютну стійкість струбцини на робочому столі. Корпус із литого чавуну зберігає ідеальну геометрію навіть при сильному нагріванні та не деформується під навантаженням, на відміну від легших аналогів.
• Посилений обміднений гвинт. Силовий гвинт збільшеного діаметру та довжиною 230 мм розрахований на передачу максимального затискного зусилля. Мідне покриття, як і в молодшій моделі, ефективно захищає різьбу від прикипання зварювальних бризок, але тут його роль ще важливіша, оскільки робочі струми при зварюванні товстого металу вищі, а отже, і кількість бризок більша.
• Високі адаптивні губки (60 мм). Ми збільшили висоту губок, щоб забезпечити надійний хват високих заготовок. Це критично важливо при роботі, наприклад, зі швелером або двотавром — висока губка запобігає "завалюванню" деталі та гарантує її суворо перпендикулярне позиціонування. Механізм автопідлаштування дозволяє затискати деталі різної товщини без найменшого перекосу.

Сценарії застосування: де WorkMan Cast Iron незамінна

Ця важка струбцина створена для серйозних завдань, де потрібна максимальна надійність фіксації та точність.

• Виготовлення несучих металоконструкцій: Ідеальна для складання рам для обладнання, опорних ферм, каркасів воріт та інших силових елементів зі швелера, кутника та товстостінної профільної труби.
• Монтаж на складальних стапелях: Завдяки кріпильним отворам, струбцина стаціонарно монтується на зварювальний стіл або стапель, стаючи базовим елементом для серійної збірки великих вузлів.
• Робота з важкими заготовками: Незамінна при зварюванні деталей, які складно позиціонувати вручну через їхню вагу та габарити. Струбцина надійно утримує їх у заданому положенні.
• Велика деревообробка: Відмінно підходить для складання масивних дерев'яних конструкцій, наприклад, елементів каркасу або товстих стільниць, де потрібне велике зусилля стягування.

Технічні характеристики

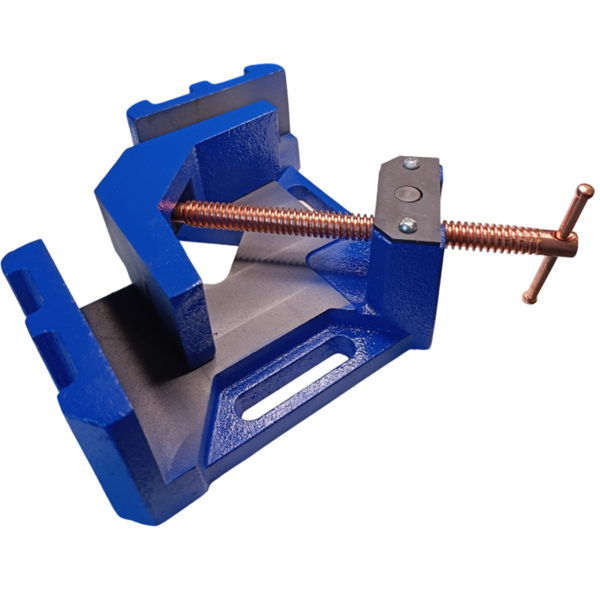

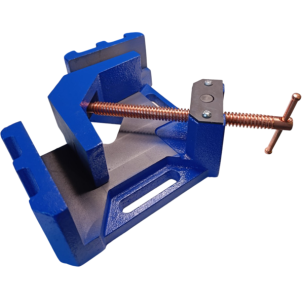

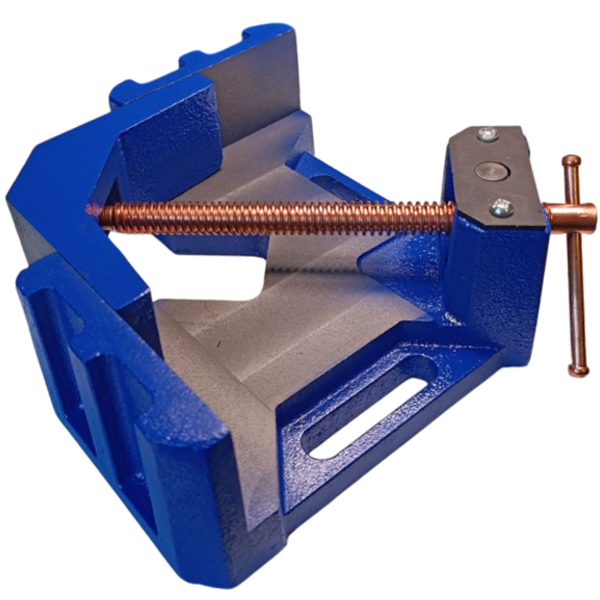

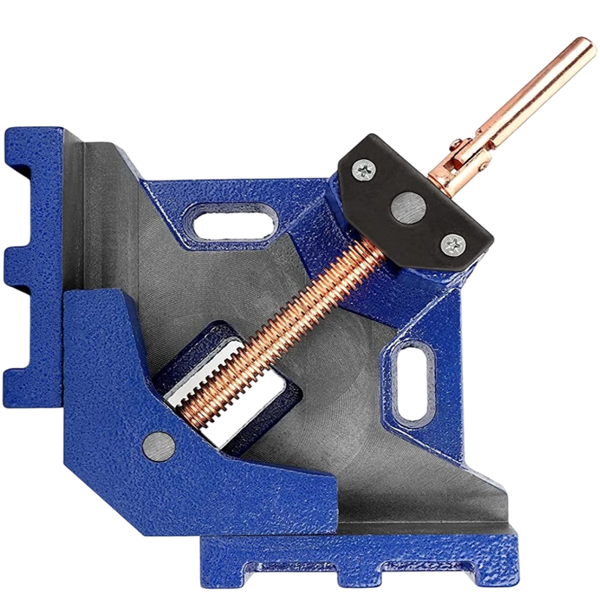

• Модель: WorkMan Cast Iron (посилена)
• Тип: кутова зварювальна струбцина
• Матеріал корпусу: литий чавун
• Приводний гвинт: сталевий з мідним покриттям
• Максимальна ширина заготовки: 120 мм
• Висота губки: 60 мм
• Довжина приводного гвинта: 230 мм
• Габаритні розміри: 330 × 280 мм
• Вага: 9.5 кг

Коментар від провідного фахівця

Мене звати Орест Коваль, і за 19 років роботи я зрозумів: для кожного завдання — свій інструмент. Якщо молодша модель — це універсальний солдат, то ця 9.5-кілограмова струбцина — важка артилерія. Вона створена для ситуацій, коли потрібно не просто зафіксувати, а стягнути та утримати масивні деталі без жодного шансу на зміщення. Ми проводили випробування на жорсткість: затиснувши в ній два сталевих бруски, прикладали поперечне навантаження в 500 кг. Прогин конструкції склав менше 0.1 мм, що є показником феноменальної міцності. З особистого досвіду: нещодавно я допомагав збирати раму для автомобільного причепа зі 100-го швелера. Ця струбцина не просто утримувала деталі, вона дозволяла стягувати їх, усуваючи невеликі деформації металу, і тримала кут мертвою хваткою. Її вага на зварювальному столі — це благо, вона стоїть як влита. Пара професійних порад: Лайфхак №1: при роботі з особливо довгими заготовками (більше 2 метрів) завжди використовуйте дві такі струбцини по краях. Це єдиний спосіб гарантувати ідеальну площину та прямий кут по всій довжині. Лайфхак №2: обов'язково кріпіть її до верстата болтами класу міцності не нижче 8.8 (М10 або М12). Це питання не тільки точності, але й вашої безпеки при роботі з важким металом. Мій вердикт: це не просто струбцина, а справжній стапельний елемент. Інструмент промислового класу, спроектований для щоденних високих навантажень. Вона переживе тонни металу і залишиться такою ж точною, як у перший день. Я особисто перевіряю геометрію кожної такої струбцини, і можу стверджувати: ви отримуєте фундамент для ваших найвідповідальніших конструкцій.
