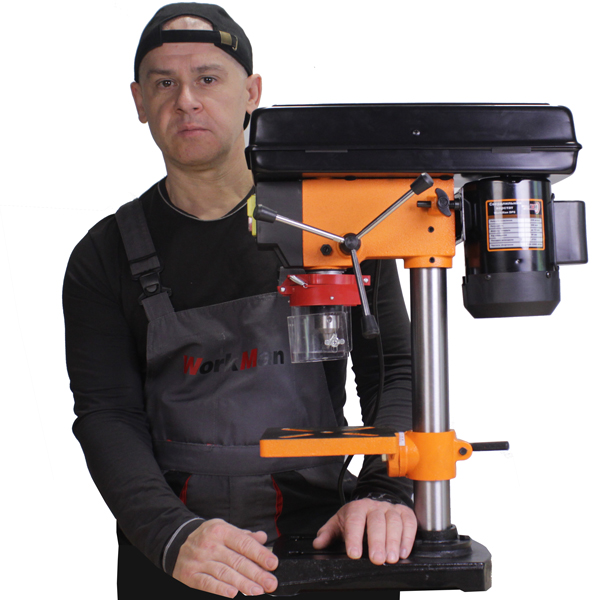

Маленький сверлильный станок для дома WorkMan DP8.

Назначение.

Напольные сверлильные станки с тяжелыми чугунными корпусами и мощными двигателями обеспечивают точное получение отверстий. Но для бытового использования, сборке самоделок и мелкосерийных работ в небольшой мастерской они не подходят: большая масса и габариты, высокое энергопотребление, неудобство работы со сверлами малого диаметра.

Недорогой сверлильный станок для дома WorkMan DP8 служит для получения отверстий в металле, дереве, пластике и способен выполнять большинство типовых технологических операций, связанных с дальнейшей их обработкой.

Его преимущество в компактных размерах: 280 х 180 х 590 мм и малом весе: всего 15 кг, что удобно для перемещения по мастерской или выездных работ.

Устройство.

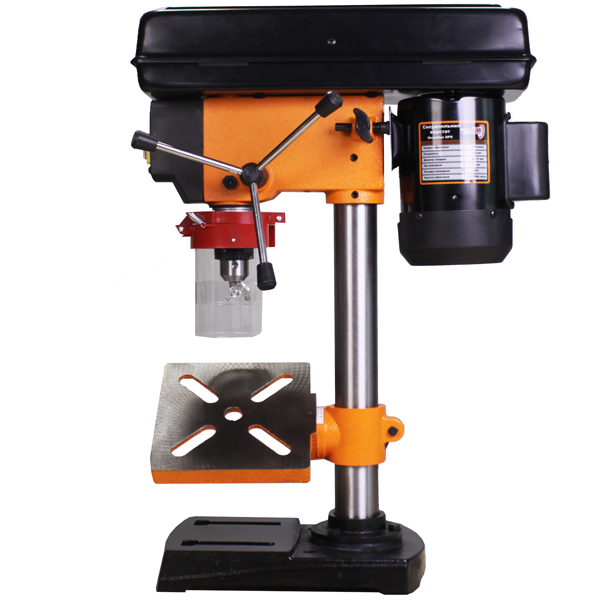

Чугунное литое основание имеет площадь 280 х 180 мм, чего достаточно для удержания равновесия и уверенной устойчивости на поверхности стола. Стальная колонна сверлильного станка, диаметром 46 мм, проходит через отверстие станины и фиксируется фланцами.

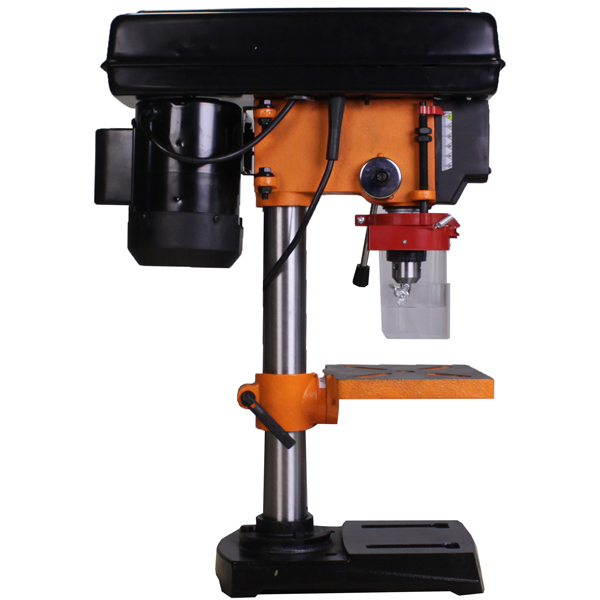

На колонне крепится квадратный стол 160 х 160 мм с центральным отверстием для сквозного прохождения сверла на выход и диагональными, для фиксации зажимных приспособлений, различной оснастки или самой заготовки. Стол может перемещаться вверх вниз и фиксироваться в заданном положении.

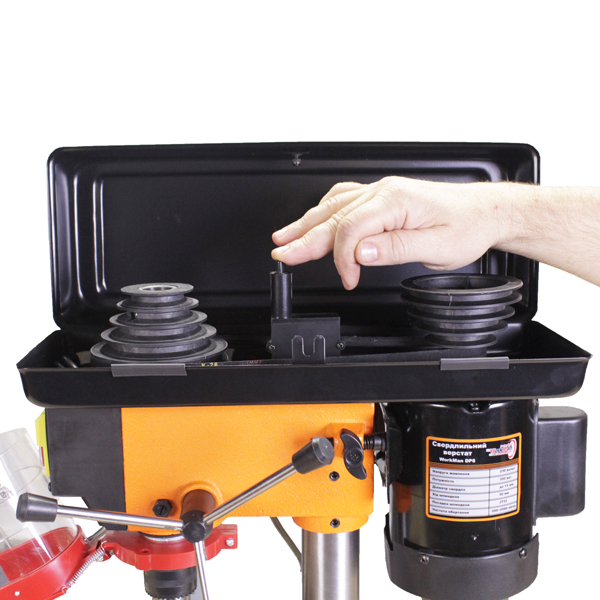

На 14 мм вал 350 ваттного электродвигателя крепится ведущий шкив с 5 ручьями. Смену скоростей, в диапазоне от 550 до 2500 оборотов, выполняют перекидыванием ремня на ручьи разных диаметров. Вся ременная передача размещена в стальном штампованном кожухе, нижняя часть которого стационарно закреплена, а верхняя откидная. Установленный между шкивами концевой выключатель не даст включится станку при поднятой крышке.

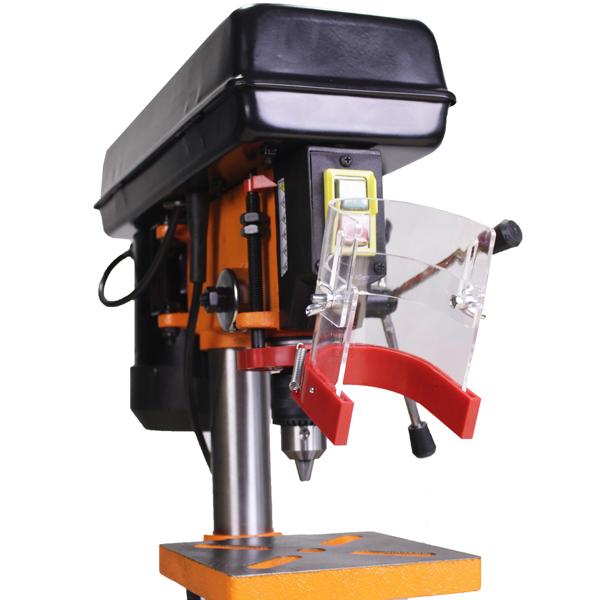

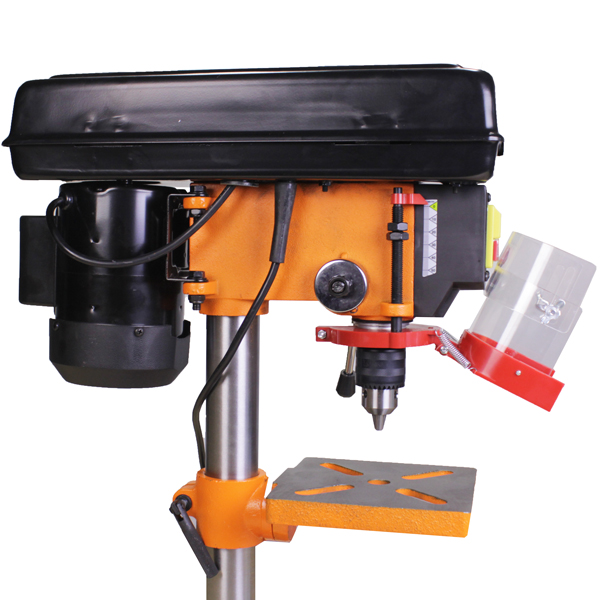

Ход шпиндельного узла 50 мм. Его подачу в вертикальном направлении выполняют вращая рукоятки привода.
