Призначення.

Підлогові свердлильні верстати з важкими чавунними корпусами і потужними двигунами забезпечують точне отримання отворів. Але для побутового використання, збірці саморобок і дрібносерійних робіт в невеликій майстерні вони не підходять: велика маса і габарити, високе енергоспоживання, незручність роботи зі свердлами малого діаметру.

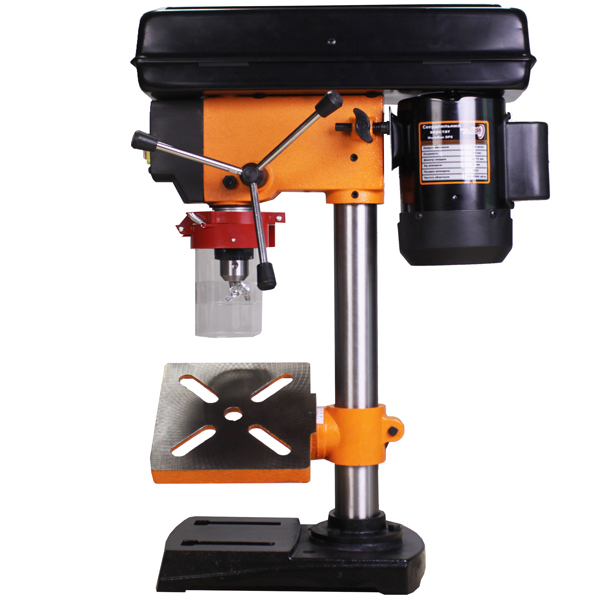

Недорогий свердлильний верстат для дому WorkMan DP8 служить для отримання отворів в металі, дереві, пластику і здатний виконувати більшість типових технологічних операцій, пов'язаних з подальшою їх обробкою.

Його перевага в компактних розмірах: 280 х 180 х 590 мм і малій вазі: всього 15 кг, що зручно для переміщення по майстерні або виїзних робіт.

Пристрій.

Чавунне лиття рами має площу 280 х 180 мм, чого достатньо для утримання рівноваги і впевненою стійкості на поверхні столу. Сталева колона, діаметром 46 мм, проходить через отвір станини і фіксується фланцями.

На колоні кріпиться квадратний стіл 160 х 160 мм з центральним отвором для наскрізного проходження свердла на вихід і діагональними, для фіксації затискних пристосувань, різного оснащення або самої заготовки. Стіл може переміщатися вгору вниз і фіксуватися в заданому положенні.

На 14 мм вал 350 ватного електродвигуна кріпиться провідний шків з 5 струмками. Зміну швидкостей, в діапазоні від 550 до 2500 оборотів, виконують перекиданням ременя на струмки різних діаметрів. Вся ремінна передача розміщена в сталевому штампованому кожусі, нижня частина якого стаціонарно закріплена, а верхня відкидна. Встановлений між шківами кінцевий вимикач не дасть включиться верстата при піднятою кришці.

Хід шпиндельного вузла 50 мм. Його подачу в вертикальному напрямку виконують обертаючи рукоятки приводу.
