Инженерный замысел: Безопасное применение промышленной оснастки

Волнистые полировальные круги с посадкой 76 мм — это высокопроизводительная оснастка, изначально созданная для мощных стационарных станков. Однако их эффективность при работе с большими поверхностями сделала их востребованными для мобильной полировки. Главная инженерная задача, которую мы решили при создании адаптера WorkMan М14-76, — это безопасность. Простого переходника недостаточно. Мы разработали систему, состоящую из трех элементов, которая надежно фиксирует тяжелый 200-миллиметровый круг на шпинделе М14 угловой шлифмашины и обеспечивает его работу без вибраций на рекомендованных скоростях до 3000 об/мин.

Ключевые конструктивные решения

Каждый элемент этого адаптера спроектирован с запасом прочности для работы в самых тяжелых условиях. Мы не экономили на материалах и точности обработки, потому что от этого напрямую зависит безопасность оператора.

• Цельнометаллический удлинитель: Выточен из единой заготовки углеродистой стали. Он обеспечивает необходимое расстояние между кругом и корпусом редуктора болгарки, позволяя работать всей плоскостью оснастки. На корпус нанесены фрезерованные лыски для надежной фиксации ключом.
• Массивные прижимные фланцы: В отличие от тонких штампованных шайб, фланцы WorkMan имеют значительную толщину и площадь. Они выточены, а не отлиты, что гарантирует идеальную плоскостность и балансировку. Их задача — равномерно распределить усилие зажима по всей площади стального центра круга, предотвращая его деформацию и биение.
• Точная резьба М14: Резьба нарезана с высокой точностью для полной соосности со шпинделем УШМ. Это исключает эксцентриситет и связанные с ним опасные вибрации, которые особенно критичны при работе с тяжелой оснасткой на ручном инструменте.

Превращение УШМ в мобильный полировальный пост

Адаптер WorkMan М14-76 — это не просто переходник, а решение, которое кардинально расширяет возможности вашей угловой шлифмашины с регулировкой оборотов. Он позволяет использовать весь арсенал высокоэффективных волнистых кругов "Airway" для обработки объектов, которые невозможно поднести к стационарному станку. Вы получаете сочетание производительности промышленной оснастки и мобильности ручного инструмента.

Сценарии применения: Мобильная полировка больших объектов

Этот адаптер незаменим для выездных работ, реставрации и обработки крупногабаритных изделий непосредственно на месте их нахождения или монтажа.

• Полировка транспорта: Обработка топливных баков и дисков грузовых автомобилей, бортов алюминиевых катеров, цистерн, кузовов фуд-траков и кемперов.
• Архитектурные элементы: Полировка уже установленных перил, ограждений, колонн и декоративных панелей из нержавеющей стали.
• Промышленный клиннинг и реставрация: Восстановление блеска на крупногабаритном оборудовании, емкостях, элементах производственных линий без их демонтажа.
• Строительство и монтаж: Финишная обработка сварных швов и поверхностей на массивных металлоконструкциях по месту.

Технические характеристики

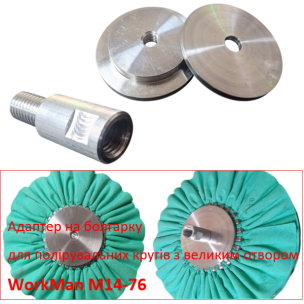

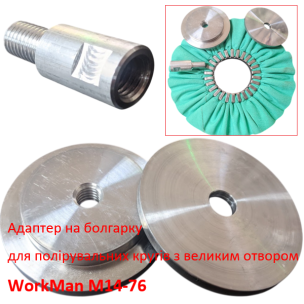

• Модель: WorkMan M14-76
• Количество элементов в комплекте: 3 (удлинитель, опорный фланец, прижимной фланец)
• Материал: Углеродистая сталь
• Внутренняя резьба (на шпиндель): М14
• Назначение: Для УШМ (болгарок) с регулировкой оборотов
• Максимальная скорость вращения: 3000 об/мин

Коментар від провідного фахівця

Меня зовут Орест Коваль. Любой адаптер — это узел повышенной ответственности, поскольку он соединяет два разных стандарта. При разработке М14-76 мы уделили основное внимание двум вещам: точности изготовления и прочности. Из личного опыта: мы проводили тест на биение: установили адаптер с кругом 200х76 на эталонный шпиндель. При вращении на 3000 об/мин радиальное биение на внешнем крае круга не превысило 0.2 мм. Это показатель высокой точности, который в реальной работе означает отсутствие вибраций и полный контроль над инструментом. Пара профессиональных советов: я лично полировал борт алюминиевой лодки "до зеркала". Стационарный станок здесь бесполезен. Только связка из мощной низкооборотной болгарки и нашего адаптера с серией кругов 200х76 позволила выполнить работу качественно и безопасно. Мій вердикт: используйте этот адаптер ТОЛЬКО на угловых шлифмашинах с функцией регулировки и поддержания оборотов. Работа на 11000 об/мин недопустима и опасна! При установке затягивайте прижимной фланец плотно, но без излишнего фанатизма. Усилия руки, довернутого на 1/8 оборота ключом, более чем достаточно. Перед каждым пуском визуально проверяйте надежность фиксации и целостность круга. Это не просто кусок железа, а тщательно просчитанный и испытанный узел. Он создан, чтобы безопасно и эффективно раскрыть потенциал вашей УШМ и промышленной полировальной оснастки. Я лично отвечаю за точность обработки каждой партии этих адаптеров, потому что в нашем деле безопасность стоит на первом месте.
