Інженерний задум: Безпечне застосування промислового оснащення

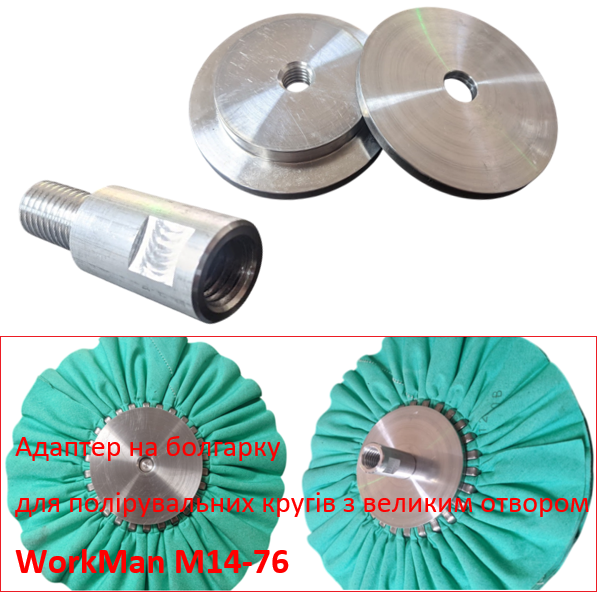

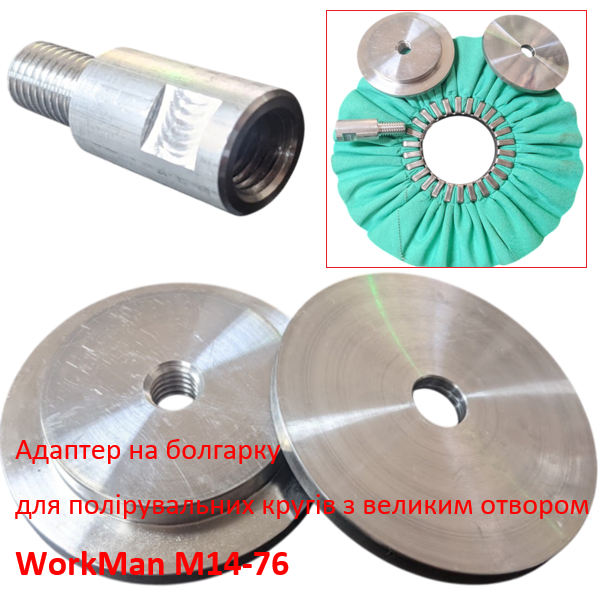

Хвилясті полірувальні круги з посадкою 76 мм — це високопродуктивне оснащення, початково створене для потужних стаціонарних верстатів. Однак їхня ефективність при роботі з великими поверхнями зробила їх затребуваними для мобільного полірування. Головне інженерне завдання, яке ми вирішили при створенні адаптера WorkMan М14-76, — це безпека. Простого перехідника недостатньо. Ми розробили систему, що складається з трьох елементів, яка надійно фіксує важкий 200-міліметровий круг на шпинделі М14 кутової шліфувальної машини та забезпечує його роботу без вібрацій на рекомендованих швидкостях до 3000 об/хв.

Ключові конструктивні рішення

Кожен елемент цього адаптера спроєктований із запасом міцності для роботи в найважчих умовах. Ми не економили на матеріалах та точності обробки, тому що від цього безпосередньо залежить безпека оператора.

• Суцільнометалевий подовжувач: Виточений з єдиної заготовки вуглецевої сталі. Він забезпечує необхідну відстань між кругом та корпусом редуктора болгарки, дозволяючи працювати всією площиною оснащення. На корпус нанесені фрезеровані лиски для надійної фіксації ключем.
• Масивні притискні фланці: На відміну від тонких штампованих шайб, фланці WorkMan мають значну товщину та площу. Вони виточені, а не відлиті, що гарантує ідеальну площинність та балансування. Їхнє завдання — рівномірно розподілити зусилля затиску по всій площі сталевого центру круга, запобігаючи його деформації та биттю.
• Точна різьба М14: Різьба нарізана з високою точністю для повної співвісності зі шпинделем КШМ. Це виключає ексцентриситет та пов'язані з ним небезпечні вібрації, які особливо критичні при роботі з важким оснащенням на ручному інструменті.

Перетворення КШМ на мобільний полірувальний пост

Адаптер WorkMan М14-76 — це не просто перехідник, а рішення, яке кардинально розширює можливості вашої кутової шліфувальної машини з регулюванням обертів. Він дозволяє використовувати весь арсенал високоефективних хвилястих кругів "Airway" для обробки об'єктів, які неможливо піднести до стаціонарного верстата. Ви отримуєте поєднання продуктивності промислового оснащення та мобільності ручного інструменту.

Сценарії застосування: Мобільне полірування великих об'єктів

Цей адаптер незамінний для виїзних робіт, реставрації та обробки великогабаритних виробів безпосередньо на місці їх знаходження або монтажу.

• Полірування транспорту: Обробка паливних баків та дисків вантажних автомобілів, бортів алюмінієвих катерів, цистерн, кузовів фуд-траків та кемперів.
• Архітектурні елементи: Полірування вже встановлених поручнів, огорож, колон та декоративних панелей з нержавіючої сталі.
• Промисловий клінінг та реставрація: Відновлення блиску на великогабаритному обладнанні, ємностях, елементах виробничих ліній без їх демонтажу.
• Будівництво та монтаж: Фінішна обробка зварних швів та поверхонь на масивних металоконструкціях за місцем.

Технічні характеристики

• Модель: WorkMan M14-76

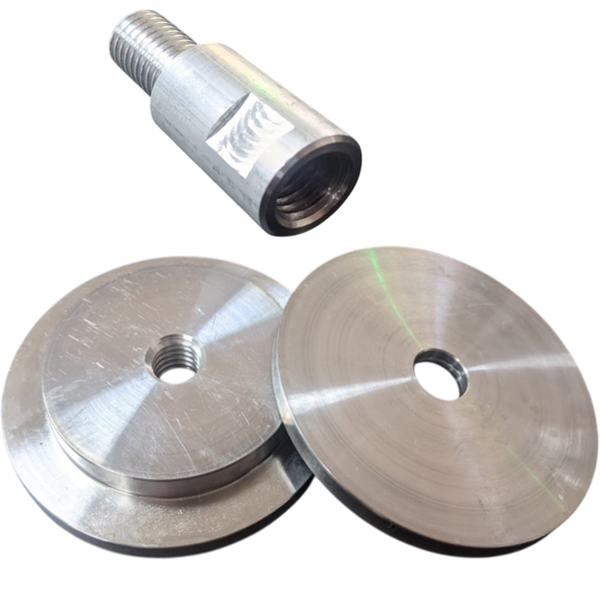

• Кількість елементів у комплекті: 3 (подовжувач, опорний фланець, притискний фланець)
• Матеріал: Вуглецева сталь
• Внутрішня різьба (на шпиндель): М14
• Призначення: Для КШМ (болгарок) з регулюванням обертів
• Максимальна швидкість обертання: 3000 об/хв

Коментар від провідного фахівця

Мене звати Орест Коваль. Будь-який адаптер — це вузол підвищеної відповідальності, оскільки він з'єднує два різні стандарти. При розробці М14-76 ми приділили основну увагу двом речам: точності виготовлення та міцності. З особистого досвіду: ми проводили тест на биття: встановили адаптер з кругом 200х76 на еталонний шпиндель. При обертанні на 3000 об/хв радіальне биття на зовнішньому краї круга не перевищило 0.2 мм. Це показник високої точності, який у реальній роботі означає відсутність вібрацій та повний контроль над інструментом. Пара професійних порад: я особисто полірував борт алюмінієвого човна "до дзеркала". Стаціонарний верстат тут марний. Тільки зв'язка з потужної низькообертової болгарки та нашого адаптера з серією кругів 200х76 дозволила виконати роботу якісно та безпечно. Мій вердикт: використовуйте цей адаптер ТІЛЬКИ на кутових шліфувальних машинах з функцією регулювання та підтримки обертів. Робота на 11000 об/хв неприпустима і небезпечна! При установці затягуйте притискний фланець щільно, але без зайвого фанатизму. Зусилля руки, довернутого на 1/8 оберту ключем, більш ніж достатньо. Перед кожним пуском візуально перевіряйте надійність фіксації та цілісність круга. Це не просто шматок заліза, а ретельно прорахований та випробуваний вузол. Він створений, щоб безпечно та ефективно розкрити потенціал вашої КШМ та промислового полірувального оснащення. Я особисто відповідаю за точність обробки кожної партії цих адаптерів, тому що в нашій справі безпека стоїть на першому місці.
