Конструкторский замысел: идеальный прямой угол для деталей разной толщины

При разработке этой модели мы решали одну из самых частых проблем сборки: как соединить под идеальным прямым углом две заготовки разной толщины? Стандартная угловая струбцина в такой ситуации бессильна — она либо пережимает толстую деталь, либо недожимает тонкую, что неизбежно ведет к перекосу. Нашей задачей было создать инструмент, который решает эту проблему на уровне механики, без необходимости подкладывать проставки и идти на компромиссы. Так появилась модель WorkMan Al 70мм с уникальной системой автоматической подстройки прижимной губки.

Ключевые конструктивные решения

Уникальность этой струбцины заключается в ее кинематике, которая обеспечивает равномерное давление там, где другие зажимы пасуют.

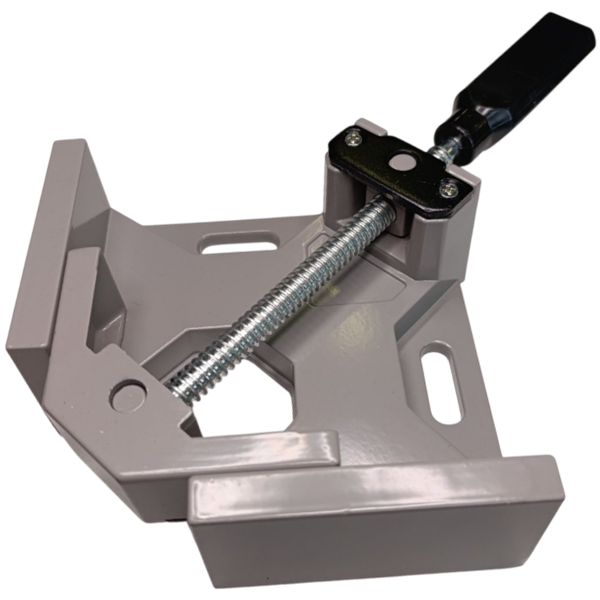

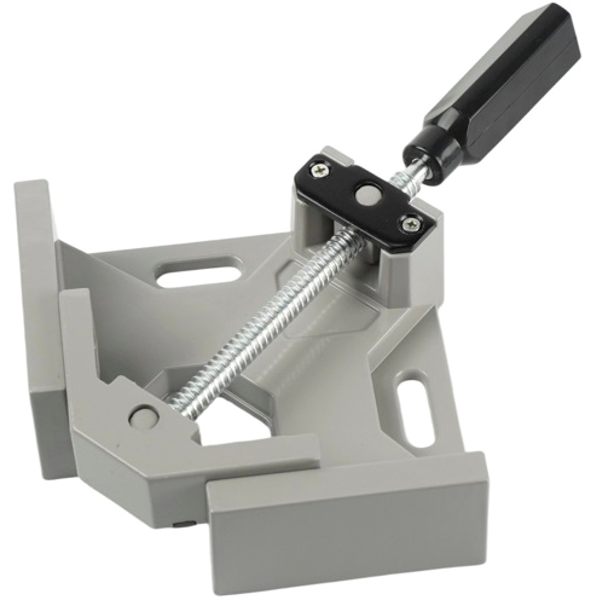

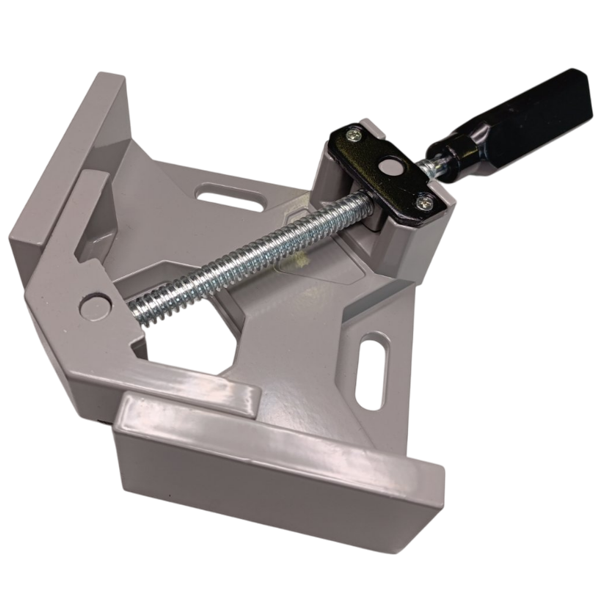

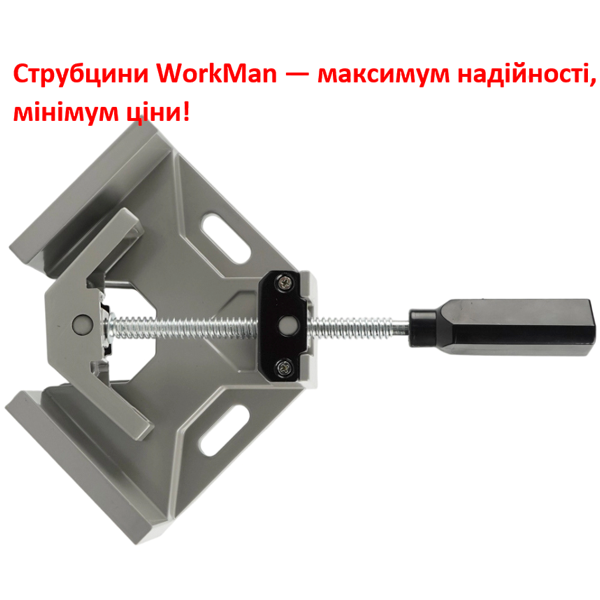

• Двухшарнирная "плавающая" губка. Это главное ноу-хау. Подвижная губка установлена на винте не жестко, а через шарнир. В свою очередь, сам винт также имеет шарнирное крепление у основания рукоятки. Эта двухшарнирная система дает губке свободу движения: она может наклоняться и автоматически занимать идеальное положение, прижимая обе заготовки с абсолютно одинаковым усилием, даже если их толщина отличается на несколько миллиметров.

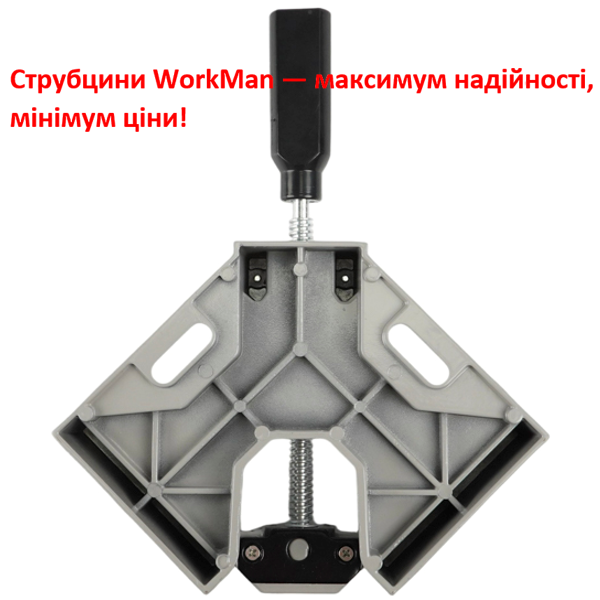

• Легкий и прочный алюминиевый корпус. Корпус отлит из алюминиевого сплава и усилен ребрами жесткости. Мы выбрали этот материал за оптимальное сочетание легкости (всего 630 грамм) и прочности. Струбцина достаточно мощная для столярных работ, но при этом не утомляет руки при частом использовании и идеальна для выездного монтажа. К тому же, алюминий не повреждает поверхность деревянных заготовок.

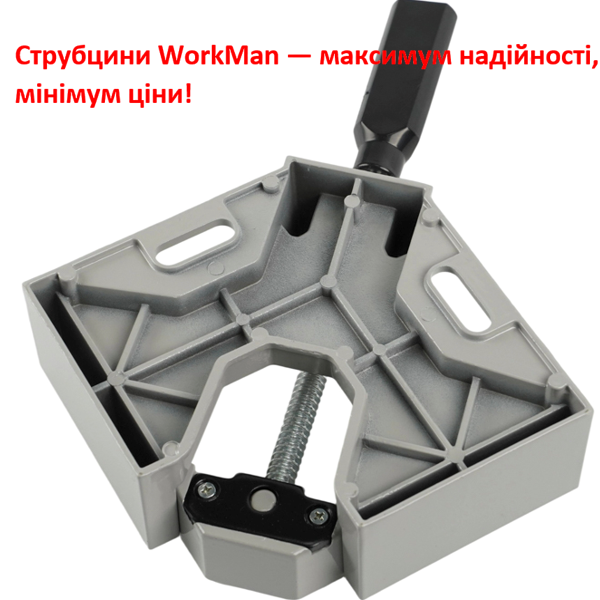

• Возможность стационарного крепления. В основании корпуса предусмотрены фрезерованные пазы. Они позволяют надежно закрепить струбцину на верстаке или сборочном щите, превратив ее в стационарный кондуктор. Это значительно ускоряет работу при серийной сборке ящиков или рам.

Сценарии применения: где эта модель — лучшее решение

Эта струбцина незаменима везде, где практикуется соединение разнокалиберных материалов, что типично для мебельного производства и многих других отраслей.

• Сборка мебельных ящиков и корпусов. Это ее основное предназначение. Идеально для соединения боковин из ЛДСП (16-18 мм) с задней стенкой или дном из тонкого ДВП (3-4 мм).
• Изготовление рамок. Применяется при сборке картинных или фоторамок, где толстая рама соединяется с тонким задником или стеклом.
• Столярные работы. Удобна при создании конструкций с декоративными планками или вставками, которые тоньше основного материала каркаса.
• Сварка легких металлоконструкций. Позволяет точно выставить под 90° и зафиксировать для прихватки профили разного сечения или с разной толщиной стенки.

Технические характеристики

• Модель: WorkMan Al 70мм
• Тип: Угловая струбцина с автоматической подстройкой
• Максимальное раскрытие (зажим): 70 мм
• Ширина губок: 55 мм
• Высота губок: 35 мм
• Механизм: Двухшарнирная поворотная губка
• Материал корпуса / винта: Алюминиевый сплав / Сталь
• Крепление: Пазы для стационарной установки
• Вес: 630 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Я называю эту модель "умной" струбциной, потому что она решает проблему до того, как вы о ней узнаете. Мы провели в лаборатории наглядный тест, чтобы доказать эффективность ее механизма. Мы зажали две планки разной толщины (20 мм и 15 мм) и проверили прилегание губки с помощью точных щупов. Зазор отсутствовал по всей высоте обеих деталей. Обычная струбцина в тех же условиях оставила бы у тонкой планки щель, достаточную для смещения при склейке. Это доказывает, что механизм автоподстройки — не просто слова, а реально работающая технология. Из личного опыта: недавно я собирал тумбу, где боковины были из 18 мм плиты, а нижняя планка — 16 мм. Эта струбцина зажала их идеально ровно, как будто они были одной толщины. Это экономит время и гарантирует качество. Пара профессиональных советов: Лайфхак №1: для сборки рам или ящиков всегда используйте минимум две струбцины на противоположных углах, а лучше — четыре. Это обеспечит идеальную геометрию всей конструкции. Лайфхак №2: крупная резьба винта позволяет быстро подводить и отводить губку. Пользуйтесь этим преимуществом при серийной работе, чтобы экономить время. Мой вердикт: это одна из самых универсальных и "интеллектуальных" угловых струбцин в своем классе. Ее уникальный механизм прощает мелкие погрешности в толщине деталей и значительно упрощает сборку. Идеально подходит для мебельщиков, столяров и всех, кто ценит точность. Я лично проверяю плавность хода шарниров у каждой струбцины. Вы получаете инструмент, который работает безупречно.
