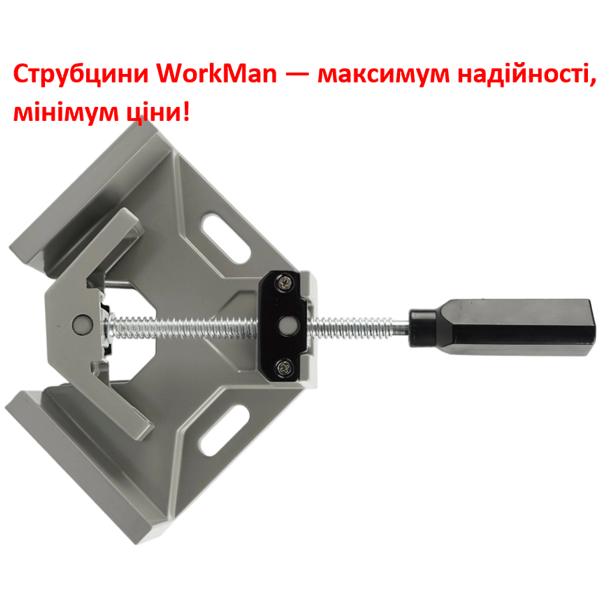

Конструкторський задум: ідеальний кут для деталей різної товщини
При розробці цієї моделі ми вирішували одну з найчастіших проблем складання: як з'єднати під ідеальним прямим кутом дві заготовки різної товщини? Стандартна кутова струбцина в такій ситуації безсила — вона або перетискає товсту деталь, або недотискає тонку, що неминуче веде до перекосу. Нашим завданням було створити інструмент, який вирішує цю проблему на рівні механіки, без необхідності підкладати проставки та йти на компроміси. Так з'явилася модель WorkMan Al 70мм з унікальною системою автоматичного підстроювання притискної губки.
Ключові конструктивні рішення
Унікальність цієї струбцини полягає в її кінематиці, яка забезпечує рівномірний тиск там, де інші затискачі пасують.

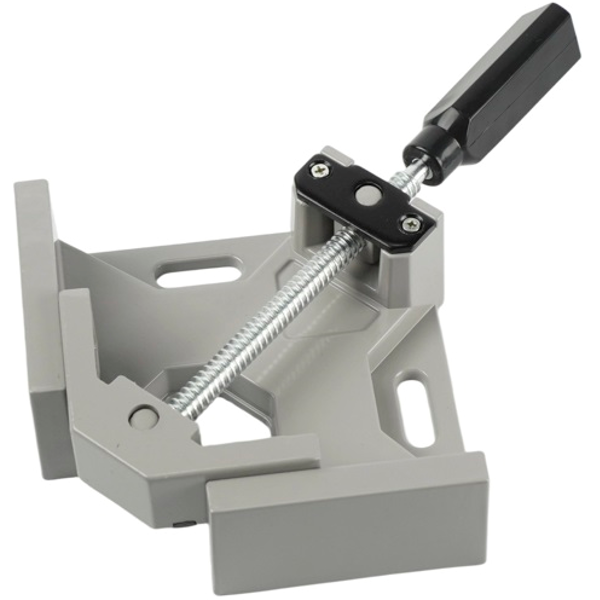

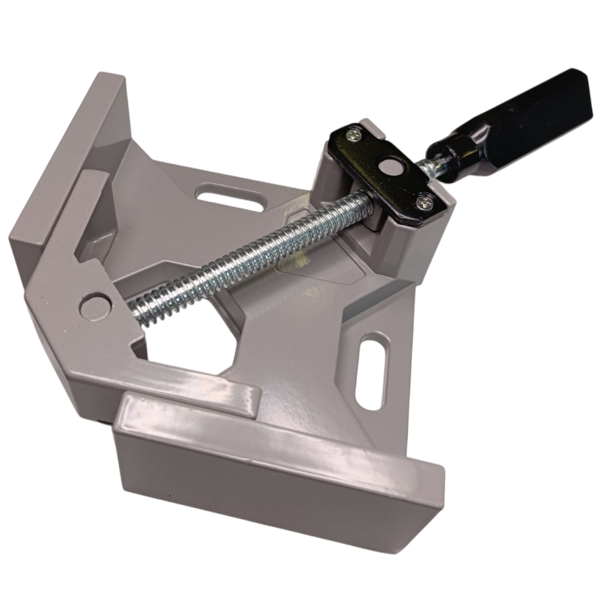

- Двошарнірна "плаваюча" губка. Це головне ноу-хау. Рухома губка встановлена на гвинті не жорстко, а через шарнір. У свою чергу, сам гвинт також має шарнірне кріплення біля основи рукоятки. Ця двошарнірна система дає губці свободу руху: вона може нахилятися і автоматично займати ідеальне положення, притискаючи обидві заготовки з абсолютно однаковим зусиллям, навіть якщо їхня товщина відрізняється на кілька міліметрів.
- Легкий та міцний алюмінієвий корпус. Корпус відлитий з алюмінієвого сплаву та посилений ребрами жорсткості. Ми вибрали цей матеріал за оптимальне поєднання легкості (всього 630 грам) та міцності. Струбцина досить потужна для столярних робіт, але при цьому не втомлює руки при частому використанні та ідеальна для виїзного монтажу. До того ж, алюміній не пошкоджує поверхню дерев'яних заготовок.

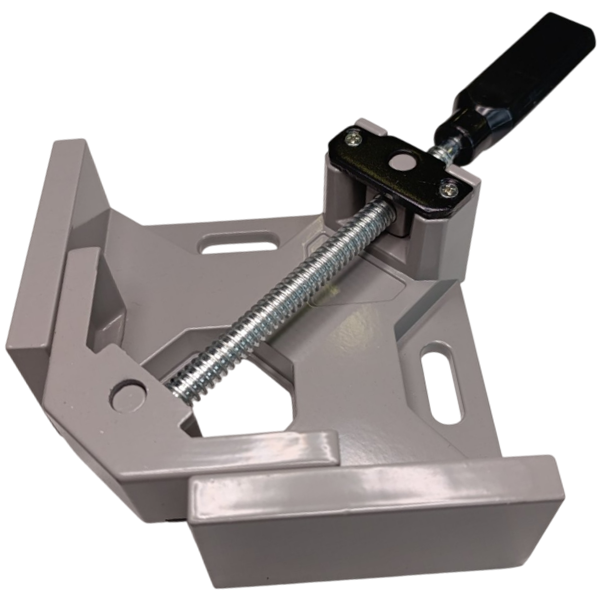

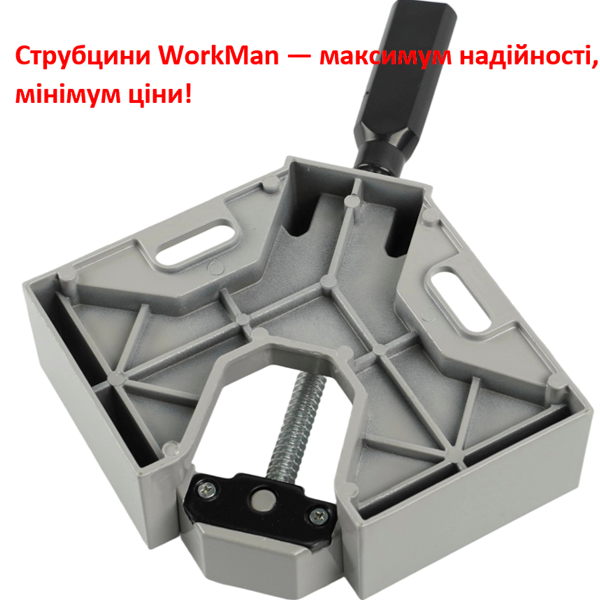

- Можливість стаціонарного кріплення. В основі корпусу передбачені фрезеровані пази. Вони дозволяють надійно закріпити струбцину на верстаті або складальному щиті, перетворивши її на стаціонарний кондуктор. Це значно прискорює роботу при серійному складанні ящиків або рам.
Сценарії застосування: де ця модель — найкраще рішення
Ця струбцина незамінна скрізь, де практикується з'єднання різнокаліберних матеріалів, що є типовим для меблевого виробництва та багатьох інших галузей.
- Складання меблевих ящиків та корпусів. Це її основне призначення. Ідеально для з'єднання боковин з ЛДСП (16-18 мм) із задньою стінкою або дном з тонкого ДВП (3-4 мм).
- Виготовлення рамок. Застосовується при складанні картинних або фоторамок, де товста рама з'єднується з тонким задником або склом.
- Столярні роботи. Зручна при створенні конструкцій з декоративними планками або вставками, які є тоншими за основний матеріал каркаса.
- Зварювання легких металоконструкцій. Дозволяє точно виставити під 90° і зафіксувати для прихватки профілі різного перерізу або з різною товщиною стінки.
Технічні характеристики
- Модель: WorkMan Al 70мм
- Тип: Кутова струбцина з автоматичним підстроюванням
- Максимальне розкриття (затиск): 70 мм
- Ширина губок: 55 мм
- Висота губок: 35 мм
- Механізм: Двошарнірна поворотна губка
- Матеріал корпусу / гвинта: Алюмінієвий сплав / Сталь
- Кріплення: Пази для стаціонарної установки
- Вага: 630 г
Коментар від провідного фахівця
Мене звати Орест Коваль. Я називаю цю модель "розумною" струбциною, тому що вона вирішує проблему до того, як ви про неї дізнаєтеся. Ми провели в лабораторії наочний тест, щоб довести ефективність її механізму. Ми затиснули дві планки різної товщини (20 мм та 15 мм) і перевірили прилягання губки за допомогою точних щупів. Зазор був відсутній по всій висоті обох деталей. Звичайна струбцина в тих же умовах залишила б біля тонкої планки щілину, достатню для зміщення при склеюванні. Це доводить, що механізм автопідстроювання — не просто слова, а реально працююча технологія. З особистого досвіду: нещодавно я збирав тумбу, де боковини були з 18 мм плити, а нижня планка — 16 мм. Ця струбцина затиснула їх ідеально рівно, ніби вони були однакової товщини. Це економить час та гарантує якість. Пара професійних порад: Лайфхак №1: для складання рам або ящиків завжди використовуйте мінімум дві струбцини на протилежних кутах, а краще — чотири. Це забезпечить ідеальну геометрію всієї конструкції. Лайфхак №2: велика різьба гвинта дозволяє швидко підводити та відводити губку. Користуйтеся цією перевагою при серійній роботі, щоб економити час. Мій вердикт: це одна з найуніверсальніших та "інтелектуальних" кутових струбцин у своєму класі. Її унікальний механізм пробачає дрібні похибки в товщині деталей і значно спрощує складання. Ідеально підходить для меблярів, столярів та всіх, хто цінує точність. Я особисто перевіряю плавність ходу шарнірів у кожної струбцини. Ви отримуєте інструмент, який працює бездоганно.
