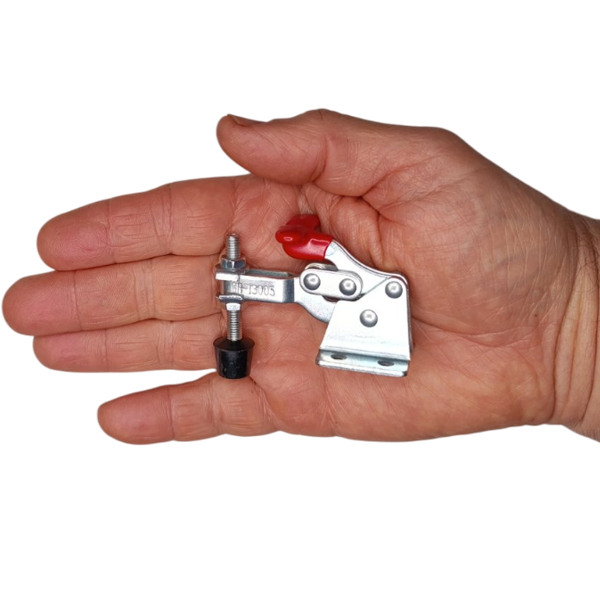

Инженерный замысел: Мгновенная фиксация для потоковых операций

В условиях серийного производства, где повторяемость и скорость являются ключевыми факторами, использование стандартных винтовых струбцин неэффективно. Струбцина WorkMan GH-13005 была спроектирована как инженерное решение для быстрой фиксации. Ее основная задача — служить силовым элементом в сборочных и сварочных кондукторах, обеспечивая мгновенный, надежный и, что самое важное, абсолютно идентичный прижим детали одним движением руки.

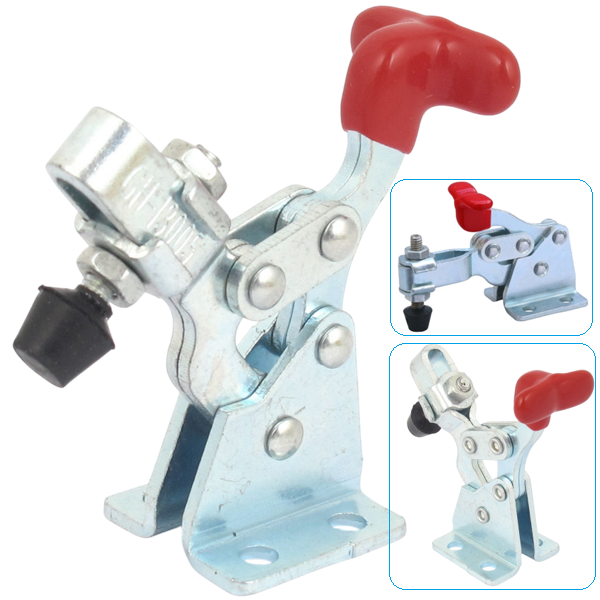

Ключевая технология: Шарнирно-рычажный механизм

• Принцип "Мертвого центра": В основе конструкции лежит шарнирно-рычажный механизм (toggle clamp). Это инженерное решение позволяет преобразовывать минимальное усилие на рукоятке в мощное удерживающее усилие на штоке. При переходе через "мертвую точку", зажим самоблокируется и надежно удерживает деталь с усилием до 68 кг, не требуя от оператора постоянного давления.

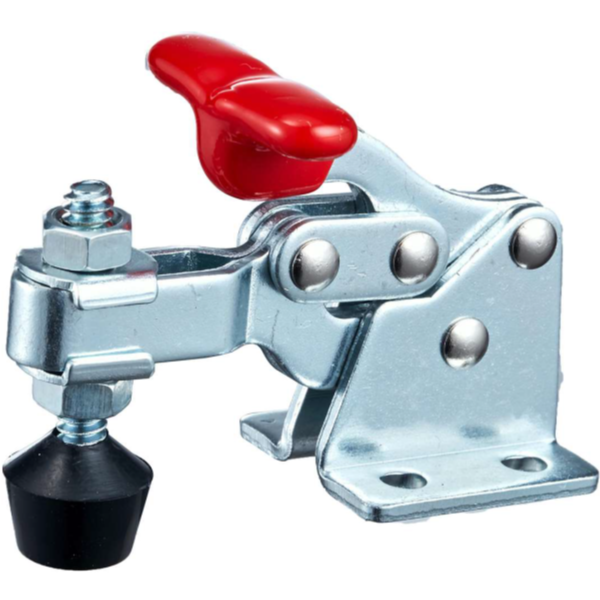

• Вертикальная компоновка: В зафиксированном положении рукоятка располагается вертикально. Такая компоновка экономит рабочее пространство и обеспечивает свободный доступ к обрабатываемой детали с трех сторон, что идеально для операций сверления, фрезерования или сварки.
• Регулируемый прижимной винт: Прижимной шток оснащен резьбой и двумя гайками, что позволяет точно настроить высоту и силу прижима под детали разной толщины. Мягкий резиновый наконечник предотвращает повреждение деликатных поверхностей.

Профессиональные сценарии применения

Этот зажим является "строительным блоком" для создания бесконечного множества приспособлений:

• Сверлильные кондукторы: Создание приспособлений для быстрого и точного сверления серийных отверстий в деревянных или металлических деталях.
• Сварочные столы и кондукторы: Быстрая фиксация деталей на сварочном столе для точной прихватки и сварки, обеспечивая повторяемость изделий.
• Фрезерные и сборочные столы: Использование в качестве быстрых прижимов для удержания заготовок при фрезеровке пазов, склейке или сборке небольших конструкций.
• Крышки и фиксаторы: Применение в качестве мощных защелок для крышек ящиков, люков или других конструкций, требующих быстрой и надежной фиксации.

Комментарий от ведущего специалиста

Здравствуйте, я Орест Коваль, ведущий специалист Workman по зажимным приспособлениям. GH-13005 — это не просто струбцина, это элемент инженерной системы для повышения эффективности вашей мастерской. Из личного опыта: надежность зажима измеряется в циклах. Мы тестируем этот механизм на стенде циклических нагрузок. Он должен выдержать минимум 20 000 циклов открытия/закрытия под номинальной нагрузкой в 68 кг без деформации шарниров и осей. Это наша инженерная гарантия его промышленного ресурса. Мне нужно было просверлить по 4 отверстия в 50 одинаковых деревянных брусках. Я сделал простой кондуктор из куска фанеры и установил на него два таких зажима. Заготовка вставлялась в упоры, и я фиксировал ее одним щелчком. На всю партию ушло меньше часа. Пара профессиональных советов: Лайфхак №1 — при создании кондуктора всегда используйте минимум два таких зажима, чтобы предотвратить проворот заготовки. Это базовое правило точной фиксации. Лайфхак №2 — резиновый наконечник на винте можно снять, если вам нужен жесткий металлический упор, например, для сварки, но будьте осторожны, чтобы не повредить деталь. Мой вердикт: это незаменимый элемент для любого, кто хочет повысить скорость и точность серийной работы. Четыре таких зажима и кусок фанеры — и у вас готов профессиональный кондуктор для любой задачи. Это умное и недорогое решение для повышения производительности. Я лично контролирую качество стали и точность заклепок в каждом зажиме.

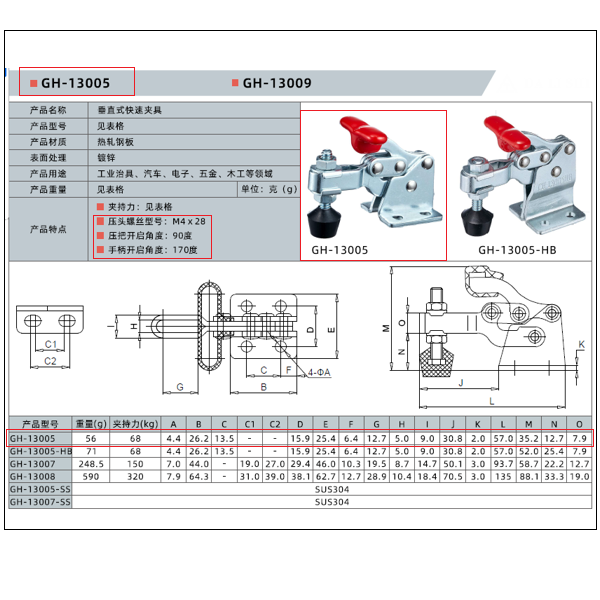

Технические характеристики

• Модель: WorkMan GH-13005
• Тип: Вертикальный быстрозажимной зажим (toggle clamp)
• Усилие удержания: 68 кг
• Ход штока (G): 12.7 мм
• Высота прижима (H): 9.0 мм
• Длина прижимного рычага (J): 30.8 мм
• Общая длина (L): 57.0 мм
• Общая высота (M): 35.2 мм
• Крепежные отверстия (A): 4.4 мм (4 шт.)
• База крепления (B x E): 26.2 x 25.4 мм
