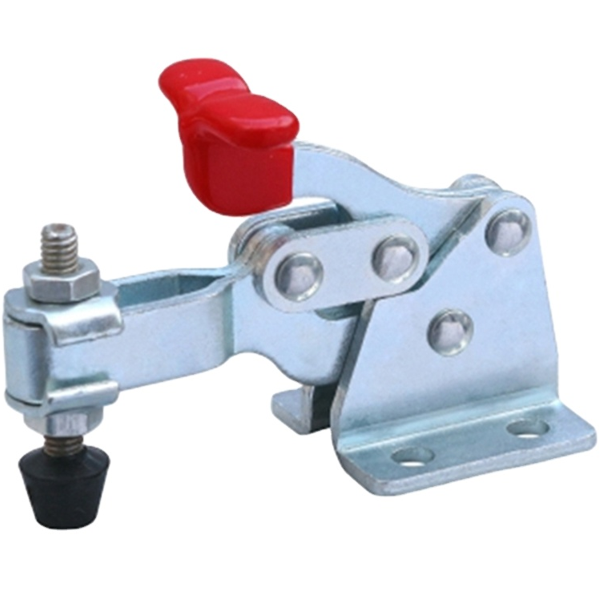

Інженерний задум: Миттєва фіксація для потокових операцій

В умовах серійного виробництва, де повторюваність та швидкість є ключовими факторами, використання стандартних гвинтових струбцин неефективне. Струбцина WorkMan GH-13005 була спроектована як інженерне рішення для швидкої фіксації. Її основне завдання — служити силовим елементом у складальних та зварювальних кондукторах, забезпечуючи миттєвий, надійний і, що найважливіше, абсолютно ідентичний притиск деталі одним рухом руки.

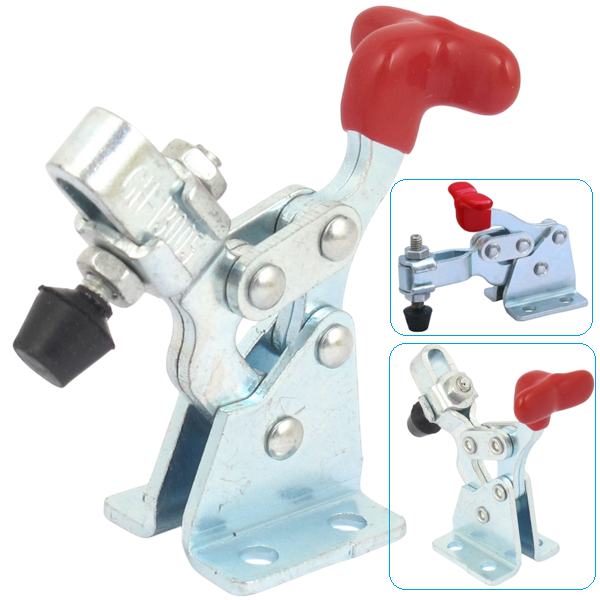

Ключова технологія: Шарнірно-важільний механізм

• Принцип "Мертвої точки": В основі конструкції лежить шарнірно-важільний механізм (toggle clamp). Це інженерне рішення дозволяє перетворювати мінімальне зусилля на рукоятці на потужне утримуюче зусилля на штоку. При переході через "мертву точку", затискач самоблокується та надійно утримує деталь із зусиллям до 68 кг, не вимагаючи від оператора постійного тиску.
• Вертикальна компоновка: У зафіксованому положенні рукоятка розташовується вертикально. Така компоновка економить робочий простір та забезпечує вільний доступ до оброблюваної деталі з трьох сторін, що ідеально для операцій свердління, фрезерування або зварювання.

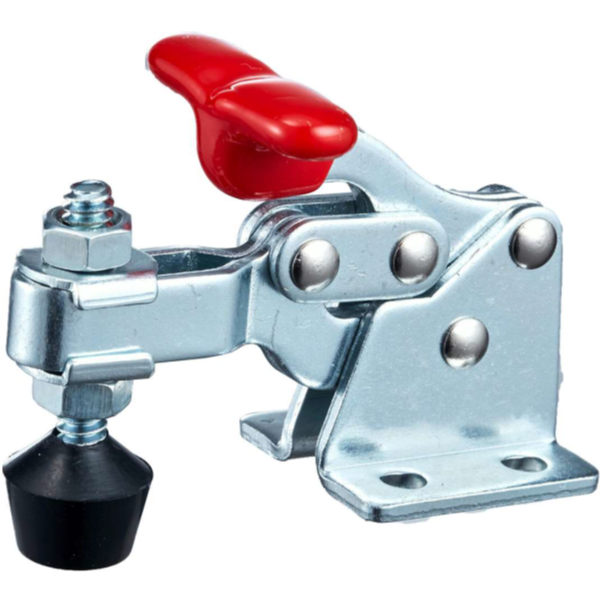

• Регульований притискний гвинт: Притискний шток оснащений різьбою та двома гайками, що дозволяє точно налаштувати висоту та силу притиску під деталі різної товщини. М'який гумовий наконечник запобігає пошкодженню делікатних поверхонь.

Професійні сценарії застосування

Цей затискач є "будівельним блоком" для створення нескінченної кількості пристосувань:

• Свердлильні кондуктори: Створення пристосувань для швидкого та точного свердління серійних отворів у дерев'яних або металевих деталях.
• Зварювальні столи та кондуктори: Швидка фіксація деталей на зварювальному столі для точної прихватки та зварювання, забезпечуючи повторюваність виробів.
• Фрезерні та складальні столи: Використання як швидких притисків для утримання заготовок при фрезеруванні пазів, склеюванні або складанні невеликих конструкцій.
• Кришки та фіксатори: Застосування як потужних засувок для кришок ящиків, люків або інших конструкцій, що вимагають швидкої та надійної фіксації.

Коментар від провідного спеціаліста

Вітаю, я Орест Коваль, провідний спеціаліст Workman по затискних пристроях. GH-13005 — це не просто струбцина, це елемент інженерної системи для підвищення ефективності вашої майстерні. З особистого досвіду: надійність затиску вимірюється в циклах. Ми тестуємо цей механізм на стенді циклічних навантажень. Він повинен витримати мінімум 20 000 циклів відкриття/закриття під номінальним навантаженням в 68 кг без деформації шарнірів та осей. Це наша інженерна гарантія його промислового ресурсу. Мені потрібно було просвердлити по 4 отвори в 50 однакових дерев'яних брусках. Я зробив простий кондуктор зі шматка фанери та встановив на нього два таких затискачі. Заготовка вставлялася в упори, і я фіксував її одним клацанням. Пара професійних порад: Лайфхак №1 — при створенні кондуктора завжди використовуйте мінімум два таких затискачі, щоб запобігти провертанню заготовки. Це базове правило точної фіксації. Лайфхак №2 — гумовий наконечник на гвинті можна зняти, якщо вам потрібен жорсткий металевий упор, наприклад, для зварювання, але будьте обережні, щоб не пошкодити деталь. Мій вердикт: це незамінний елемент для будь-кого, хто хоче підвищити швидкість та точність серійної роботи. Чотири таких затискачі та шматок фанери — і у вас готовий професійний кондуктор для будь-якого завдання. Це розумне та недороге рішення для підвищення продуктивності. Я особисто контролюю якість сталі та точність заклепок у кожному затиску.

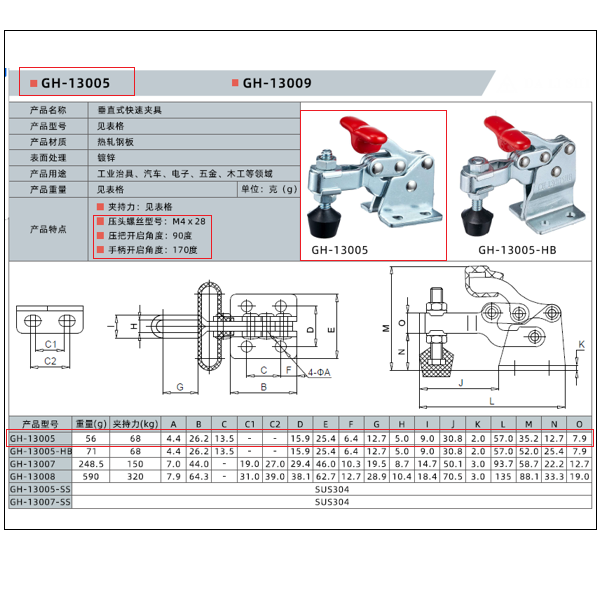

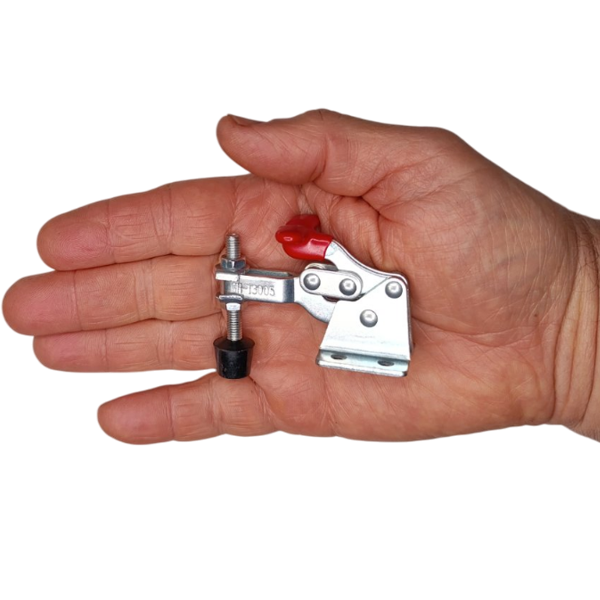

Технічні характеристики

• Модель: WorkMan GH-13005
• Тип: Вертикальний швидкозатискний затискач (toggle clamp)
• Зусилля утримання: 68 кг
• Хід штока (G): 12.7 мм
• Висота притиску (H): 9.0 мм
• Довжина притискного важеля (J): 30.8 мм
• Загальна довжина (L): 57.0 мм
• Загальна висота (M): 35.2 мм
• Кріпильні отвори (A): 4.4 мм (4 шт.)
• База кріплення (B x E): 26.2 x 25.4 мм
