Инженерный замысел: Максимум усилия в минимальном объеме

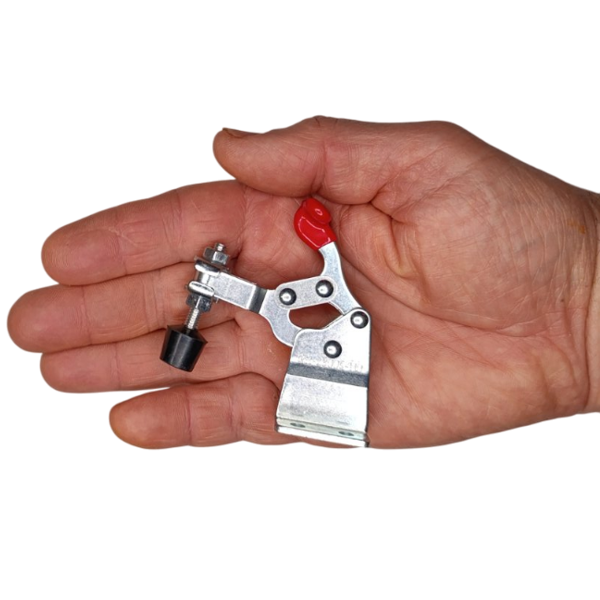

При разработке модели GH-13005-HB перед нашими инженерами стояла нетривиальная задача: создать зажимное устройство, которое при весе всего 71 грамм и размерах, умещающихся на ладони, обеспечивало бы серьезное усилие удержания. Решение было найдено в применении шарнирно-рычажного механизма с принципом "мертвой точки". Эта кинематическая схема позволяет легким движением рукоятки создавать и, что важнее, надежно блокировать усилие в 68 кг. Мы спроектировали этот миниатюрный зажим специально для задач, где требуется быстрая, повторяемая и надежная фиксация крышек, панелей и небольших деталей, а пространство для монтажа и эксплуатации критически ограничено.

Ключевые конструктивные решения

• В основе конструкции лежит самоблокирующийся механизм "over-center". Когда рукоятка достигает крайнего положения, оси рычагов располагаются таким образом, что любое давление со стороны фиксируемой детали не открывает замок, а наоборот, сильнее его запирает. Это гарантирует, что зажим не откроется от вибрации или случайного толчка.
• Все силовые элементы зажима, включая рычаги и основание, изготовлены из качественной углеродистой стали. Оси шарниров проходят процесс закалки, что многократно повышает их износостойкость при частых циклах открытия-закрытия. Плотное цинковое покрытие защищает металл от коррозии даже в условиях неотапливаемой мастерской.
• Регулируемый прижимной винт с резиновой пяткой позволяет точно настроить силу прижима и адаптировать зажим под разную толщину материала, не повреждая при этом деликатные поверхности. Эргономичная рукоятка покрыта маслостойким винилом для удобного и безопасного хвата.

Сценарии применения: где GH-13005-HB незаменим

• Идеален для фиксации крышек на самодельных ящиках, боксах для оборудования, кофрах и кейсах. Обеспечивает плотное прилегание и быструю фиксацию одним движением.
• Применяется при создании небольших сборочных и сварочных кондукторов, где нужно быстро зафиксировать и освободить небольшую деталь, не загромождая рабочую зону массивной оснасткой.
• Востребован в столярных мастерских для прижимания заготовок к шаблонам при фрезеровании, а также для фиксации элементов при склейке, когда применение стандартной струбцины невозможно или неудобно.
• Используется для запирания технологических люков, смотровых панелей на небольшом оборудовании, крышек отсеков, где требуется надежное и быстрое запирание.

Технические характеристики

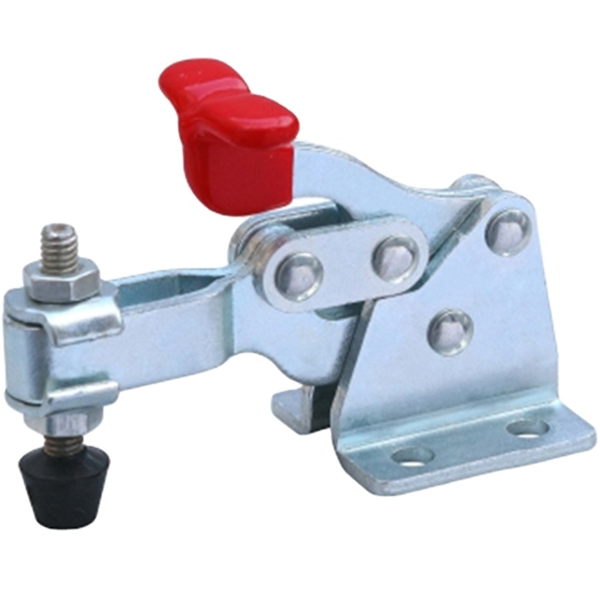

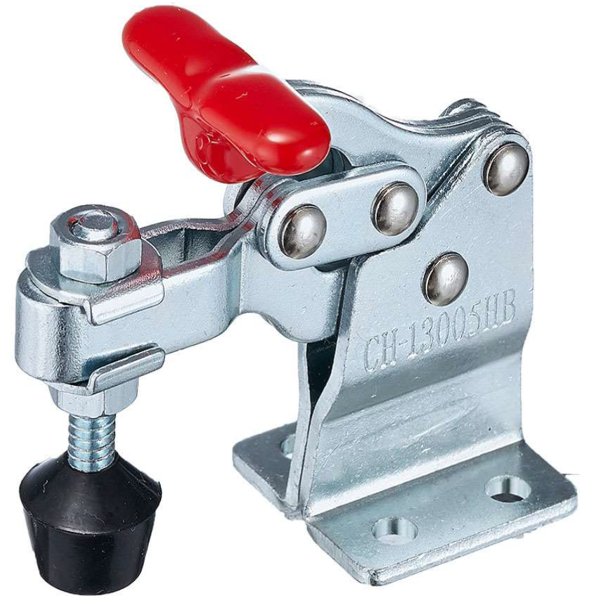

• Модель: WorkMan GH-13005-HB
• Тип: вертикальный, рычажный (прижим с вертикальной ручкой)
• Усилие удержания: 68 кг
• Материал: углеродистая сталь
• Покрытие: цинковое
• Вес: 71 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль, и за 19 лет работы с различной оснасткой я научился ценить надежность в малых формах. GH-13005-HB — это яркий пример такого инженерного решения. Не дайте его скромным размерам ввести вас в заблуждение, эти 68 кг удержания — честный, проверенный на стенде показатель. Перед запуском в производство мы подвергли опытные образцы циклическим испытаниям: 70 000 циклов срабатывания под нагрузкой 50 кг. Итог — износ осей шарниров составил менее 0.06 мм, что гарантирует отсутствие люфтов и четкую работу механизма на протяжении всего срока службы. Из личного опыта: я использовал четыре таких зажима для фиксации крышки на самодельном коптильном ящике. Они обеспечивают идеальную герметичность, не ослабевают от нагрева и позволяют мгновенно получить доступ внутрь. Обычные накидные замки такого результата не давали. Пара профессиональных советов: Лайфхак №1: Если вы монтируете зажим на поверхность, подверженную вибрации, используйте самоконтрящиеся гайки или нанесите на резьбу крепежных винтов каплю фиксатора резьбы средней прочности. Так вы будете на 100% уверены, что крепление не ослабнет. Лайфхак №2: Чтобы добиться идеально равномерного прижима крышки, устанавливайте зажимы попарно друг напротив друга и настраивайте прижимные винты так, чтобы усилие на рукоятке при закрытии было одинаковым. Мой вердикт: это не просто защелка, а миниатюрный силовой механизм для решения серьезных задач. Он идеален там, где важны компактность, скорость работы и гарантированная фиксация. Я лично контролирую качество сборки и четкость работы замка каждой партии, поэтому могу с уверенностью сказать: вы получаете надежный и долговечный инструмент для своих проектов.
