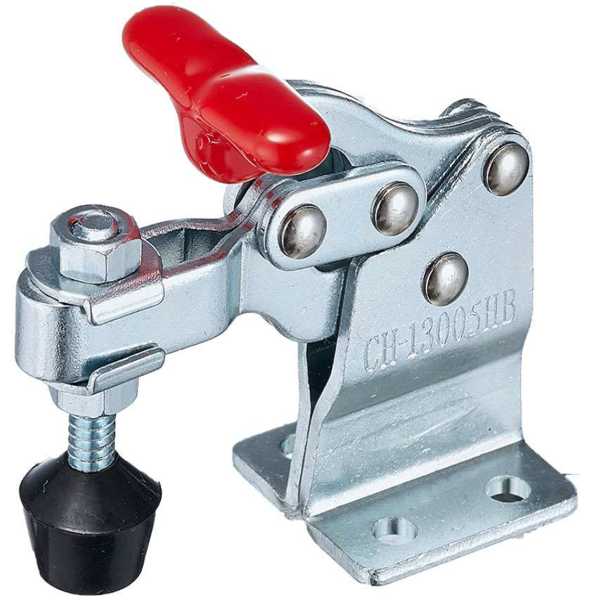

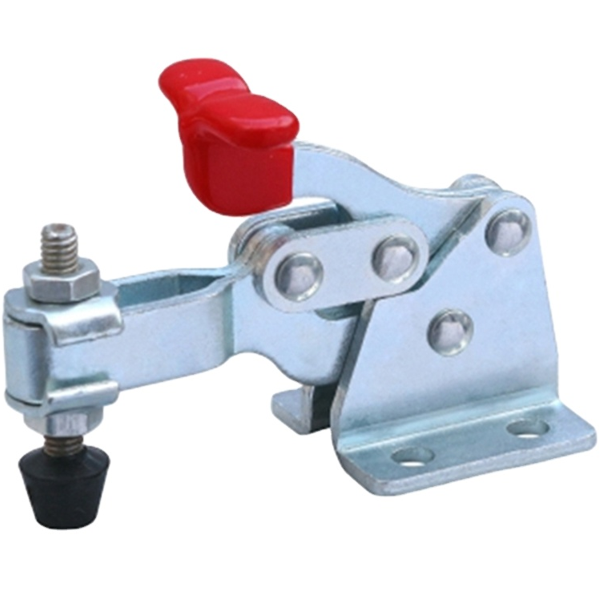

Інженерний задум: Максимум зусилля в мінімальному об'ємі

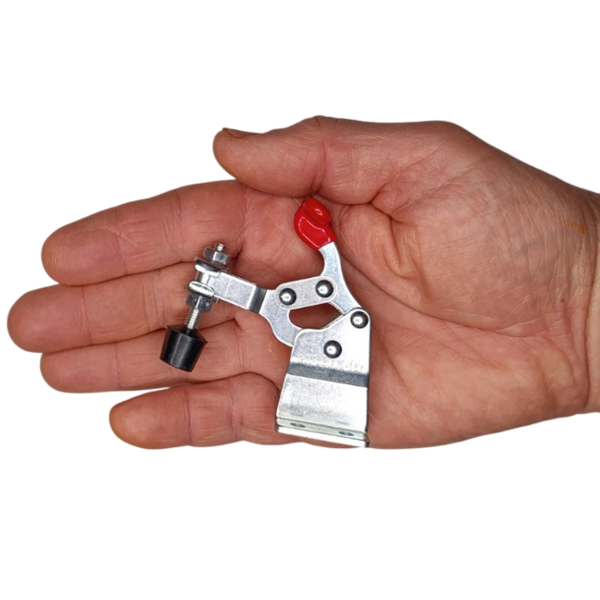

При розробці моделі GH-13005-HB перед нашими інженерами стояло нетривіальне завдання: створити затискний пристрій, який при вазі всього 71 грам і розмірах, що вміщуються на долоні, забезпечував би серйозне зусилля утримання. Рішення було знайдено у застосуванні шарнірно-важільного механізму з принципом "мертвої точки". Ця кінематична схема дозволяє легким рухом рукоятки створювати і, що важливіше, надійно блокувати зусилля в 68 кг. Ми спроектували цей мініатюрний затискач спеціально для завдань, де потрібна швидка, повторювана та надійна фіксація кришок, панелей та невеликих деталей, а простір для монтажу та експлуатації критично обмежений.

Ключові конструктивні рішення

• В основі конструкції лежить механізм "over-center", що самоблокується. Коли рукоятка досягає крайнього положення, осі важелів розташовуються таким чином, що будь-який тиск з боку деталі, що фіксується, не відкриває замок, а навпаки, сильніше його замикає. Це гарантує, що затискач не відкриється від вібрації чи випадкового поштовху.
• Усі силові елементи затискача, включаючи важелі та основу, виготовлені з якісної вуглецевої сталі. Осі шарнірів проходять процес загартування, що багаторазово підвищує їхню зносостійкість при частих циклах відкриття-закриття. Щільне цинкове покриття захищає метал від корозії навіть в умовах неопалюваної майстерні.
• Регульований притискний гвинт з гумовою п'ятою дозволяє точно налаштувати силу притиску та адаптувати затискач під різну товщину матеріалу, не пошкоджуючи при цьому делікатні поверхні. Ергономічна рукоятка покрита маслостійким вінілом для зручного та безпечного хвату.

Сценарії застосування: де GH-13005-HB незамінний

• Ідеальний для фіксації кришок на саморобних ящиках, боксах для обладнання, кофрах та кейсах. Забезпечує щільне прилягання та швидку фіксацію одним рухом.
• Застосовується при створенні невеликих складальних та зварювальних кондукторів, де потрібно швидко зафіксувати та звільнити невелику деталь, не захаращуючи робочу зону масивним оснащенням.
• Затребуваний у столярних майстернях для притискання заготовок до шаблонів при фрезеруванні, а також для фіксації елементів при склеюванні, коли застосування стандартної струбцини неможливе або незручне.
• Використовується для замикання технологічних люків, оглядових панелей на невеликому обладнанні, кришок відсіків, де потрібне надійне та швидке замикання.

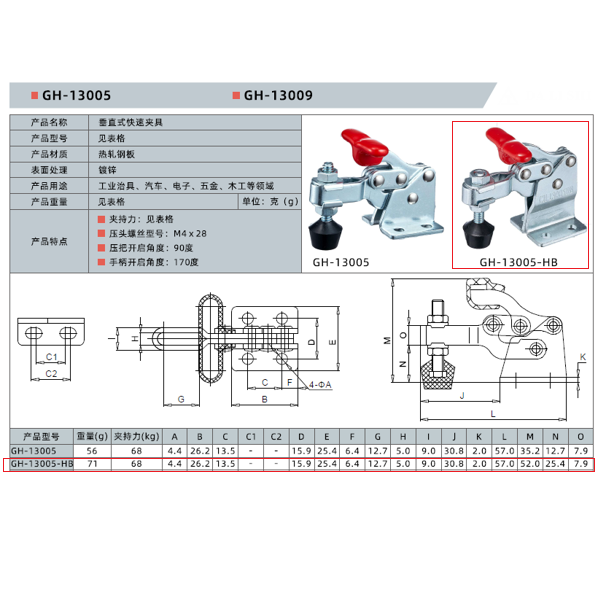

Технічні характеристики

• Модель: WorkMan GH-13005-HB
• Тип: вертикальний, важільний (притиск з вертикальною ручкою)
• Зусилля утримання: 68 кг
• Матеріал: вуглецева сталь
• Покриття: цинкове
• Вага: 71 г

Коментар від провідного фахівця

Мене звати Орест Коваль, і за 19 років роботи з різним оснащенням я навчився цінувати надійність у малих формах. GH-13005-HB — це яскравий приклад такого інженерного рішення. Не дайте його скромним розмірам ввести вас в оману, ці 68 кг утримання — чесний, перевірений на стенді показник. Перед запуском у виробництво ми піддали дослідні зразки циклічним випробуванням: 70 000 циклів спрацьовування під навантаженням 50 кг. Підсумок — знос осей шарнірів склав менше 0.06 мм, що гарантує відсутність люфтів та чітку роботу механізму протягом усього терміну служби. З особистого досвіду: я використовував чотири таких затискачі для фіксації кришки на саморобному коптильному ящику. Вони забезпечують ідеальну герметичність, не слабшають від нагрівання і дозволяють миттєво отримати доступ усередину. Звичайні накидні замки такого результату не давали. Пара професійних порад: Лайфхак №1: Якщо ви монтуєте затискач на поверхню, схильну до вібрації, використовуйте самоконтруючі гайки або нанесіть на різьбу кріпильних гвинтів краплю фіксатора різьби середньої міцності. Так ви будете на 100% впевнені, що кріплення не ослабне. Лайфхак №2: Щоб досягти ідеально рівномірного притиску кришки, встановлюйте затискачі попарно один навпроти одного і налаштовуйте притискні гвинти так, щоб зусилля на рукоятці при закритті було однаковим. Мій вердикт: це не просто засувка, а мініатюрний силовий механізм для вирішення серйозних завдань. Він ідеальний там, де важливі компактність, швидкість роботи та гарантована фіксація. Я особисто контролюю якість складання та чіткість роботи замка кожної партії, тому можу з упевненістю сказати: ви отримуєте надійний та довговічний інструмент для своїх проектів.
