Инженерный замысел: Боковая фиксация для специализированных кондукторов
В то время как стандартные зажимы с фланцевым основанием предназначены для монтажа на горизонтальную плоскость, многие сборочные и сварочные кондукторы требуют бокового прижима. Зажим WorkMan GH-101-B был спроектирован как инженерное решение именно для таких задач. Его прямое узкое основание позволяет осуществлять монтаж на вертикальные стенки приспособлений, обеспечивая мощную и быструю фиксацию в тех случаях, где стандартный зажим установить невозможно.
Ключевые технологии и материалы
- Прямое основание для бокового монтажа: Это главное технологическое преимущество модели. Узкое основание с четырьмя крепежными отверстиями спроектировано для установки на вертикальные пластины, стенки кондукторов или боковые поверхности верстака. Это позволяет создавать сложные сборочные приспособления с фиксацией детали в нескольких плоскостях.
- Шарнирно-рычажный механизм (100 кг): В основе конструкции лежит мощный рычажный механизм (toggle clamp). Он преобразует небольшое усилие на рукоятке в значительное удерживающее усилие на штоке (до 100 кг) и самоблокируется при переходе через "мертвую точку", надежно удерживая деталь без постоянного давления.
- Оцинкованная углеродистая сталь: Корпус и рычаги зажима изготовлены из прочной углеродистой стали и покрыты слоем цинка. Это обеспечивает высокую жесткость конструкции, устойчивость к деформации и надежную защиту от коррозии в условиях мастерской.
Профессиональные сценарии применения
Эта модель незаменима при создании специализированной станочной и сборочной оснастки:
- Сборочные кондукторы для мебели: Фиксация деталей к вертикальной стенке кондуктора для точного позиционирования при сверлении отверстий под фурнитуру или сборке корпусов.
- Сварочные приспособления: Создание джигов, где детали прижимаются сбоку к вертикальным упорам для серийной и точной сварки рам и других конструкций.
- Контрольные приспособления (КИП): Использование в качестве быстрых зажимов для фиксации деталей на измерительных стендах и в контрольных кондукторах.
- Боковые защелки: Применение в качестве мощных боковых замков для промышленных ящиков, крышек оборудования и технологических люков.
Комментарий от ведущего специалиста
Здравствуйте, я Орест Коваль, ведущий специалист Workman по зажимным приспособлениям. Модель GH-101-B — это специализированный инструмент для создания продвинутых сборочных систем. Из личного опыта: надежность зажима измеряется в циклах. Как и все наши зажимы, эта модель проходит тест на 20 000 циклов открытия/закрытия под номинальной нагрузкой в 100 кг. Особое внимание мы уделяем осям-заклепкам из закаленной стали. Их износ после теста не должен превышать 2%, что гарантирует отсутствие люфтов. Я проектировал сборочный кондуктор для серийного производства небольших ящиков. Мне нужно было прижимать боковые стенки к вертикальным упорам. Зажимы с обычным основанием просто некуда было крепить. Именно модель GH-101-B с ее прямым основанием позволила мне смонтировать прижимы на вертикальные пластины кондуктора. Пара профессиональных советов: Лайфхак №1 — при монтаже этого зажима на вертикальную поверхность, используйте все четыре крепежных отверстия. Это обеспечит максимальную жесткость и предотвратит "отгибание" основания под нагрузкой. Лайфхак №2 — угол открытия рукоятки составляет всего 65 градусов, что делает его идеальным для установки в ряд, близко друг к другу — рукоятки не будут мешать соседним зажимам. Мой вердикт: это незаменимый элемент для создания сложных и эффективных сборочных приспособлений. Его боковое крепление открывает новые возможности в проектировании кондукторов. Это умное инженерное решение для повышения производительности серийной работы. Я лично контролирую качество стали и точность заклепок в каждом зажиме.

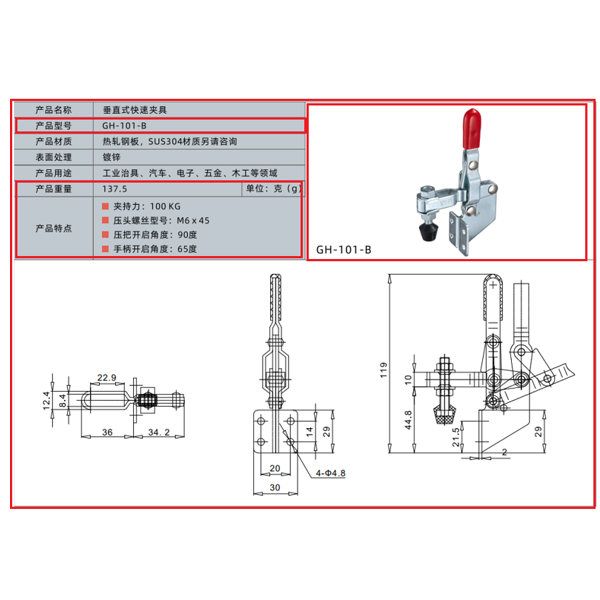

Технические характеристики
- Модель: WorkMan GH-101-B
- Тип: Вертикальный быстрозажимной зажим с прямым основанием
- Усилие удержания: 100 кг
- Материал: Оцинкованная углеродистая сталь
- Прижимной винт: M6 × 45 мм
- Угол открытия рычага: 90°
- Угол открытия рукоятки: 65°
- Общая высота (закрыто): 119 мм
- Размер основания: 34.2 x 30 мм
- Крепежные отверстия: 4 шт., Ø 4.8 мм
