Інженерний задум: Бічна фіксація для спеціалізованих кондукторів

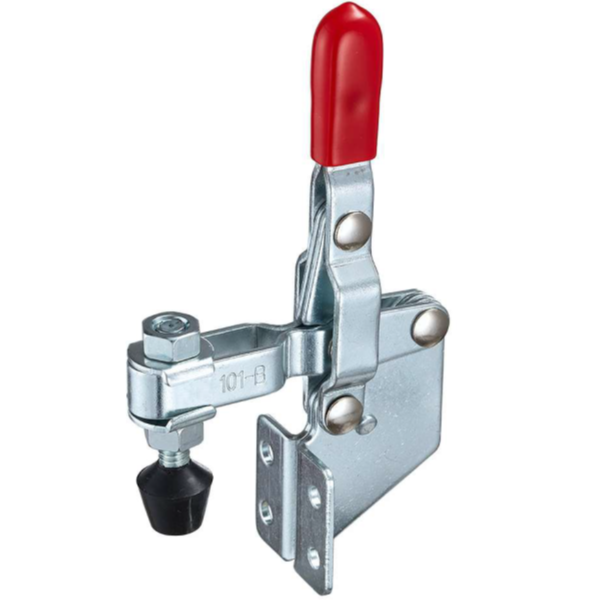

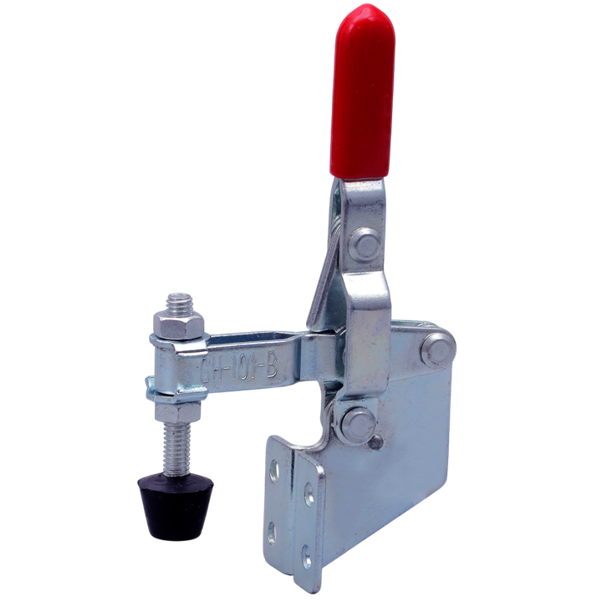

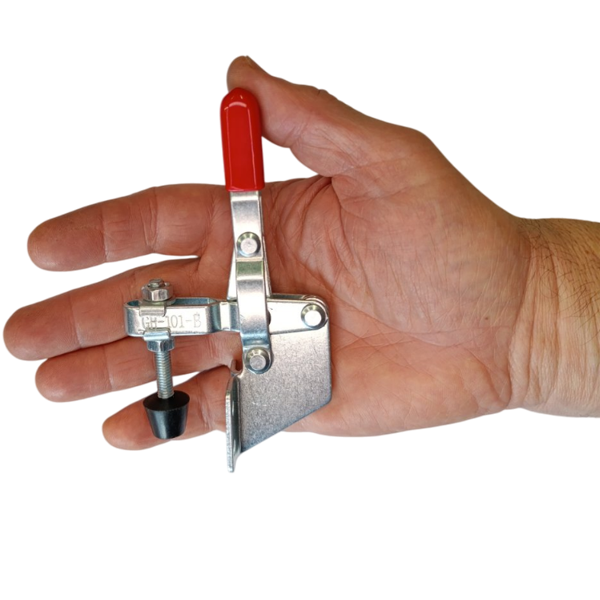

У той час як стандартні затискачі з фланцевою основою призначені для монтажу на горизонтальну площину, багато складальних та зварювальних кондукторів вимагають бічного притиску. Затискач WorkMan GH-101-B був спроектований як інженерне вирішення саме для таких завдань. Її пряма вузька основа дозволяє здійснювати монтаж на вертикальні стінки пристосувань, забезпечуючи потужну та швидку фіксацію в тих випадках, де стандартний затискач встановити неможливо.
Ключові технології та матеріали
- Пряма основа для бічного монтажу: Це головна технологічна перевага моделі. Вузька основа з чотирма кріпильними отворами спроектована для установки на вертикальні пластини, стінки кондукторів або бічні поверхні верстака. Це дозволяє створювати складні складальні пристосування з фіксацією деталі в декількох площинах.
- Шарнірно-важільний механізм (100 кг): В основі конструкції лежить потужний важільний механізм (toggle clamp). Він перетворює невелике зусилля на рукоятці на значне утримуюче зусилля на штоку (до 100 кг) і самоблокується при переході через "мертву точку", надійно утримуючи деталь без постійного тиску.
- Оцинкована вуглецева сталь: Корпус та важелі затискача виготовлені з міцної вуглецевої сталі та покриті шаром цинку. Це забезпечує високу жорсткість конструкції, стійкість до деформації та надійний захист від корозії в умовах майстерні.
Професійні сценарії застосування
Ця модель є незамінною при створенні спеціалізованого верстатного та складального оснащення:
- Складальні кондуктори для меблів: Фіксація деталей до вертикальної стінки кондуктора для точного позиціонування при свердлінні отворів під фурнітуру або складанні корпусів.
- Зварювальні пристосування: Створення джигів, де деталі притискаються збоку до вертикальних упорів для серійного та точного зварювання рам та інших конструкцій.
- Контрольні пристосування (КІП): Використання як швидких затискачів для фіксації деталей на вимірювальних стендах та в контрольних кондукторах.
- Бічні засувки: Застосування як потужних бічних замків для промислових ящиків, кришок обладнання та технологічних люків.
Коментар від провідного спеціаліста
Вітаю, я Орест Коваль, провідний спеціаліст Workman по затискних пристроях. Модель GH-101-B — це спеціалізований інструмент для створення просунутих складальних систем. З особистого досвіду: надійність затиску вимірюється в циклах. Як і всі наші затискачі, ця модель проходить тест на 20 000 циклів відкриття/закриття під номінальним навантаженням в 100 кг. Особливу увагу ми приділяємо осям-заклепкам із загартованої сталі. Їх знос після тесту не повинен перевищувати 2%. Я проектував складальний кондуктор для серійного виробництва невеликих ящиків. Мені потрібно було притискати бічні стінки до вертикальних упорів. Затискачі зі звичайною основою просто нікуди було кріпити. Саме модель GH-101-B з її прямою основою дозволила мені змонтувати притиски на вертикальні пластини кондуктора. Пара професійних порад: Лайфхак №1 — при монтажі цього затискача на вертикальну поверхню, використовуйте всі чотири кріпильні отвори. Це забезпечить максимальну жорсткість. Лайфхак №2 — кут відкриття рукоятки становить всього 65 градусів, що робить його ідеальним для установки в ряд, близько один до одного — рукоятки не заважатимуть сусіднім затискачам. Мій вердикт: це незамінний елемент для створення складних та ефективних складальних пристосувань. Його бічне кріплення відкриває нові можливості в проектуванні кондукторів. Це розумне інженерне рішення для підвищення продуктивності серійної роботи. Я особисто контролюю якість сталі та точність заклепок у кожному затиску.

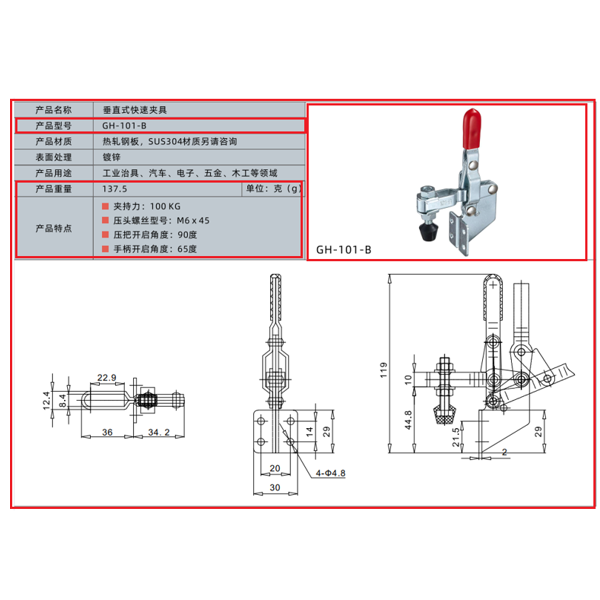

Технічні характеристики
- Модель: WorkMan GH-101-B
- Тип: Вертикальний швидкозатискний затискач з прямою основою
- Зусилля утримання: 100 кг
- Матеріал: Оцинкована вуглецева сталь
- Притискний гвинт: M6 × 45 мм
- Кут відкриття важеля: 90°
- Кут відкриття рукоятки: 65°
- Загальна висота (закрито): 119 мм
- Розмір основи: 34.2 x 30 мм
- Кріпильні отвори: 4 шт., Ø 4.8 мм
