Инженерный замысел: Мощность и эргономика для промышленных задач

В условиях серийного производства и интенсивных сборочных работ, где оснастка используется непрерывно, требования к ее надежности и эргономике максимальны. Вертикальный зажим WorkMan GH-101-D был спроектирован как профессиональный инструмент для таких задач. Его инженерная цель — объединить мощное удерживающее усилие в 180 кг с прочной, устойчивой конструкцией и эргономичной рукояткой для снижения утомляемости оператора.

Ключевые технологии и материалы

• Усиленный шарнирно-рычажный механизм (180 кг): В основе конструкции лежит мощный рычажный механизм (toggle clamp), рассчитанный на удерживающее усилие до 180 кг. Все оси и заклепки выполнены из закаленной стали, что обеспечивает высокий циклический ресурс и стабильность усилия прижима на протяжении всего срока службы.
• Эргономичная рукоятка: В отличие от простых металлических ручек, эта модель оснащена большой пластиковой рукояткой с анатомическим рельефом. Это инженерное решение обеспечивает комфортный и уверенный хват, снижает нагрузку на кисть оператора при частых циклах фиксации и не скользит в руке.
• Широкое фланцевое основание: Увеличенная площадь основания с четырьмя крепежными точками обеспечивает максимальную жесткость и стабильность при монтаже на верстак или в кондуктор. Это исключает смещение или вибрацию зажима даже при максимальной нагрузке.

Профессиональные сценарии применения

Эта модель является идеальным выбором для создания профессиональной сборочной и сварочной оснастки:

• Сварочные кондукторы: Надежная фиксация металлических деталей для серийной сварки, где требуется сильный прижим для предотвращения тепловой деформации.
• Фрезерные и сверлильные приспособления: Использование на столах станков для быстрой и жесткой фиксации заготовок из дерева, пластика или металла.
• Сборочные линии: Применение на сборочных кондукторах для быстрой фиксации компонентов при сборке изделий, например, в мебельном производстве.
• Тестовые стенды: Использование в качестве быстрых зажимов для удержания образцов или деталей во время вибрационных или механических испытаний.

Комментарий от ведущего специалиста

Здравствуйте, я Орест Коваль, ведущий специалист Workman по зажимным приспособлениям. Модель GH-101-D — это профессиональный стандарт для создания надежной и долговечной оснастки. Из личного опыта: надежность зажима измеряется в циклах под нагрузкой. Мы тестируем этот механизм на стенде циклических нагрузок. Он должен выдержать минимум 50 000 циклов открытия/закрытия под номинальной нагрузкой в 180 кг. Заклепки осей изготовлены из закаленной стали и имеют увеличенный диаметр, что обеспечивает огромный запас прочности. Я проектировал сборочный кондуктор для серийного сверления отверстий в стальном профиле. Требовался очень жесткий прижим. Я установил четыре таких зажима GH-101-D. Их большое усилие и широкая база обеспечили "мертвую" фиксацию. Пара профессиональных советов: Лайфхак №1 — при настройке прижимного винта, добейтесь того, чтобы рычаг в конце хода защелкивался с упругим, но не чрезмерным усилием. Это продлит жизнь механизма. Лайфхак №2 — большое основание позволяет крепить зажим не только на плоскость, но и на угловой кронштейн для создания приспособлений с фиксацией под углом. Мой вердикт: это настоящий промышленный зажим. Мощный, надежный и эргономичный. Он создан для тех, кто делает ставку на скорость и повторяемость результата. Идеальная основа для любого профессионального кондуктора. Я лично контролирую качество стали и прочность заклепок в каждом зажиме.

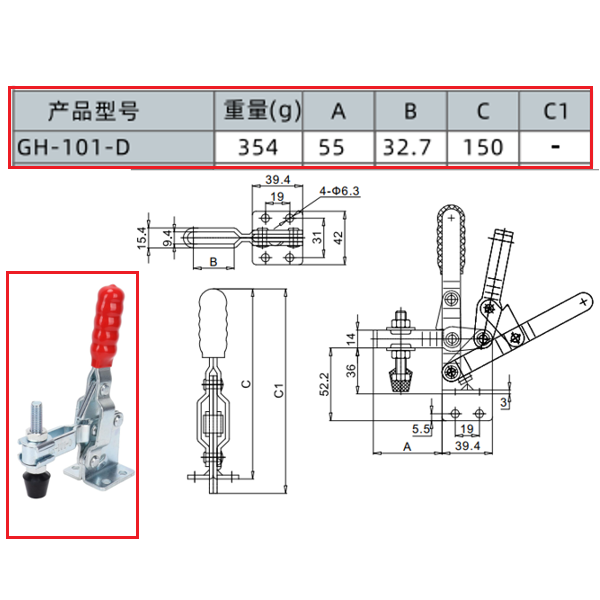

Технические характеристики

• Модель: WorkMan GH-101-D
• Тип: Вертикальный быстрозажимной зажим (toggle clamp)
• Усилие удержания: 180 кг
• Материал: Оцинкованная углеродистая сталь
• Рукоятка: Эргономичная, пластиковая
• Прижимной винт: M8 (регулируемый)
• Угол открытия рычага: 90°
• Угол открытия рукоятки: 65°
• Высота (в открытом положении): 150 мм
• Размер основания: 39,4 × 39,4 мм
• Крепежные отверстия: 4 шт., Ø 6.3 мм
