Інженерний задум: Потужність та ергономіка для промислових завдань

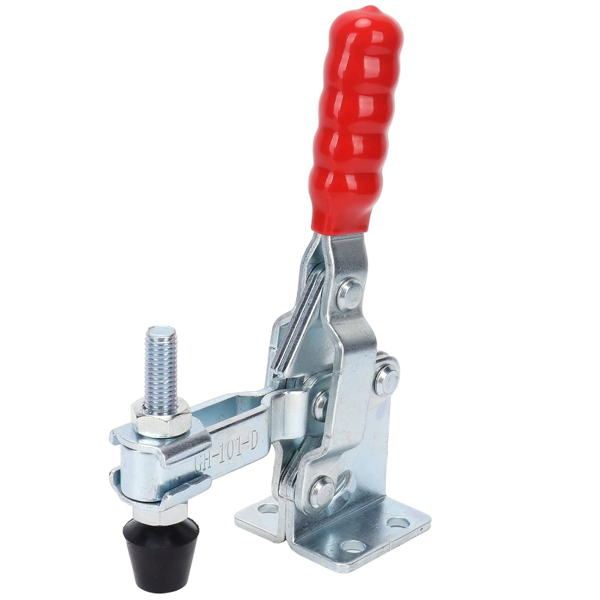

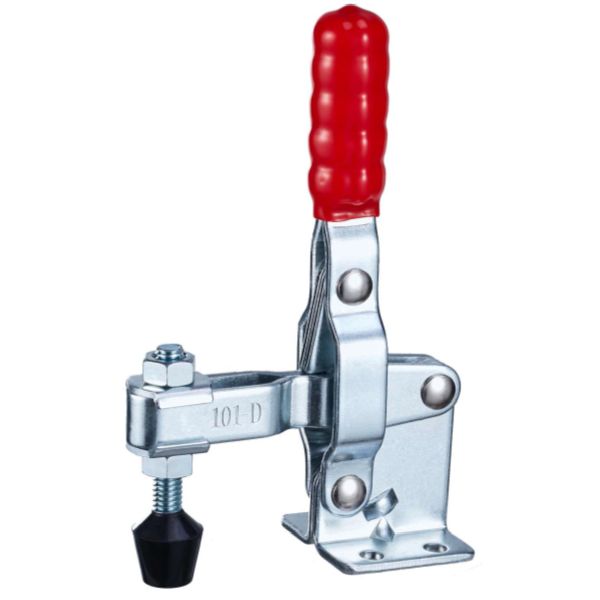

В умовах серійного виробництва та інтенсивних складальних робіт, де оснащення використовується безперервно, вимоги до його надійності та ергономіки максимальні. Вертикальний затискач WorkMan GH-101-D був спроектований як професійний інструмент для таких завдань. Його інженерна мета — об'єднати потужне утримуюче зусилля в 180 кг з міцною, стійкою конструкцією та ергономічною рукояткою для зниження стомлюваності оператора.
Ключові технології та матеріали
- Посилений шарнірно-важільний механізм (180 кг): В основі конструкції лежить потужний важільний механізм (toggle clamp), розрахований на утримуюче зусилля до 180 кг. Всі осі та заклепки виконані із загартованої сталі, що забезпечує високий циклічний ресурс та стабільність зусилля притиску протягом усього терміну служби.

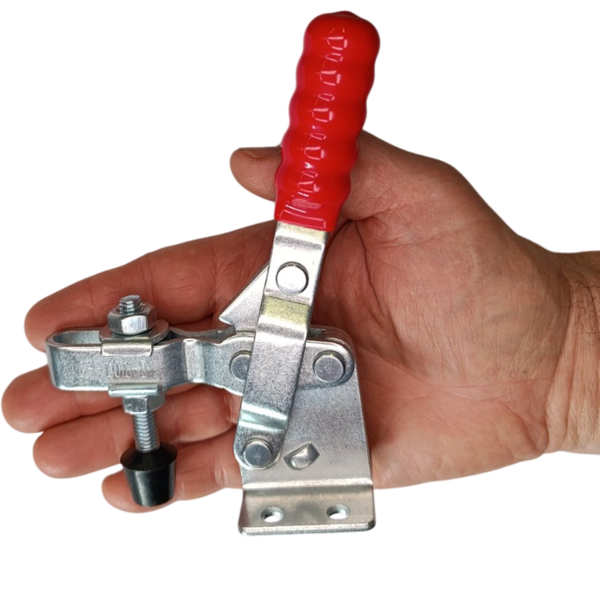

- Ергономічна рукоятка: На відміну від простих металевих ручок, ця модель оснащена великою пластиковою рукояткою з анатомічним рельєфом. Це інженерне рішення забезпечує комфортний та впевнений хват, знижує навантаження на кисть оператора при частих циклах фіксації та не ковзає в руці.
- Широка фланцева основа: Збільшена площа основи з чотирма кріпильними отворами забезпечує максимальну жорсткість та стабільність при монтажі на верстак або в кондуктор. Це виключає зміщення або вібрацію затискача навіть при максимальному навантаженні.
Професійні сценарії застосування
Ця модель є ідеальним вибором для створення професійного складального та зварювального оснащення:
- Зварювальні кондуктори: Надійна фіксація металевих деталей для серійного зварювання, де потрібен сильний притиск для запобігання тепловій деформації.
- Фрезерні та свердлильні пристосування: Використання на столах верстатів для швидкої та жорсткої фіксації заготовок з дерева, пластику або металу.
- Складальні лінії: Застосування на складальних кондукторах для швидкої фіксації компонентів при складанні виробів, наприклад, у меблевому виробництві.
- Тестові стенди: Використання як швидких затискачів для утримання зразків або деталей під час вібраційних або механічних випробувань.
Коментар від провідного спеціаліста
Вітаю, я Орест Коваль, провідний спеціаліст Workman по затискних пристроях. Модель GH-101-D — це професійний стандарт для створення надійного та довговічного оснащення. З особистого досвіду: надійність затиску вимірюється в циклах під навантаженням. Ми тестуємо цей механізм на стенді циклічних навантажень. Він повинен витримати мінімум 50 000 циклів відкриття/закриття під номінальним навантаженням в 180 кг. Заклепки осей виготовлені із загартованої сталі та мають збільшений діаметр, що забезпечує величезний запас міцності. Я проектував складальний кондуктор для серійного свердління отворів у сталевому профілі. Потрібен був дуже жорсткий притиск. Я встановив чотири таких затискачі GH-101-D. Їх велике зусилля та широка база забезпечили "мертву" фіксацію. Пара професійних порад: Лайфхак №1 — при налаштуванні притискного гвинта, досягніть того, щоб важіль в кінці ходу замикався з пружним, але не надмірним зусиллям. Це продовжить життя механізму. Лайфхак №2 — велика основа дозволяє кріпити затискач не тільки на площину, а й на кутовий кронштейн для створення пристосувань з фіксацією під кутом. Мій вердикт: це справжній промисловий затискач. Потужний, надійний та ергономічний. Він створений для тих, хто робить ставку на швидкість та повторюваність результату. Ідеальна основа для будь-якого професійного кондуктора. Я особисто контролюю якість сталі та міцність заклепок у кожній партії.

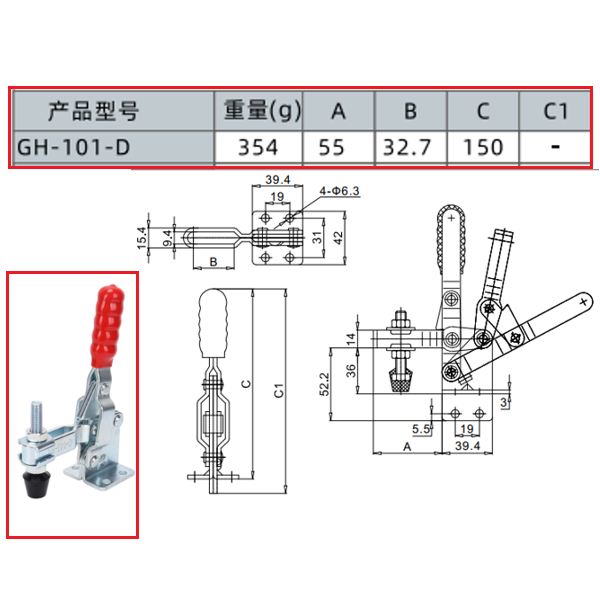

Технічні характеристики
- Модель: WorkMan GH-101-D
- Тип: Вертикальний швидкозатискний затискач (toggle clamp)
- Зусилля утримання: 180 кг
- Матеріал: Оцинкована вуглецева сталь
- Рукоятка: Ергономічна, пластикова
- Притискний гвинт: M8 (регульований)
- Кут відкриття важеля: 90°
- Кут відкриття рукоятки: 65°
- Загальна висота (закрито): 119 мм
- Розмір основи: 39,4 × 39,4 мм
- Кріпильні отвори: 4 шт., Ø 6.3 мм
