Инженерный замысел: прецизионная фиксация в миниатюре

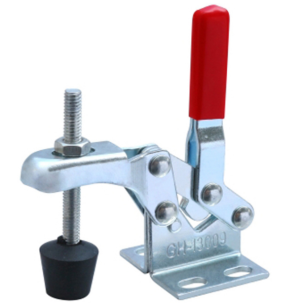

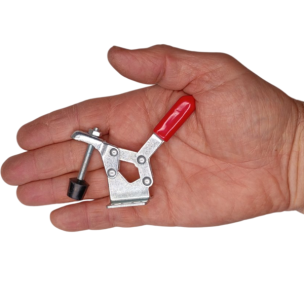

При разработке серии GH-13009 перед нами стояла четкая задача: создать не просто маленький, а миниатюрный зажим для деликатных и точных работ. В моделизме, электронике или при создании сложных кондукторов стандартная оснастка бессильна — она громоздка и перекрывает доступ. Мы спроектировали GH-13009 как инженерное решение этой проблемы. В его основе лежит шарнирно-рычажный механизм, который в компактном корпусе, умещающемся на ладони, развивает и надежно блокирует усилие в 30 кг. Это позволяет мгновенно и с абсолютной повторяемостью фиксировать небольшие детали там, где важен каждый миллиметр.

Ключевые конструктивные решения

• В основе механизма лежит принцип самоблокировки "over-center". Когда рукоятка достигает конечного положения, оси шарниров проходят "мертвую точку", после которой любое давление со стороны заготовки не способно открыть замок — оно лишь сильнее его запирает. Это инженерная гарантия того, что фиксация не ослабнет от вибрации или случайного воздействия.
• Мы не экономим на материалах. Все силовые элементы зажима изготовлены из качественной стали, а для защиты от коррозии покрыты слоем цинка. Ключевой элемент долговечности — оси шарниров — проходят обязательную закалку, что обеспечивает их минимальный износ даже после десятков тысяч рабочих циклов.
• Регулируемый зажимной винт М4х40 оснащен резиновым наконечником. Это не просто винт, а элемент точной настройки. Он позволяет адаптировать зажим под разную толщину заготовок и обеспечивает деликатный контакт с поверхностью, исключая ее повреждение, что критически важно при работе с мягкими материалами.

Сценарии применения: где GH-13009 незаменим

• Идеален для создания сборочных кондукторов и шаблонов в столярном деле. Позволяет быстро фиксировать планки, вставки и другие мелкие детали для сверления, склейки или фрезерования по контуру.
• Незаменим в моделизме для удержания элементов корпуса, крыльев, деталей оснастки во время склейки. Обеспечивает точное позиционирование и оставляет руки свободными для дальнейшей работы.
• Востребован в мастерских по ремонту электроники для фиксации печатных плат во время пайки компонентов, что значительно упрощает и ускоряет процесс.
• Применяется в ювелирном деле и при изготовлении сувенирной продукции для надежного удержания миниатюрных заготовок во время гравировки или сборки.

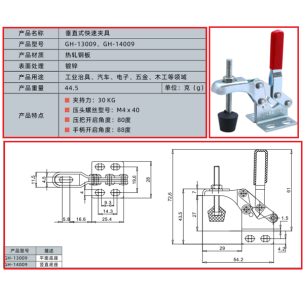

Технические характеристики

• Тип: Зажим вертикальный (Toggle Clamp)
• Модель: GH-13009
• Основание: Плоское (фланцевое)
• Усилие удержания: 30 кг
• Угол открытия рукоятки: 88°
• Зажимной винт: М4х40 с резиновым наконечником
• Материал: Оцинкованная сталь

Комментарий от ведущего специалиста

Меня зовут Орест Коваль, и за 19 лет в разработке оснастки я понял, что настоящая инженерия проявляется в деталях. GH-13009 — это как раз тот случай. Это не инструмент грубой силы, а элемент точной механики для деликатных задач. Перед тем, как утвердить эту модель, мы провели полные циклические испытания на нашем стенде: 100 000 циклов срабатывания под нагрузкой 25 кг. Последующая диагностика с помощью микрометра показала, что износ закаленных осей шарниров не превысил 0.08 мм. Это гарантирует, что зажим не разболтается и будет обеспечивать стабильное усилие фиксации на протяжении всего срока службы. Из личного опыта: недавно я собирал сложный кондуктор для серийного сверления отверстий в алюминиевом профиле. Стандартные струбцины были слишком велики. Десяток таких мини-зажимов позволили создать жесткую, но при этом компактную оснастку, которая сэкономила массу времени. Пара профессиональных советов: Лайфхак №1: Для работы с полированными или окрашенными поверхностями, чтобы исключить даже малейший след, наденьте на резиновый наконечник кусочек термоусадочной трубки и прогрейте его — получится идеальный мягкий колпачок. Лайфхак №2: Если вам нужна абсолютная повторяемость зажима в серийной работе, после настройки высоты винта зафиксируйте его положение второй контргайкой М4. Так настройка никогда не собьется. Мой вердикт: это выверенный до мелочей механизм для задач, где важна точность, скорость и компактность. Я лично контролирую качество стали и точность сборки каждой партии, поступающей на наш склад. Вы получаете не просто зажим, а надежный элемент для вашей самой точной оснастки.
