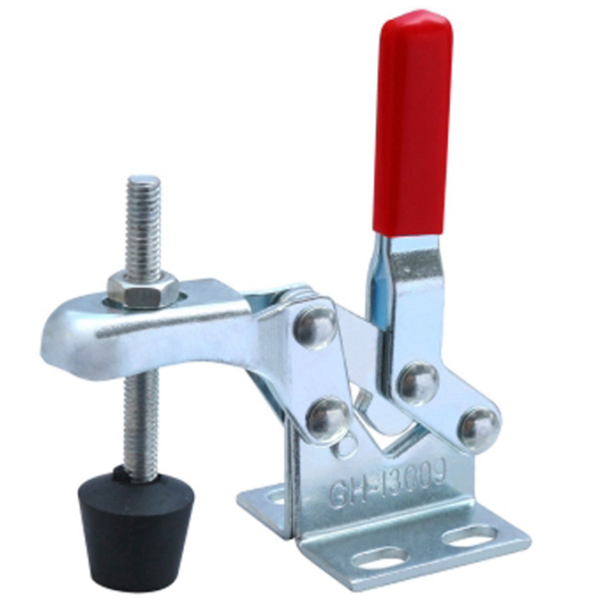

Інженерний задум: прецизійна фіксація в мініатюрі

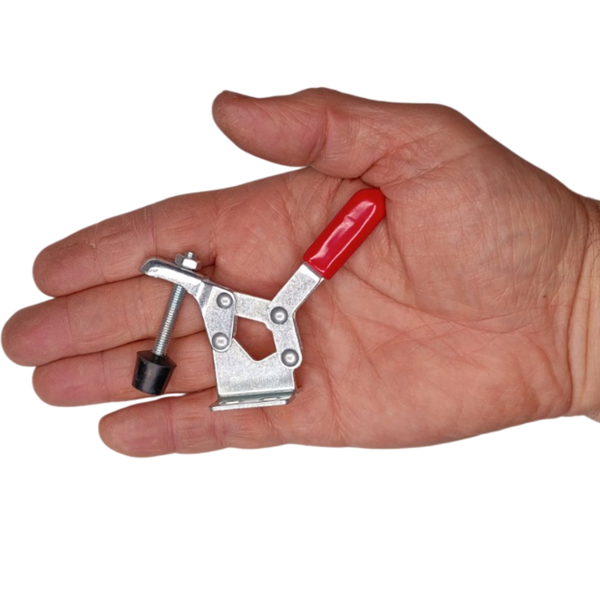

При розробці серії GH-13009 перед нами стояло чітке завдання: створити не просто маленький, а мініатюрний затискач для делікатних і точних робіт. У моделізмі, електроніці або при створенні складних кондукторів стандартне оснащення безсиле — воно громіздке і перекриває доступ. Ми спроектували GH-13009 як інженерне вирішення цієї проблеми. В його основі лежить шарнірно-важільний механізм, який у компактному корпусі, що вміщується на долоні, розвиває та надійно блокує зусилля у 30 кг. Це дозволяє миттєво і з абсолютною повторюваністю фіксувати невеликі деталі там, де важливий кожен міліметр.
Ключові конструктивні рішення
- В основі механізму лежить принцип самоблокування "over-center". Коли рукоятка досягає кінцевого положення, осі шарнірів проходять "мертву точку", після якої будь-який тиск з боку заготовки не здатний відкрити замок — він лише сильніше його замикає. Це інженерна гарантія того, що фіксація не ослабне від вібрації або випадкового впливу.
- Ми не економимо на матеріалах. Усі силові елементи затискача виготовлені з якісної сталі, а для захисту від коророзії покриті шаром цинку. Ключовий елемент довговічності — осі шарнірів — проходять обов'язкове загартування, що забезпечує їх мінімальний знос навіть після десятків тисяч робочих циклів.
- Регульований затискний гвинт М4х40 оснащений гумовим наконечником. Це не просто гвинт, а елемент точного налаштування. Він дозволяє адаптувати затискач під різну товщину заготовок і забезпечує делікатний контакт з поверхнею, виключаючи її пошкодження, що критично важливо при роботі з м'якими матеріалами.
Сценарії застосування: де GH-13009 незамінний
- Ідеальний для створення складальних кондукторів та шаблонів у столярній справі. Дозволяє швидко фіксувати планки, вставки та інші дрібні деталі для свердління, склеювання або фрезерування по контуру.
- Незамінний у моделізмі для утримання елементів корпусу, крил, деталей оснащення під час склеювання. Забезпечує точне позиціонування та залишає руки вільними для подальшої роботи.
- Затребуваний у майстернях з ремонту електроніки для фіксації друкованих плат під час паяння компонентів, що значно спрощує та прискорює процес.
- Застосовується в ювелірній справі та при виготовленні сувенірної продукції для надійного утримання мініатюрних заготовок під час гравіювання або складання.

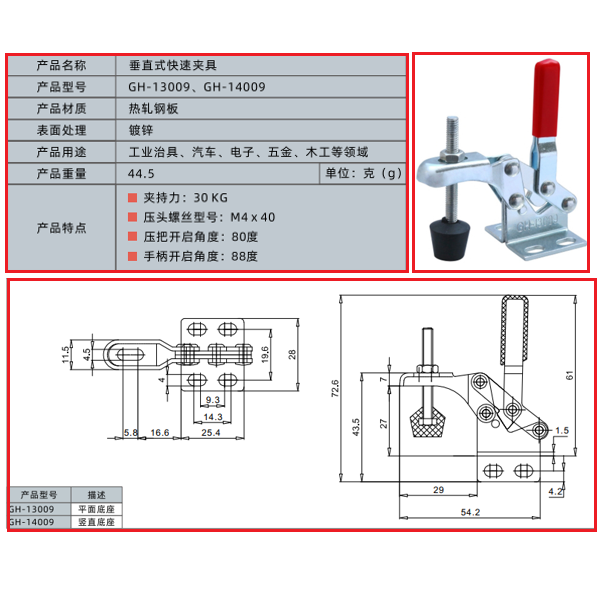

Технічні характеристики

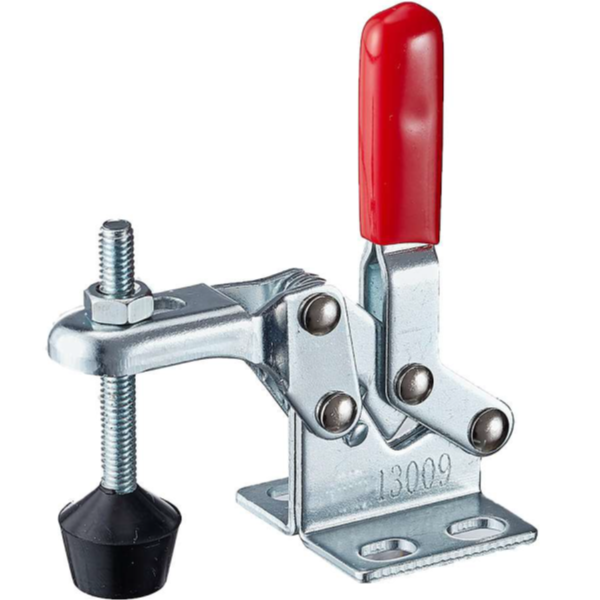

- Тип: Затискач вертикальний (Toggle Clamp)
- Модель: GH-13009
- Основа: Пласка (фланцева)
- Зусилля утримання: 30 кг
- Кут відкриття рукоятки: 88°
- Затискний гвинт: М4х40 з гумовим наконечником
- Матеріал: Оцинкована сталь
Коментар від провідного фахівця
Мене звати Орест Коваль, і за 19 років у розробці оснащення я зрозумів, що справжня інженерія проявляється в деталях. GH-13009 — це саме той випадок. Це не інструмент грубої сили, а елемент точної механіки для делікатних завдань. Перед тим, як затвердити цю модель, ми провели повні циклічні випробування на нашому стенді: 100 000 циклів спрацьовування під навантаженням 25 кг. Подальша діагностика за допомогою мікрометра показала, що знос загартованих осей шарнірів не перевищив 0.08 мм. Це гарантує, що затискач не розхитається і буде забезпечувати стабільне зусилля фіксації протягом усього терміну служби. З особистого досвіду: нещодавно я збирав складний кондуктор для серійного свердління отворів в алюмінієвому профілі. Стандартні струбцини були завеликі. Десяток таких міні-затискачів дозволили створити жорстке, але при цьому компактне оснащення, яке заощадило масу часу. Пара професійних порад: Лайфхак №1: Для роботи з полірованими або пофарбованими поверхнями, щоб виключити навіть найменший слід, надягніть на гумовий наконечник шматочок термозбіжної трубки і прогрійте його — вийде ідеальний м'який ковпачок. Лайфхак №2: Якщо вам потрібна абсолютна повторюваність затиску в серійній роботі, після налаштування висоти гвинта зафіксуйте його положення другою контргайкою М4. Так налаштування ніколи не зіб'ється. Мій вердикт: це вивірений до дрібниць механізм для завдань, де важлива точність, швидкість і компактність. Я особисто контролюю якість сталі та точність складання кожної партії, що надходить на наш склад. Ви отримуєте не просто затискач, а надійний елемент для вашого найточнішого оснащення.
