Инженерный замысел: Скорость и стабильность для серийных задач
При разработке модели GH-12130 перед нами стояла четкая задача: создать компактный, но мощный зажим для быстрой фиксации деталей в кондукторах, шаблонах и сборочных приспособлениях. Обычные винтовые струбцины катастрофически медленные для серийной работы. Наш ответ — шарнирно-рычажный механизм. Вся конструкция GH-12130 основана на принципе "мертвой точки" (over-center lock). Когда вы меняете положение рукоятки, оси рычагов проходят положение, в котором давление со стороны заготовки уже не может открыть замок — оно лишь сильнее его блокирует. Это позволяет одним движением руки зафиксировать деталь с мертвой хваткой в 227 кг и так же мгновенно ее освободить.
Ключевые конструктивные решения
Это усилие в 227 кг достигается не грубой силой, а точностью инженерной геометрии. Мы сосредоточились на трех ключевых аспектах: геометрия, материалы и долговечность.
- Силовой механизм: Все силовые элементы и рычаги выполнены из толстой углеродистой стали. Мы не экономим на металле: корпус не "дышит" и не изгибается даже при пиковых нагрузках, гарантируя, что ваша оснастка сохранит геометрию.
- Износостойкие шарниры: Вся нагрузка в таком механизме ложится на оси. Мы используем только закаленные стальные штифты во всех шарнирных соединениях. Это критически важно для предотвращения появления люфта даже после десятков тысяч циклов срабатывания.
- Точная настройка: Зажим оснащен прижимным винтом M8x70 с резиновым наконечником. Это позволяет точно отрегулировать высоту и силу прижима под конкретную деталь, а эластичный наконечник защищает мягкие материалы, такие как дерево или пластик, от вмятин.
- Защитное покрытие: Полная оцинковка всех компонентов защищает зажим от коррозии в условиях мастерской, сохраняя плавность хода механизма на весь срок службы.
Сценарии применения: где GH-12130 незаменим
Этот зажим — идеальный силовой элемент для создания кастомной оснастки. Он создан для ситуаций, где требуется многократно, быстро и с одинаковым усилием фиксировать небольшие заготовки.
- Сверлильные кондукторы: Незаменим для серийного сверления. Вы монтируете зажим на основание кондуктора, и он мгновенно фиксирует каждую новую планку или деталь точно напротив сверлильной втулки.
- Сборочные и сварочные шаблоны: Идеален для удержания мелких и средних деталей под нужным углом для сварки, пайки или сборки. Усилие в 227 кг надежно удерживает элементы от смещения при нагреве.
- Работа на фрезерном столе: Используется для создания шаблонов для фрезерования по контуру. Быстросъемный зажим позволяет надежно фиксировать заготовку, не мешая движению фрезера.
- Контрольные приспособления: Применяется на постах контроля качества для быстрой установки и фиксации образцов продукции для проведения точных замеров.

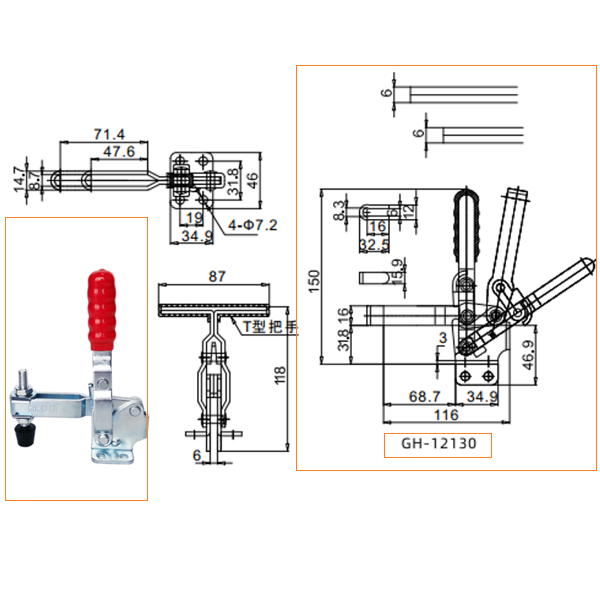

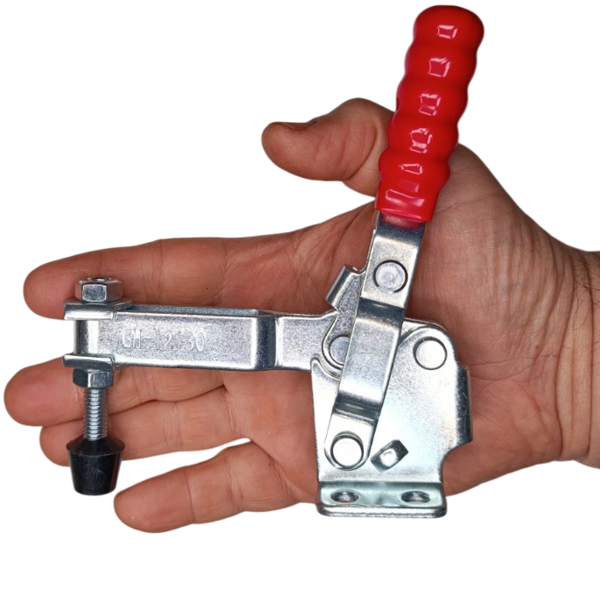

Технические характеристики

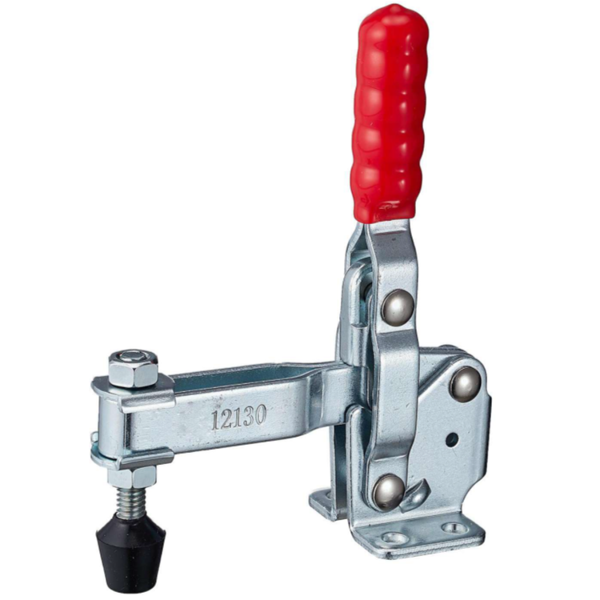

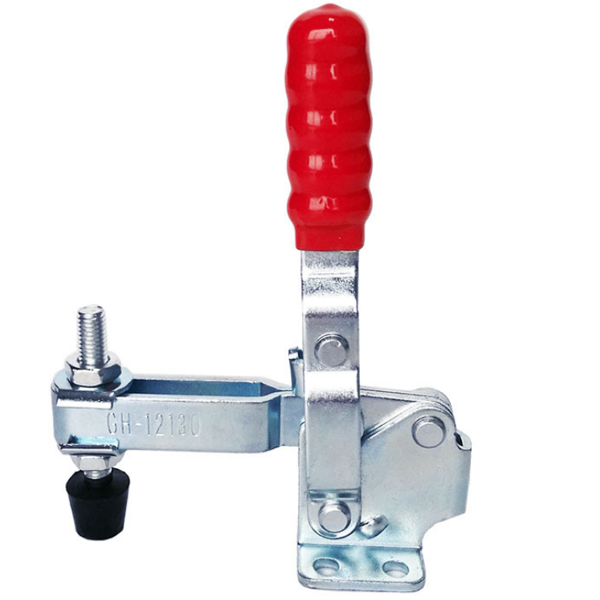

- Модель: WorkMan GH-12130
- Тип: Зажим рычажный вертикальный (Toggle Clamp)
- Усилие удержания: 227 кг
- Прижимной винт: М8х70 мм
- Угол открытия рукоятки: 60°
- Угол открытия скобы (прижимной лапки): 100°
- Материал: Оцинкованная углеродистая сталь
- Вес: 373 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль, я 19 лет занимаюсь разработкой и контролем качества зажимных приспособлений. Модель GH-12130 — это классика, доведенная до ума. Не дайте компактным размерам вас обмануть: эти 227 кг — честное, выверенное усилие, обеспеченное геометрией рычагов. Перед тем как запустить эту партию, мы взяли образцы и прогнали их на стенде на 50 000 циклов полного срабатывания. Люфт в осях после теста не превысил 0.08 мм — это гарантия, что зажим не "поплывет" и ваша оснастка будет точной. Из личного опыта: я делал партию разделочных досок и использовал шаблон для фрезерования рукояток. Мне нужно было обработать 50 штук. С обычными струбцинами я бы потратил полдня. Я поставил два зажима GH-12130 на шаблон — фиксация и съем каждой доски занимали ровно две секунды. Пара профессиональных советов: Лайфхак №1: При настройке винта добейтесь, чтобы рукоятка в нижнем положении "щелкала", проходя мертвую точку. Не нужно затягивать винт так, чтобы рукоятку приходилось забивать молотком — вы не увеличите силу, но создадите избыточную нагрузку на оси. Легкий щелчок — это идеальная блокировка. Лайфхак №2: Резиновый наконечник съемный. Если прихватываете сваркой деталь, снимите его. Голый винт М8 даст вам надежный контакт и не расплавится. Мой вердикт: это не просто зажим, это строительный блок для вашей серийной работы. Он спроектирован с тройным запасом прочности по осям и рассчитан на сотни тысяч циклов. Я лично проверяю качество клепки шарниров в каждой партии. Вы получаете инструмент, который экономит ваше время и гарантирует повторяемость результата.
