Інженерний задум: Швидкість та стабільність для серійних завдань
При розробці моделі GH-12130 перед нами стояло чітке завдання: створити компактний, але потужний затискач для швидкої фіксації деталей в кондукторах, шаблонах і складальних пристроях. Звичайні гвинтові струбцини катастрофічно повільні для серійної роботи. Наша відповідь — шарнірно-важільний механізм. Вся конструкція GH-12130 заснована на принципі "мертвої точки" (over-center lock). Коли ви змінюєте положення рукоятки, осі важелів проходять положення, в якому тиск з боку заготовки вже не може відкрити замок — він лише сильніше його блокує. Це дозволяє одним рухом руки зафіксувати деталь з мертвою хваткой в 227 кг і так само миттєво її звільнити.
Ключові конструктивні рішення
Це зусилля в 227 кг досягається не грубою силою, а точністю інженерної геометрії. Ми зосередилися на трьох ключових аспектах: геометрія, матеріали та довговічність.
- Силовий механізм: Всі силові елементи та важелі виготовлені з товстої вуглецевої сталі. Ми не економимо на металі: корпус не "дихає" і не згинається навіть при пікових навантаженнях, гарантуючи, що ваше оснащення збереже геометрію.
- Зносостійкі шарніри: Все навантаження в такому механізмі лягає на осі. Ми використовуємо тільки загартовані сталеві штифти у всіх шарнірних з'єднаннях. Це критично важливо для запобігання появи люфту навіть після десятків тисяч циклів спрацьовування.
- Точне налаштування: Затискач оснащений притискним гвинтом M8x70 з гумовим наконечником. Це дозволяє точно відрегулювати висоту і силу притиску під конкретну деталь, а еластичний наконечник захищає м'які матеріали, такі як дерево або пластик, від вм'ятин.
- Захисне покриття: Повне оцинкування всіх компонентів захищає затискач від корозії в умовах майстерні, зберігаючи плавність ходу механізму на весь термін служби.
Сценарії застосування: де GH-12130 незамінний
Цей затискач — ідеальний силовий елемент для створення кастомного оснащення. Він створений для ситуацій, де потрібно багаторазово, швидко і з однаковим зусиллям фіксувати невеликі заготовки.
- Свердлильні кондуктори: Незамінний для серійного свердління. Ви монтуєте затискач на основу кондуктора, і він миттєво фіксує кожну нову планку або деталь точно навпроти свердлильної втулки.
- Складальні та зварювальні шаблони: Ідеальний для утримання дрібних і середніх деталей під потрібним кутом для зварювання, паяння або складання. Зусилля в 227 кг надійно утримує елементи від зсуву при нагріванні.
- Робота на фрезерному столі: Використовується для створення шаблонів для фрезерування за контуром. Швидкознімний затискач дозволяє надійно фіксувати заготовку, не заважаючи руху фрезера.
- Контрольні пристосування: Застосовується на постах контролю якості для швидкого встановлення та фіксації зразків продукції для проведення точних вимірів.

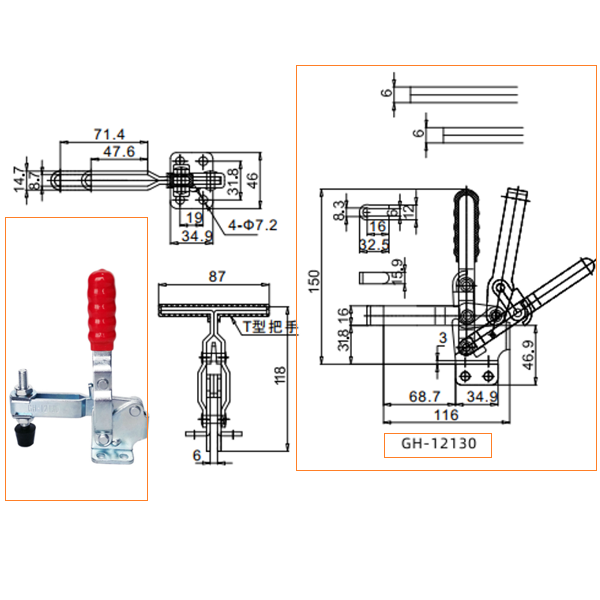

Технические характеристики

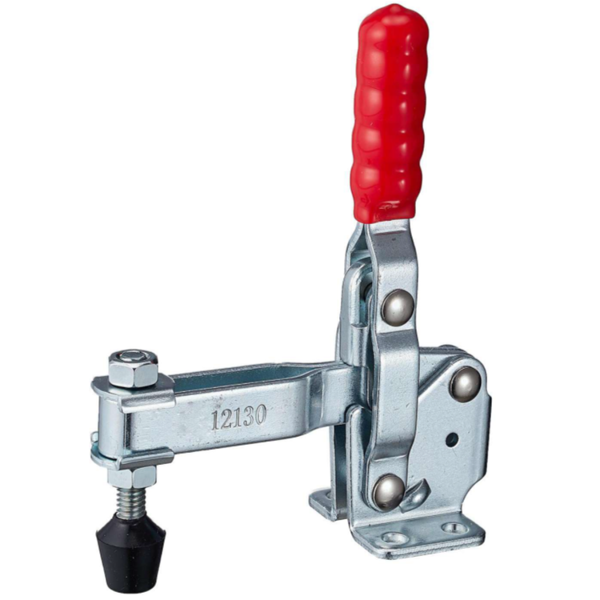

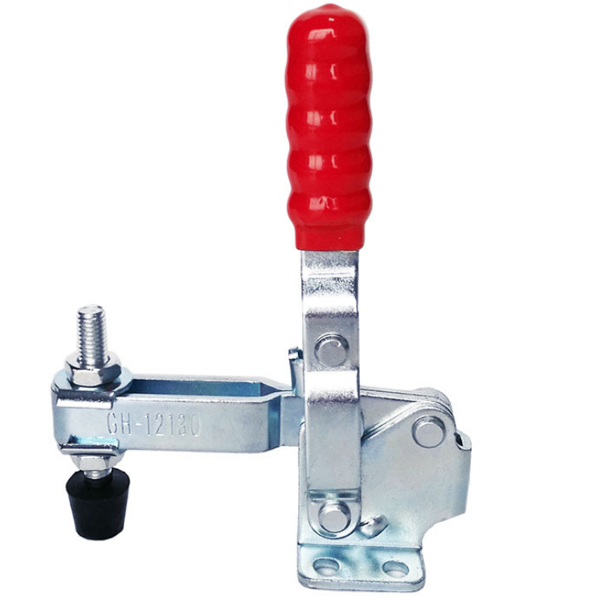

- Модель: WorkMan GH-12130
- Тип: Затискач важільний вертикальний (Toggle Clamp)
- Зусилля утримання: 227 кг
- Притискний гвинт: М8х70 мм
- Кут відкриття рукоятки: 60°
- Кут відкриття скоби (притискної лапки): 100°
- Матеріал: Оцинкована вуглецева сталь
- Вага: 373 г
Коментар від провідного фахівця

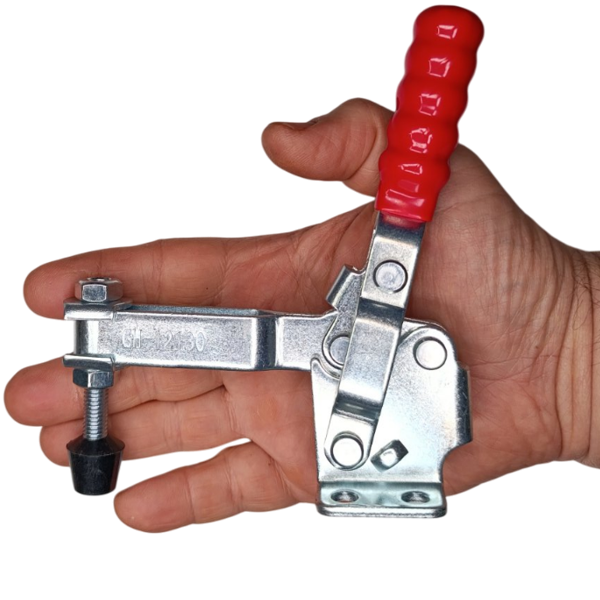

Мене звати Орест Коваль, я 19 років займаюся розробкою та контролем якості затискних пристосувань. Модель GH-12130 — це класика, доведена до розуму. Не дайте компактним розмірам вас обмануть: ці 227 кг — чесне, вивірене зусилля, забезпечене геометрією важелів. Перед тим як запустити цю партію, ми взяли зразки і прогнали їх на стенді на 50 000 циклів повного спрацьовування. Люфт в осях після тесту не перевищив 0.08 мм — це гарантія, що затискач не "попливе" і ваше оснащення буде точним. З особистого досвіду: я робив партію обробних дощок і використовував шаблон для фрезерування рукояток. Мені потрібно було обробити 50 штук. Зі звичайними струбцинами я б витратив півдня. Я поставив два затискачі GH-12130 на шаблон — фіксація і знімання кожної дошки займали рівно дві секунди. Пара професійних порад: Лайфхак №1: При налаштуванні гвинта добийтеся, щоб рукоятка в нижньому положенні "клацала", проходячи мертву точку. Не потрібно затягувати гвинт так, щоб рукоятку доводилося забивати молотком — ви не збільшите силу, але створите надлишкове навантаження на осі. Легке клацання — це ідеальне блокування. Лайфхак №2: Гумовий наконечник знімний. Якщо прихоплюєте зварюванням деталь, зніміть його. Голий гвинт М8 дасть вам надійний контакт і не розплавиться. Мій вердикт: це не просто затискач, це будівельний блок для вашої серійної роботи. Він спроектований з потрійним запасом міцності по осях і розрахований на сотни тисяч циклів. Я особисто перевіряю якість клепки шарнірів у кожній партії. Ви отримуєте інструмент, який економить ваш час і гарантує повторюваність результату.
