Инженерный замысел: Увеличенный вылет и мощная фиксация

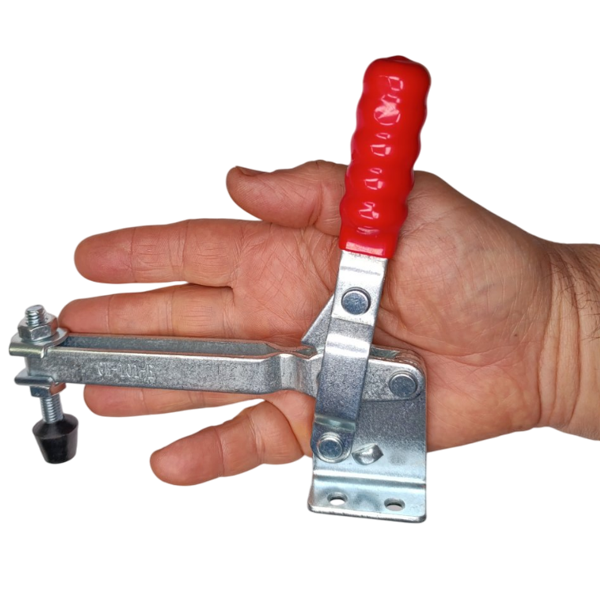

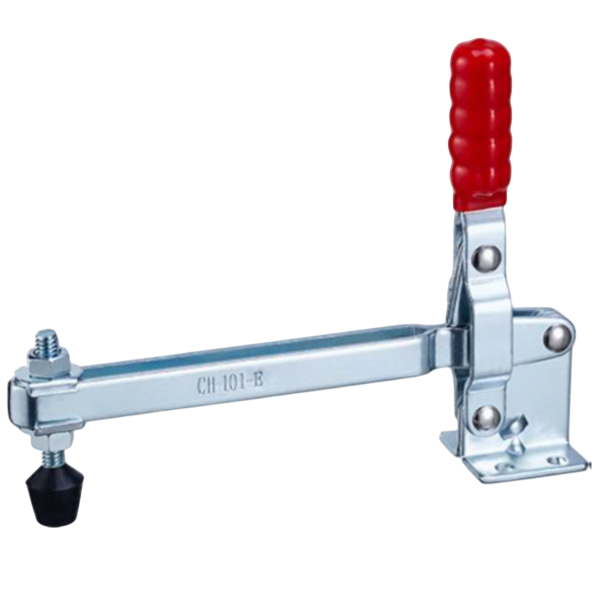

В некоторых сборочных и сварочных кондукторах точка прижима детали находится на значительном удалении от края приспособления. Стандартные зажимы не могут дотянуться до нее, что усложняет конструкцию. Вертикальный зажим WorkMan GH-101-E был спроектирован как инженерное решение этой проблемы. Его удлиненное прижимное плечо и мощное усилие в 180 кг позволяют надежно фиксировать заготовку на большом расстоянии от основания зажима.
Ключевые технологии и материалы
- Удлиненный прижимной рычаг: Главное конструктивное преимущество этой модели. Увеличенная длина U-образной скобы (87 мм от оси до винта) обеспечивает значительно больший рабочий диапазон и позволяет дотянуться до точек фиксации, недоступных для стандартных зажимов.
- Усиленный шарнирно-рычажный механизм (180 кг): Чтобы компенсировать увеличенный рычаг, вся конструкция выполнена из утолщенной горячекатаной стали, а оси шарниров имеют увеличенный диаметр. Это обеспечивает высокое усилие удержания в 180 кг и гарантирует жесткость и надежность при работе.
- Широкое фланцевое основание: Мощное усилие требует надежного крепления. Широкое основание (82,7 x 39,4 мм) с четырьмя крепежными отверстиями обеспечивает максимальную стабильность и равномерно распределяет нагрузку на поверхность верстака или кондуктора.
Профессиональные сценарии применения
Эта модель незаменима при создании специализированной станочной и сборочной оснастки:
- Сварочные кондукторы: Фиксация деталей на удалении от края стола или других элементов кондуктора.
- Деревообрабатывающие приспособления: Создание кареток для торцовочных и фрезерных станков, где нужно прижимать заготовку на расстоянии от направляющей.
- Сборочные линии: Использование на сборочных кондукторах для фиксации крупных компонентов, где требуется большой вылет прижимного элемента.
- Фиксация шаблонов: Надежное удержание больших шаблонов или лекал на листовом материале при раскрое.
Комментарий от ведущего специалиста
Здравствуйте, я Орест Коваль, ведущий специалист Workman по зажимным приспособлениям. Модель GH-101-E — это "дальнобойный" силовой инструмент в нашей линейке, созданный для решения нестандартных задач фиксации. Из личного опыта: надежность зажима измеряется в циклах под нагрузкой. Мы тестируем этот механизм на стенде циклических нагрузок. Он должен выдержать минимум 30 000 циклов открытия/закрытия под номинальной нагрузкой в 180 кг. Заклепки осей изготовлены из закаленной стали, что гарантирует отсутствие люфтов. Я создавал приспособление для фрезерования пазов в широких досках. Мне нужно было прижимать доску далеко от края каретки. Стандартные зажимы просто не дотягивались. Только модель GH-101-E с ее длинным рычагом позволила надежно зафиксировать заготовку. Пара профессиональных советов: Лайфхак №1 — прижимной винт М8х70 имеет большой диапазон регулировки. Используйте это для быстрой перенастройки кондуктора под детали разной толщины без переустановки самого зажима. Лайфхак №2 — при работе с мягкими материалами, например, сосной, подкладывайте под резиновый наконечник небольшую металлическую или фанерную пластину. Это распределит усилие в 180 кг по большей площади и предотвратит появление вмятин. Мой вердикт: это мощный и надежный зажим для создания сложных кондукторов и работы с габаритными деталями. Если стандартный зажим не дотягивается — вам нужна именно эта модель. Я лично контролирую качество стали и прочность заклепок в каждом зажиме.
Технические характеристики
- Модель: WorkMan GH-101-E
- Тип: Вертикальный быстрозажимной зажим с удлиненным плечом
- Усилие удержания: 180 кг
- Материал: Оцинкованная горячекатаная сталь
- Прижимной винт: М8 × 70 мм
- Угол открытия рычага: 100°
- Угол открытия рукоятки: 60°
- Общая длина: 150 мм
- Размер основания: 82,7 x 42 мм
- Крепежные отверстия: 4 шт., Ø 6.3 мм
