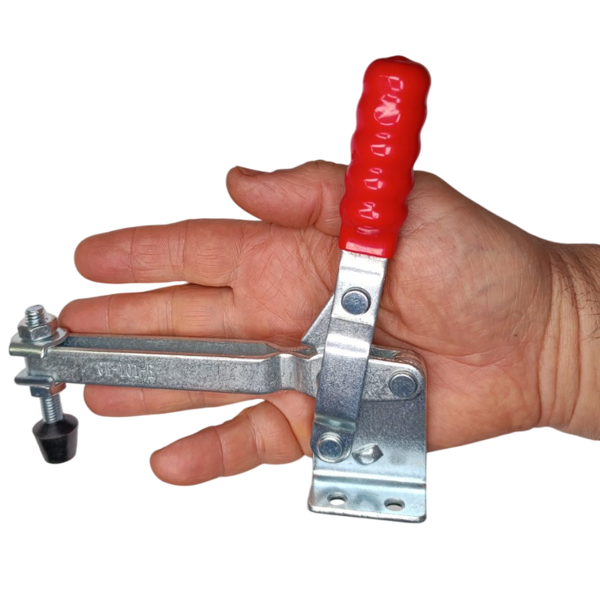

Інженерний задум: Збільшений виліт та потужна фіксація

У деяких складальних та зварювальних кондукторах точка притиску деталі знаходиться на значній відстані від краю пристосування. Стандартні затискачі не можуть дотягнутися до неї, що ускладнює конструкцію. Вертикальний затискач WorkMan GH-101-E був спроектований як інженерне вирішення цієї проблеми. Його подовжене притискне плече та потужне зусилля в 180 кг дозволяють надійно фіксувати заготовку на великій відстані від основи затискача.

Ключові технології та матеріали

• Подовжений притискний важіль: Головна конструктивна перевага цієї моделі. Збільшена довжина U-подібної скоби (87 мм від осі до гвинта) забезпечує значно більший робочий діапазон і дозволяє дотягнутися до точок фіксації, недоступних для стандартних затискачів.
• Посилений шарнірно-важільний механізм (180 кг): Щоб компенсувати збільшений важіль, вся конструкція виконана з потовщеної гарячекатаної сталі, а осі шарнірів мають збільшений діаметр. Це забезпечує високе зусилля утримання в 180 кг і гарантує жорсткість та надійність під час роботи.
• Широка фланцева основа: Потужне зусилля вимагає надійного кріплення. Широка основа (82,7 x 39,4 мм) з чотирма кріпильними отворами забезпечує максимальну стабільність та рівномірно розподіляє навантаження на поверхню верстата або кондуктора.

Професійні сценарії застосування

Ця модель незамінна при створенні спеціалізованого верстатного та складального оснащення:

• Зварювальні кондуктори: Фіксація деталей на відстані від краю столу або інших елементів кондуктора.
• Деревообробні пристосування: Створення кареток для торцювальних та фрезерних верстатів, де потрібно притискати заготовку на відстані від напрямної.
• Складальні лінії: Використання на складальних кондукторах для фіксації великих компонентів, де потрібен великий виліт притискного елемента.
• Фіксація шаблонів: Надійне утримання великих шаблонів або лекал на листовому матеріалі під час розкрою.

Коментар від провідного фахівця

Вітаю, я Орест Коваль, провідний фахівець Workman із затискних пристосувань. Модель GH-101-E — це "далекобійний" силовий інструмент у нашій лінійці, створений для вирішення нестандартних завдань фіксації. З особистого досвіду: надійність затискача вимірюється в циклах під навантаженням. Ми тестуємо цей механізм на стенді циклічних навантажень. Він повинен витримати мінімум 30 000 циклів відкриття/закриття під номінальним навантаженням в 180 кг. Заклепки осей виготовлені із загартованої сталі, що гарантує відсутність люфтів. Я створював пристосування для фрезерування пазів у широких дошках. Мені потрібно було притискати дошку далеко від краю каретки. Стандартні затискачі просто не дотягувалися. Тільки модель GH-101-E з її довгим важелем дозволила надійно зафіксувати заготовку. Декілька професійних порад: Лайфхак №1 — притискний гвинт М8х70 має великий діапазон регулювання. Використовуйте це для швидкого переналаштування кондуктора під деталі різної товщини без перевстановлення самого затискача. Лайфхак №2 — при роботі з м'якими матеріалами, наприклад, сосною, підкладайте під гумовий наконечник невелику металеву або фанерну пластину. Це розподілить зусилля в 180 кг по більшій площі та запобіжить появі вм'ятин. Мій вердикт: це потужний і надійний затискач для створення складних кондукторів та роботи з габаритними деталями. Якщо стандартний затискач не дотягується — вам потрібна саме ця модель. Я особисто контролюю якість сталі та міцність заклепок у кожному затискачі.

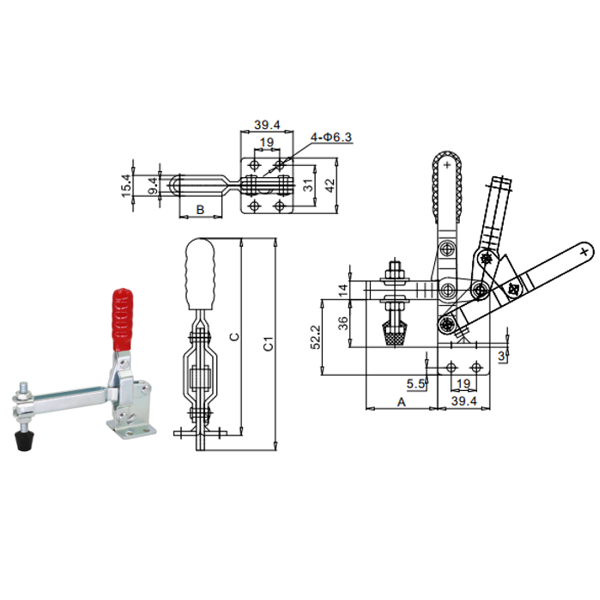

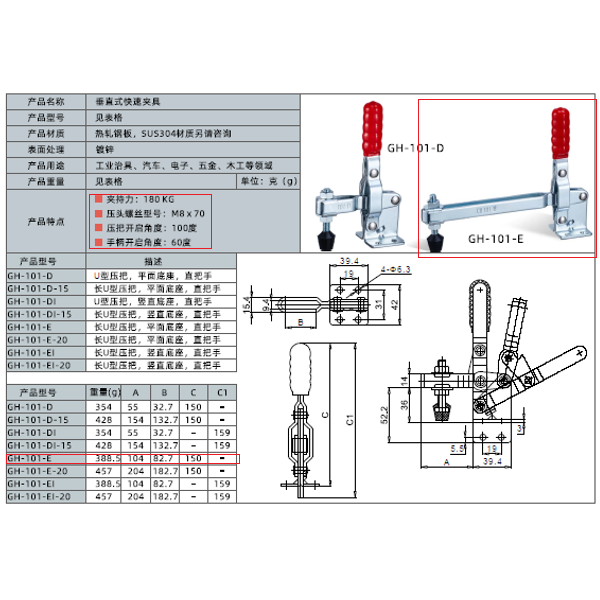

Технічні характеристики

• Модель: WorkMan GH-101-E
• Тип: Вертикальний швидкозатискний затискач з подовженим плечем
• Зусилля утримання: 180 кг
• Матеріал: Оцинкована гарячекатана сталь
• Притискний гвинт: М8 × 70 мм
• Кут відкриття важеля: 100°
• Кут відкриття рукоятки: 60°
• Загальна довжина: 150 мм
• Розмір основи: 82,7 x 42 мм
• Кріпильні отвори: 4 шт., Ø 6.3 мм
