Инженерный замысел: Надежная фиксация и свободный доступ

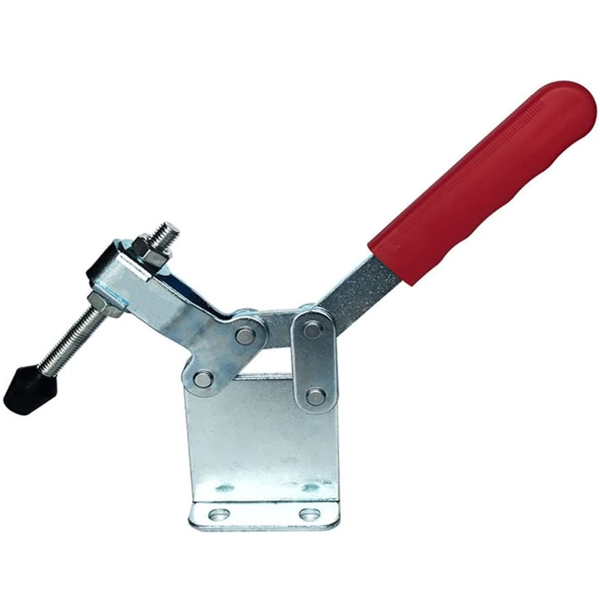

В профессиональной мастерской часто возникает задача не только быстро зафиксировать деталь, но и обеспечить свободный доступ к ее верхней плоскости. Горизонтальный зажим Workman GH-200-WH был спроектирован как инженерное решение этой задачи. Его основное назначение — обеспечить надежную фиксацию заготовок средней массы с удобным доступом к их поверхности. Благодаря низкому профилю в зажатом состоянии, он идеально подходит для использования в сборочных кондукторах и на верстаках с ограниченным пространством, где вертикальная рукоятка мешала бы работе.
Ключевые преимущества конструкции GH-200-WH
Этот зажим является сбалансированным решением, где прочность сочетается с удобством и универсальностью применения в рамках своего класса.
- Прочная стальная конструкция: Корпус и рычаги изготовлены из толстой горячекатаной стали с антикоррозийным цинковым покрытием. Конструкция рассчитана на частое использование и надёжную фиксацию деталей средней массы при сборочных, столярных и легких слесарных работах.
- Надежный рычажный механизм: В основе зажима лежит классическая шарнирно-рычажная схема. Она обеспечивает устойчивую фиксацию при рабочей нагрузке и, благодаря принципу "мертвой точки", защищает от случайного раскрытия при повторяющихся усилиях, характерных для сборочных операций.
- Важность правильного применения: Необходимо понимать, что заявленная удерживающая сила в 400 кг — это расчетная номинальная величина, определенная в статических условиях. Для долговечной и безопасной эксплуатации, особенно при наличии вибраций, рекомендуется использовать зажим с рабочими нагрузками, обеспечивающими достаточный запас прочности.
Профессиональные сценарии применения
Workman GH-200-WH — это превосходный выбор для широкого круга столярных, сборочных и легких металлообрабатывающих задач.
- Столярное и мебельное производство: Фиксация деревянных, алюминиевых и небольших стальных заготовок при легких сварочных, фрезерных, сверлильных и монтажных операциях. Идеален для прижима мебельных щитов и столешниц при склеивании.
- Сборочные кондукторы: Эффективен в качестве быстродействующего прижима в оснастке для серийной сборки изделий, где критичны скорость и повторяемость фиксации деталей средней массы.
- Легкие сварочные и слесарные работы: Используется в небольших сварочных кондукторах и на монтажных приспособлениях для удержания элементов рам, кронштейнов и корпусов.
Технические характеристики
- Модель: WorkMan GH-200-WH
- Тип: Горизонтальный быстрозажимной зажим (toggle clamp)
- Номинальное усилие удержания: 400 кг
- Материал: Оцинкованная горячекатаная сталь
- Прижимной винт: М10 × 90 мм
- Угол открытия рычага: 75°
- Угол открытия рукоятки: 77°
- Вес: 680 г
Комментарий от ведущего специалиста
Здравствуйте, я Орест Коваль. Модель GH-200-WH — наш наиболее мощный горизонтальный зажим в линейке средних рычажных прижимов. Это надежный инструмент для профессиональных цеховых задач. Мы проводим циклический тест на выносливость: зажим должен выдержать 150 000 циклов "закрыл-открыл" с нагрузкой 200 кг. После теста люфт в осях не должен превышать допустимых норм, что подтверждает его высокий ресурс при многократном использовании в рамках рекомендованных нагрузок. Из личного опыта: я проектировал сборочный стол для мастерской, которая делает торговое оборудование из ДСП и алюминиевого профиля. Им нужен был быстрый и мощный прижим для фиксации крупных панелей при сверлении. Мы установили несколько GH-200-WH. Они обеспечили ту "мертвую хватку", которая была необходима для точного сверления, и при этом оператор мог менять детали за секунды. Это идеальная сфера применения для данной модели. Пара профессиональных советов: Лайфхак №1 — при установке на стол из МДФ или фанеры, обязательно используйте болты М6 с широкими шайбами с обратной стороны, иначе вы рискуете вырвать зажим из стола под нагрузкой. Лайфхак №2 — для работы с деликатными материалами можно заменить стандартный резиновый наконечник на более мягкий или изготовить деревянную прижимную пятку, чтобы не оставлять следов на заготовке. Мой вердикт: это наш наиболее мощный горизонтальный зажим в линейке средних рычажных прижимов. Он не предназначен для тяжелого машиностроения, но является превосходным решением для мебельного производства, сборочных кондукторов и легких слесарных работ, где требуется повышенное усилие фиксации. Я лично контролирую качество стали и прочность заклепок в каждом зажиме.
