Інженерний задум: Надійна фіксація та вільний доступ

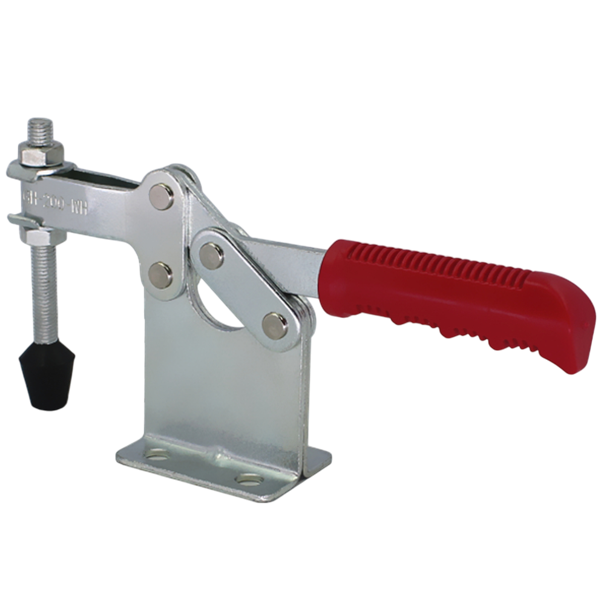

У професійній майстерні часто виникає завдання не тільки швидко зафіксувати деталь, але й забезпечити вільний доступ до її верхньої площини. Горизонтальний затискач Workman GH-200-WH був спроектований як інженерне вирішення цього завдання. Його основне призначення — забезпечити надійну фіксацію заготовок середньої маси зі зручним доступом до їхньої поверхні. Завдяки низькому профілю в затиснутому стані, він ідеально підходить для використання у складальних кондукторах та на верстаках з обмеженим простором, де вертикальна рукоятка заважала б роботі.
Ключові переваги конструкції GH-200-WH
Цей затискач є збалансованим рішенням, де міцність поєднується зі зручністю та універсальністю застосування в рамках свого класу.
- Міцна сталева конструкція: Корпус та важелі виготовлені з товстої гарячекатаної сталі з антикорозійним цинковим покриттям. Конструкція розрахована на часте використання та надійну фіксацію деталей середньої маси при складальних, столярних та легких слюсарних роботах.
- Надійний важільний механізм: В основі затискача лежить класична шарнірно-важільна схема. Вона забезпечує стійку фіксацію при робочому навантаженні та, завдяки принципу "мертвої точки", захищає від випадкового розкриття при повторюваних зусиллях, характерних для складальних операцій.
- Важливість правильного застосування: Необхідно розуміти, що заявлена утримуюча сила в 400 кг — це розрахункова номінальна величина, визначена в статичних умовах. Для довговічної та безпечної експлуатації, особливо за наявності вібрацій, рекомендується використовувати затискач з робочими навантаженнями, що забезпечують достатній запас міцності.
Професійні сценарії застосування
Workman GH-200-WH — це чудовий вибір для широкого кола столярних, складальних та легких металообробних завдань.
- Столярне та меблеве виробництво: Фіксація дерев'яних, алюмінієвих та невеликих сталевих заготовок при легких зварювальних, фрезерних, свердлильних та монтажних операціях. Ідеальний для притиску меблевих щитів та стільниць при склеюванні.
- Складальні кондуктори: Ефективний як швидкодіючий притиск в оснащенні для серійного складання виробів, де критичні швидкість та повторюваність фіксації деталей середньої маси.
- Легкі зварювальні та слюсарні роботи: Використовується в невеликих зварювальних кондукторах та на монтажних пристосуваннях для утримання елементів рам, кронштейнів та корпусів.

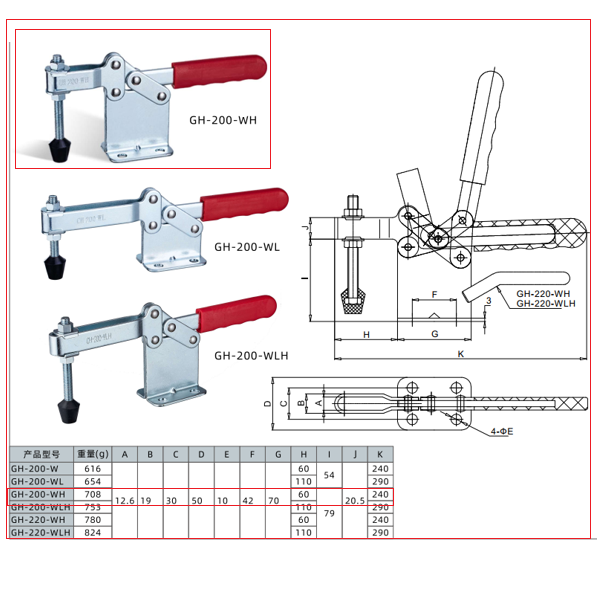

Технічні характеристики
- Модель: WorkMan GH-200-WH
- Тип: Горизонтальний швидкозатискний затискач (toggle clamp)
- Номінальне зусилля утримання: 400 кг
- Матеріал: Оцинкована гарячекатана сталь
- Притискний гвинт: М10 × 90 мм
- Кут відкриття важеля: 75°
- Кут відкриття рукоятки: 77°
- Вага: 680 г
Коментар від провідного спеціаліста
Вітаю, я Орест Коваль. Модель GH-200-WH — наш найпотужніший горизонтальний затискач у лінійці середніх важільних притисків. Це надійний інструмент для професійних цехових завдань. Ми проводимо циклічний тест на витривалість: затискач повинен витримати 150 000 циклів "закрив-відкрив" з навантаженням 200 кг. Після тесту люфт в осях не повинен перевищувати допустимих норм, що підтверджує його високий ресурс при багаторазовому використанні в рамках рекомендованих навантажень. З особистого досвіду: я проектував складальний стіл для майстерні, яка робить торгове обладнання з ДСП та алюмінієвого профілю. Їм потрібен був швидкий та потужний притиск для фіксації великих панелей при свердлінні. Ми встановили кілька GH-200-WH. Вони забезпечили ту "мертву хватку", яка була необхідна для точного свердління, і при цьому оператор міг міняти деталі за секунди. Це ідеальна сфера застосування для даної моделі. Пара професійних порад: Порада №1 — при установці на стіл з МДФ або фанери, обов'язково використовуйте болти М6 з широкими шайбами зі зворотного боку, інакше ви ризикуєте вирвати затискач зі столу під навантаженням. Порада №2 — для роботи з делікатними матеріалами можна замінити стандартний гумовий наконечник на м'якший або виготовити дерев'яну притискну п'яту, щоб не залишати слідів на заготовці. Мій вердикт: це наш найпотужніший горизонтальний затискач у лінійці середніх важільних притисків. Він не призначений для важкого машинобудування, але є чудовим рішенням для меблевого виробництва, складальних кондукторів та легких слюсарних робіт, де потрібне підвищене зусилля фіксації. Я особисто контролюю якість сталі та міцність заклепок у кожному затискачі.
