Инженерный замысел: Быстрая и деликатная фиксация в низком профиле

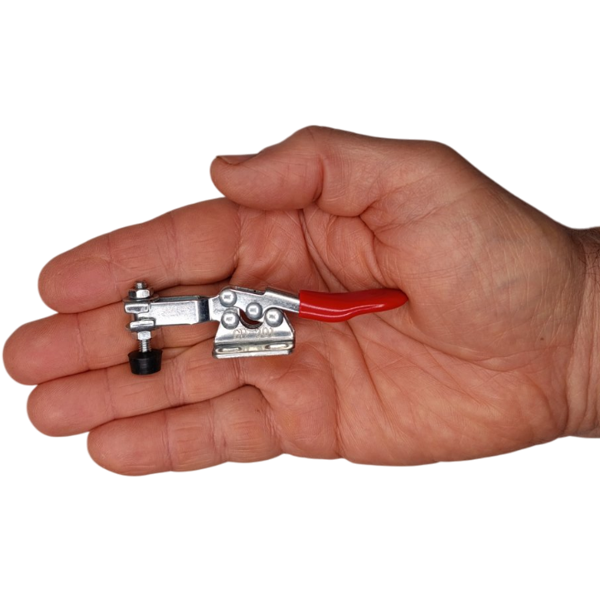

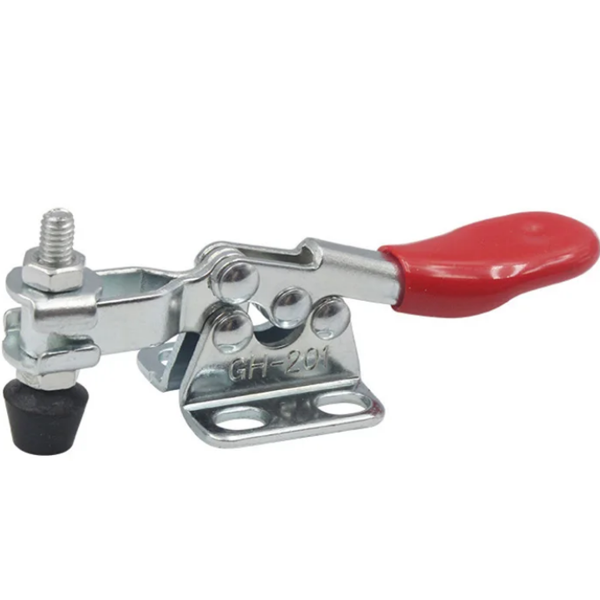

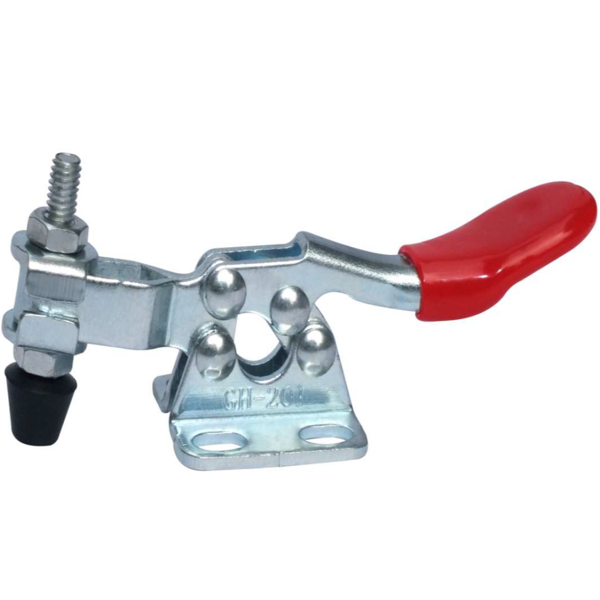

При работе с мелкими деталями в электронике, моделизме или при создании компактных сборочных приспособлений, габариты и усилие зажима имеют решающее значение. Горизонтальный зажим WorkMan GH-201 был спроектирован как прецизионный инструмент для таких задач. Его инженерная цель — обеспечить мгновенную фиксацию с дозированным усилием 27 кг и сохранить максимально низкий профиль в зажатом положении, чтобы не мешать доступу к заготовке сверху.

Ключевая технология: Низкопрофильный шарнирно-рычажный механизм

• Горизонтальная компоновка: В отличие от вертикальных моделей, в зафиксированном положении рукоятка этого зажима располагается горизонтально, параллельно рабочей поверхности. Это инженерное решение идеально для применения в кондукторах с ограниченным пространством по высоте, где вертикальная рукоятка мешала бы проведению операций над деталью.
• Дозированное усилие (27 кг): Шарнирно-рычажный механизм (toggle clamp) откалиброван на удерживающее усилие до 27 кг. Этого достаточно для надежной фиксации небольших деталей из дерева, пластика или текстолита, но при этом исключается риск их повреждения или деформации от избыточного давления.
• Компактное фланцевое основание: Несмотря на малые габариты, зажим оснащен основанием с четырьмя точками крепления. Это обеспечивает жесткую и стабильную фиксацию на поверхности кондуктора, предотвращая любые смещения при работе.

Принцип работы: Мгновенная фиксация одним движением

1. Открытие: Рукоятка поднимается вверх, отводя прижимной шток и полностью освобождая рабочую зону.
2. Установка детали: Заготовка размещается под прижимным винтом.
3. Фиксация: Одним плавным движением рукоятка опускается вниз до горизонтального положения. Рычажный механизм мгновенно прижимает деталь.
4. Блокировка: В крайнем нижнем положении механизм самоблокируется, надежно удерживая деталь с постоянным усилием.

Профессиональные сценарии применения

• Электроника и приборостроение: Создание кондукторов для фиксации печатных плат, корпусов приборов и мелких компонентов во время пайки или сборки.
• Столярные работы и моделизм: Быстрый прижим небольших деревянных или пластиковых деталей при склейке, сверлении или фрезеровке, где важно не оставить следов.
• Изготовление ювелирных изделий: Удержание заготовок при гравировке, опиливании или монтаже, где требуется деликатная, но надежная фиксация.
• Контрольные приспособления (КИП): Использование в качестве быстрых зажимов для фиксации деталей на измерительных стендах.

Комментарий от ведущего специалиста

Здравствуйте, я Орест Коваль, ведущий специалист Workman по зажимным приспособлениям. Модель GH-201 — это наш самый компактный горизонтальный зажим, созданный для точных и деликатных работ. Из личного опыта: несмотря на малый размер, мы предъявляем к нему те же требования по надежности. Этот механизм проходит наш стандартный тест на 20 000 циклов открытия/закрытия под номинальной нагрузкой в 27 кг. Оси-заклепки выполнены из закаленной стали, что гарантирует отсутствие люфтов. Я создавал приспособление для серийного сверления в тонких пластиковых панелях. Более мощные зажимы их деформировали. Эта модель с усилием 27 кг оказалась идеальной — она надежно фиксировала деталь, не оставляя на ней ни малейшего следа. Пара профессиональных советов: Лайфхак №1 — низкий профиль этого зажима идеален для использования на столе сверлильного станка. Он не мешает ходу патрона. Лайфхак №2 — если вам нужно зафиксировать очень хрупкую деталь, выкрутите штатный винт М4 и замените его на более длинный с пружиной. Пружина создаст дополнительную амортизацию. Мой вердикт: это идеальный зажим для точных работ в электронике, моделизме и приборостроении. Его компактность, низкий профиль и дозированное усилие делают его незаменимым помощником в задачах, где важна деликатность. Я лично контролирую качество стали и точность заклепок в каждом зажиме.

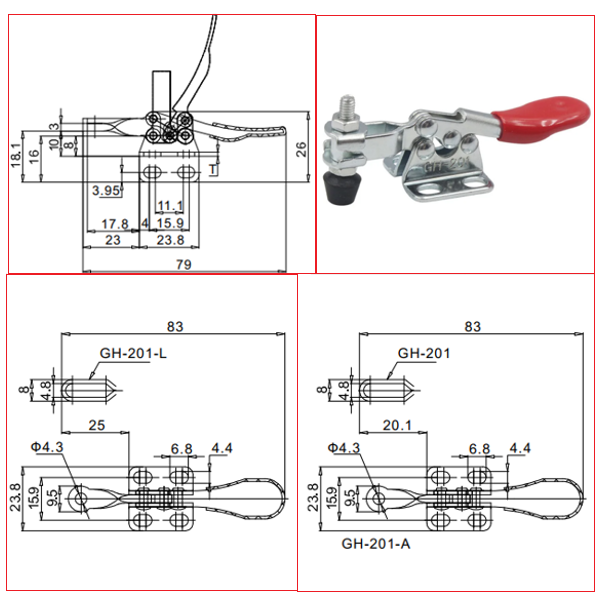

Технические характеристики

• Модель: WorkMan GH-201
• Тип: Горизонтальный быстрозажимной зажим (toggle clamp)
• Усилие удержания: 27 кг
• Материал: Оцинкованная горячекатаная сталь
• Прижимной винт: M4 × 27 мм
• Угол открытия рычага: 90°
• Угол открытия рукоятки: 80°
• Вес: 32 г
• Основание: Плоское, фланцевое
