Інженерний задум: Швидка та делікатна фіксація в низькому профілі

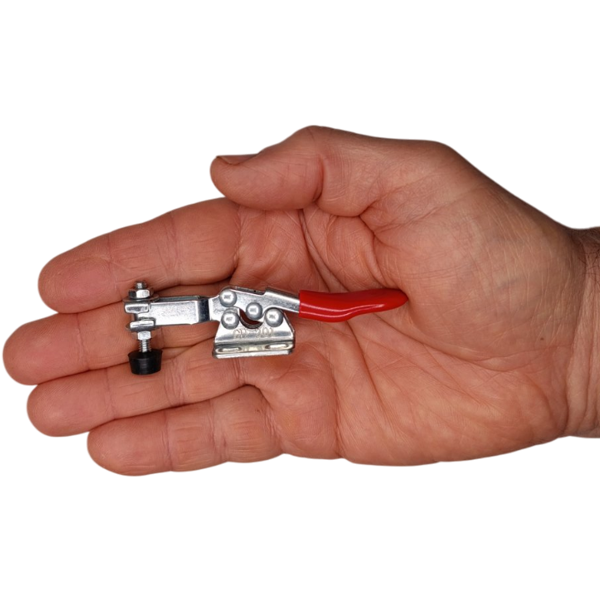

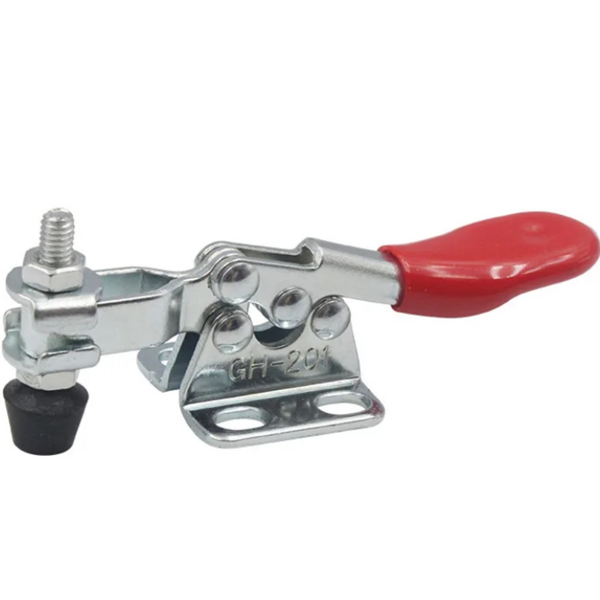

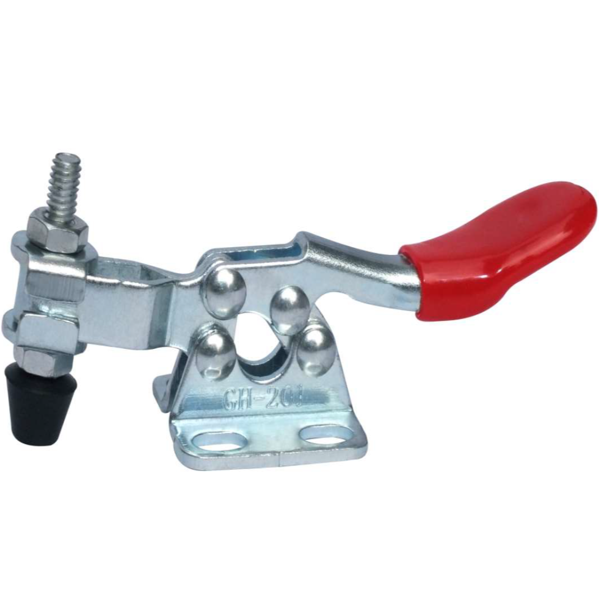

При роботі з дрібними деталями в електроніці, моделізмі або при створенні компактних складальних пристосувань, габарити та зусилля затиску мають вирішальне значення. Горизонтальний затискач WorkMan GH-201 був спроектований як прецизійний інструмент для таких завдань. Його інженерна мета — забезпечити миттєву фіксацію з дозованим зусиллям 27 кг і зберегти максимально низький профіль у затиснутому положенні, щоб не заважати доступу до заготовки зверху.

Ключова технологія: Низькопрофільний шарнірно-важільний механізм

• Горизонтальна компоновка: На відміну від вертикальних моделей, у зафіксованому положенні рукоятка цього затискача розташовується горизонтально, паралельно до робочої поверхні. Це інженерне рішення ідеально для застосування в кондукторах з обмеженим простором по висоті, де вертикальна рукоятка заважала б проведенню операцій над деталлю.
• Дозоване зусилля (27 кг): Шарнірно-важільний механізм (toggle clamp) відкалібрований на утримуюче зусилля до 27 кг. Цього достатньо для надійної фіксації невеликих деталей з дерева, пластику або текстоліту, але при цьому виключається ризик їх пошкодження або деформації від надлишкового тиску.
• Компактна фланцева основа: Незважаючи на малі габарити, затискач оснащений основою з чотирма точками кріплення. Це забезпечує жорстку та стабільну фіксацію на поверхні кондуктора, запобігаючи будь-яким зсувам при роботі.

Принцип роботи: Миттєва фіксація одним рухом

1. Відкриття: Рукоятка піднімається вгору, відводячи притискний шток і повністю звільняючи робочу зону.
2. Встановлення деталі: Заготовка розміщується під притискним гвинтом.
3. Фіксація: Одним плавним рухом рукоятка опускається вниз до горизонтального положення. Важільний механізм миттєво притискає деталь.
4. Блокування: У крайньому нижньому положенні механізм самоблокується, надійно утримуючи деталь з постійним зусиллям.

Професійні сценарії застосування

• Електроніка та приладобудування: Створення кондукторів для фіксації друкованих плат, корпусів приладів та дрібних компонентів під час паяння або складання.
• Столярні роботи та моделізм: Швидкий притиск невеликих дерев'яних або пластикових деталей при склеюванні, свердлінні або фрезеруванні, де важливо не залишити слідів.
• Виготовлення ювелірних виробів: Утримання заготовок при гравіюванні, обпилюванні або монтажі, де потрібна делікатна, але надійна фіксація.
• Контрольні пристосування (КІП): Використання як швидких затискачів для фіксації деталей на вимірювальних стендах.

Коментар від провідного спеціаліста

Вітаю, я Орест Коваль, провідний спеціаліст Workman по затискних пристроях. Модель GH-201 — це наш прецизійний інструмент, де делікатність так само важлива, як і сила. З особистого досвіду: незважаючи на малий розмір, ми висуваємо до нього ті ж вимоги по надійності. Цей механізм проходить наш стандартний тест на 20 000 циклів відкриття/закриття під номінальним навантаженням в 27 кг. Осі-заклепки виконані із загартованої сталі, що гарантує відсутність люфтів. Я створював пристосування для серійного свердління в тонких пластикових панелях. Більш потужні затискачі їх деформували. Ця модель із зусиллям 27 кг виявилася ідеальною — вона надійно фіксувала деталь, не залишаючи на ній ані найменшого сліду. Пара професійних порад: Лайфхак №1 — низький профіль цього затискача ідеальний для використання на столі свердлильного верстата. Він не заважає ходу патрона. Лайфхак №2 — якщо вам потрібно зафіксувати дуже крихку деталь, викрутіть штатний гвинт М4 і замініть його на довший з пружиною. Пружина створить додаткову амортизацію. Мій вердикт: це ідеальний затискач для точних та делікатних робіт. Якщо ви працюєте з електронікою, пластиком, або займаєтеся моделізмом, цей компактний і легкий притиск стане вашим незамінним помічником. Я особисто контролюю якість сталі та точність заклепок у кожному затиску.

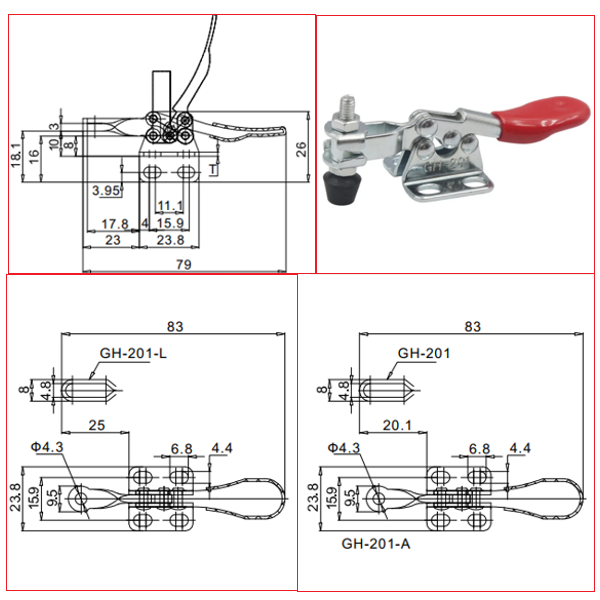

Технічні характеристики

• Модель: WorkMan GH-201
• Тип: Горизонтальний швидкозатискний затискач (toggle clamp)
• Зусилля утримання: 27 кг
• Матеріал: Оцинкована гарячекатана сталь
• Притискний гвинт: M4 × 27 мм
• Кут відкриття важеля: 90°
• Кут відкриття рукоятки: 80°
• Вага: 32 г
• Основа: Пласка, фланцева
