Инженерный замысел: Гибкость оснастки в миниатюрном формате

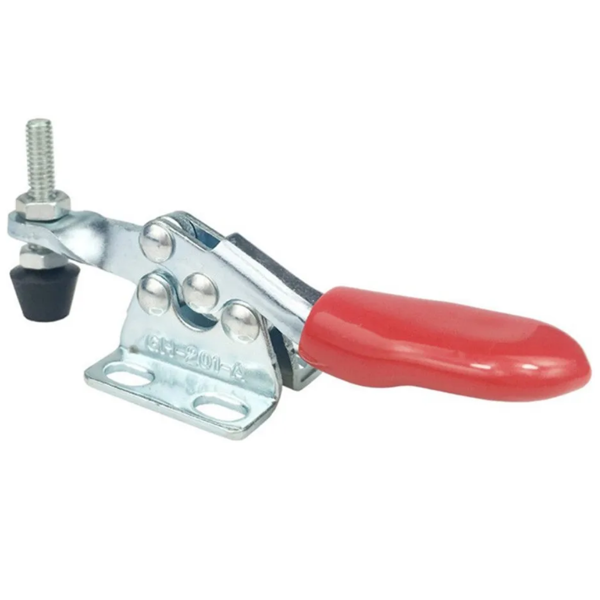

При разработке серии 201-А перед нами стояла задача, знакомая каждому конструктору оснастки: как разместить зажим в условиях острого дефицита места? Стандартный зажим GH-201 имеет U-образную скобу, расположенную поперек (перпендикулярно) рукоятке. Это не всегда удобно. Модель WorkMan GH-201-A — это наш инженерный ответ. Мы развернули U-образную скобу на 90°, сделав ее параллельной оси рукоятки. Это, казалось бы, простое изменение кардинально расширяет ваши возможности при проектировании. Теперь вы можете установить зажим на очень узкую планку и прижать деталь, находящуюся на той же продольной оси.

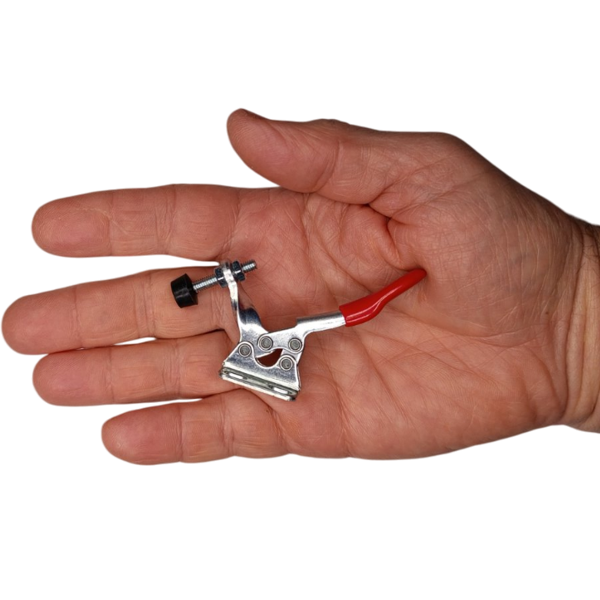

Несмотря на вес всего в 30,5 грамм, этот зажим использует полноценный шарнирно-рычажный механизм "мертвой точки". Легкое движение рукоятки на 80° преобразует ваше усилие в надежную фиксацию 27 кг, которая не ослабнет от вибраций.
Ключевые конструктивные решения
В инструменте такого "ювелирного" класса важна не грубая сила, а точность и повторяемость. Мы сосредоточились на ресурсе шарниров и компактности.
- Инженерная гибкость: Ключевое преимущество — U-образная скоба, параллельная рукоятке. Это позволяет монтировать зажим в тех компоновочных схемах, где стандартная модель GH-201 физически не поместится или будет неудобна в работе.
- Компактное основание: База зажима имеет размеры всего 23 x 23.8 мм. Это позволяет устанавливать несколько зажимов буквально на "пятачке" для фиксации сложных миниатюрных заготовок.
- Точность шарниров: Для такого миниатюрного механизма критично отсутствие люфтов. Мы используем точно подогнанные стальные оси-заклепки, которые гарантируют срабатывание без "разболтанности" и обеспечивают точную повторяемость фиксации, цикл за циклом.
- Защита материалов: Зажим полностью оцинкован для защиты от коррозии. Регулируемый винт M4х27 оснащен резиновым наконечником, который предотвращает повреждение хрупких деталей из пластика, текстолита или мягких пород дерева.
Сценарии применения: Микро-фиксация в действии
Этот зажим создан не для силовых работ, а для деликатной и точной фиксации миниатюрных деталей в мелкосерийном производстве, моделизме и хобби.
- Радиоэлектроника: Идеален для создания кондукторов для пайки или "третьей руки". Мгновенно фиксирует печатную плату в нужном положении, освобождая ваши руки.
- Моделизм и макетирование: Незаменим при склейке мелких элементов моделей (нервюр, реек, деталей корпуса), где требуется приложить небольшое, но постоянное усилие.
- Ювелирное дело: Применяется в кастомных приспособлениях для удержания заготовок при гравировке, полировке или сборке.
- Контрольные приспособления: Используется в оснастке для постов контроля качества, где нужно быстро и однообразно фиксировать образцы для проведения замеров.
Технические характеристики

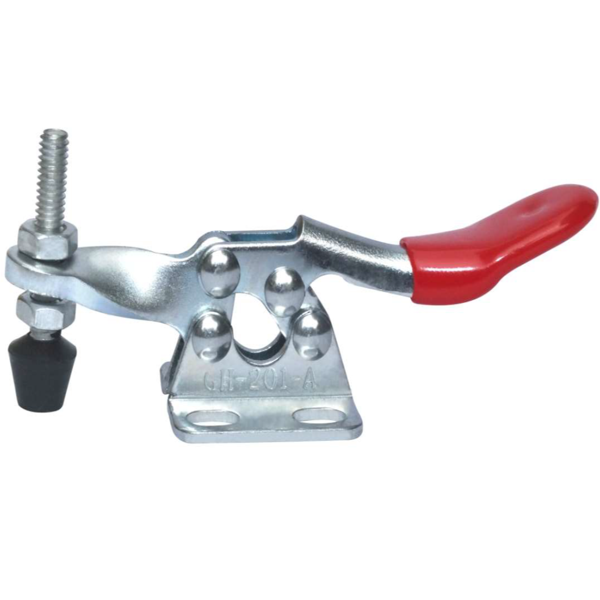

- Модель: WorkMan GH-201-A
- Тип: Зажим рычажный горизонтальный (Toggle Clamp)
- Усилие удержания: 27 кг
- Прижимной винт: M4х27 мм
- Угол открытия рукоятки: 80°
- Угол открытия рычага: 90°
- Материал: Оцинкованная сталь
- Размеры основания (Длина x Ширина): 23 мм x 23.8 мм
- Вес: 30,5 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль, и за 19 лет работы с оснасткой я понял: дьявол кроется в деталях. GH-201-A — это как раз такая "дьявольски" важная деталь для тонкой работы. Забудьте о струбцинах, это инструмент для "ювелирной" фиксации. Мы понимали, что при весе в 30 грамм главное — это ресурс и точность. Перед запуском серии мы прогнали эти зажимы на стенде: 100 000 (сто тысяч) циклов срабатывания под нагрузкой. Износ в осях не превысил 0.04 мм. Это гарантирует абсолютную повторяемость фиксации, что критично при работе с электроникой или в моделизме. Из личного опыта: я проектировал кондуктор для сверления серии крошечных отверстий в пластиковых корпусах. Мне нужно было установить 4 зажима на очень маленькой площади. Стандартные (GH-201) не помещались из-за ориентации рукоятки. А 4 штуки GH-201-A, благодаря параллельной скобе, встали идеально, позволив организовать быструю и удобную фиксацию. Пара профессиональных советов: Лайфхак №1: Не пытайтесь "затянуть" этот зажим со всей силы. Его усилие в 27 кг достигается геометрией, когда рычаги проходят "мертвую точку". Ваша задача — настроить винт М4 так, чтобы рукоятка закрывалась с легким щелчком. Этого достаточно. Лайфхак №2: Резиновый наконечник можно снять. Если он мешает, например, при пайке (боится температуры), выкрутите его. Под ним стандартная резьба М4, на которую можно накрутить любой кастомный упор, например, выточенный из фторопласта. Мой вердикт: это идеальный силовой узел для любой миниатюрной оснастки. Он создан для задач, где важен каждый миллиметр пространства и абсолютная точность. Я лично контролирую качество клепки осей в каждой партии. Вы получаете выверенный инструмент для самых деликатных задач.
