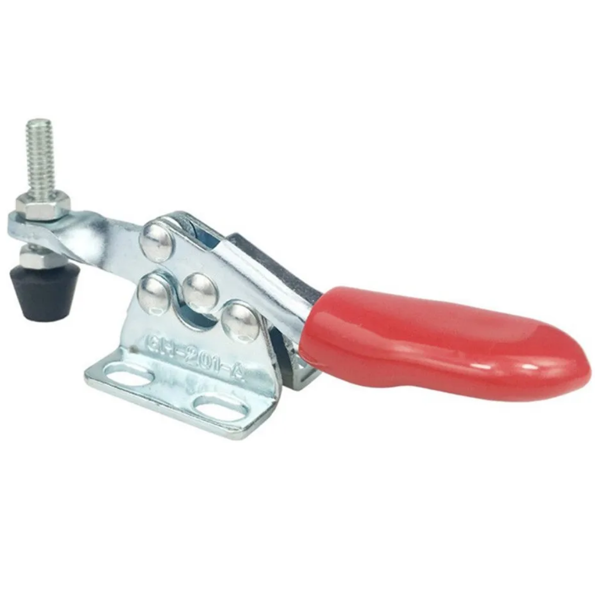

Інженерний задум: Гнучкість оснащення в мініатюрному форматі
При розробці серії 201-А перед нами стояло завдання, знайоме кожному конструктору оснащення: як розмістити затискач в умовах гострого дефіциту місця? Стандартний затискач GH-201 має U-подібну скобу, розташовану поперек (перпендикулярно) рукоятці. Це не завжди зручно. Модель WorkMan GH-201-A — це наша інженерна відповідь. Ми розгорнули U-подібну скобу на 90°, зробивши її паралельною осі рукоятки. Ця, здавалося б, проста зміна кардинально розширює ваші можливості при проектуванні. Тепер ви можете встановити затискач на дуже вузьку планку і притиснути деталь, що знаходиться на тій же поздовжній осі.
Незважаючи на вагу всього в 30,5 грам, цей затискач використовує повноцінний шарнірно-важільний механізм "мертвої точки". Легкий рух рукоятки на 80° перетворює ваше зусилля в надійну фіксацію 27 кг, яка не ослабне від вібрацій.
Ключові конструктивні рішення
В інструменті такого "ювелірного" класу важлива не груба сила, а точність і повторюваність. Ми зосередилися на ресурсі шарнірів і компактності.
- Інженерна гнучкість: Ключова перевага — U-подібна скоба, паралельна рукоятці. Це дозволяє монтувати затискач в тих компонувальних схемах, де стандартна модель GH-201 фізично не поміститься або буде незручною в роботі.

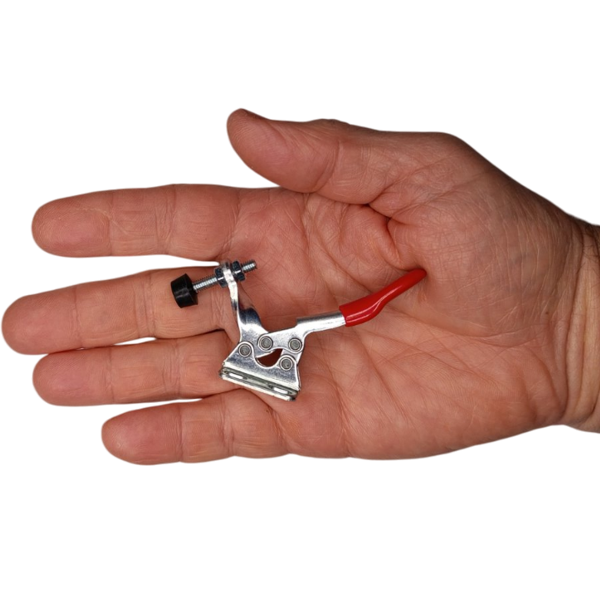

- Компактна основа: База затискача має розміри всього 23 x 23.8 мм. Це дозволяє встановлювати декілька затискачів буквально на "п'ятачку" для фіксації складних мініатюрних заготовок.
- Точність шарнірів: Для такого мініатюрного механізму критична відсутність люфтів. Ми використовуємо точно підігнані сталеві осі-заклепки, які гарантують спрацьовування без "розбовтаності" і забезпечують точну повторюваність фіксації, цикл за циклом.
- Захист матеріалів: Затискач повністю оцинкований для захисту від корозії. Регульований гвинт M4х27 оснащений гумовим наконечником, який запобігає пошкодженню крихких деталей із пластику, текстоліту або м'яких порід дерева.
Сценарії застосування: Мікро-фіксація в дії
Цей затискач створений не для силових робіт, а для делікатної і точної фіксації мініатюрних деталей в дрібносерійному виробництві, моделізмі та хобі.
- Радіоелектроніка: Ідеальний для створення кондукторів для паяння або "третьої руки". Миттєво фіксує друковану плату в потрібному положенні, звільняючи ваші руки.
- Моделізм та макетування: Незамінний при склеюванні дрібних елементів моделей (нервюр, рейок, деталей корпусу), де потрібно докласти невелике, але постійне зусилля.
- Ювелірна справа: Застосовується в кастомних пристосуваннях для утримання заготовок при гравіюванні, поліруванні або збірці.
- Контрольні пристосування: Використовується в оснащенні для постів контролю якості, де потрібно швидко і одноманітно фіксувати зразки для проведення вимірів.

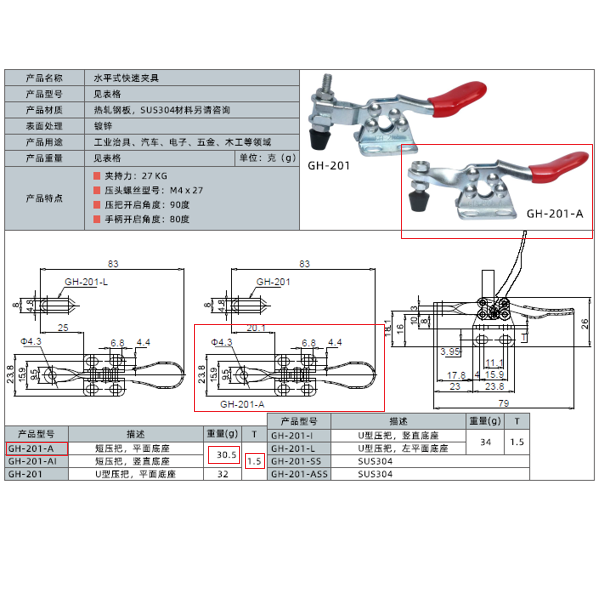

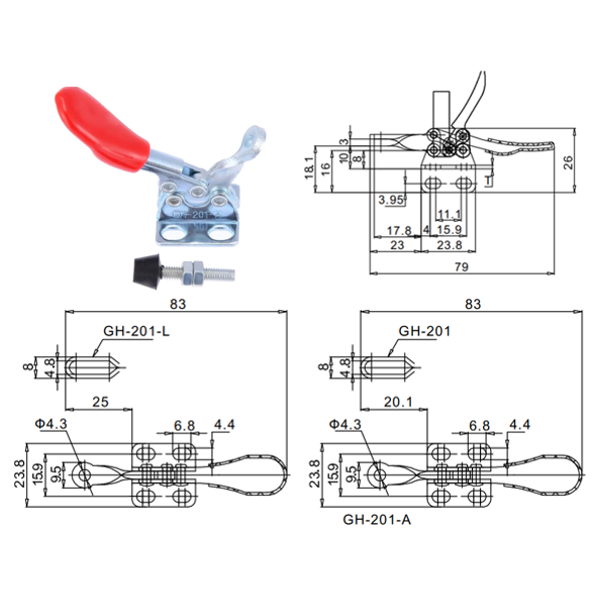

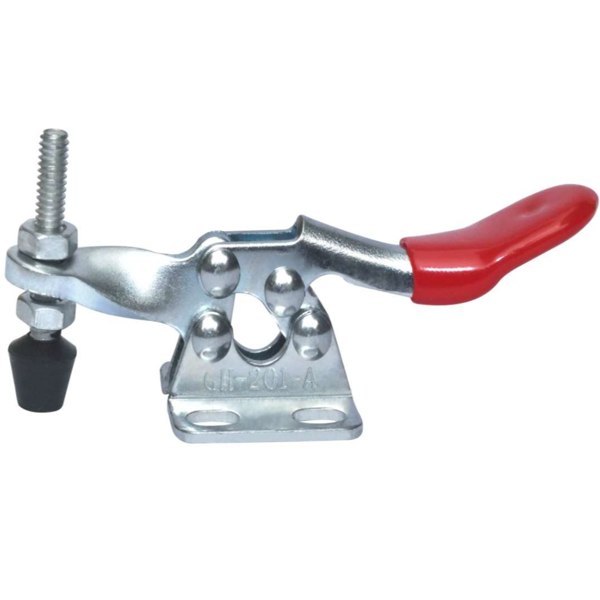

Технічні характеристики
- Модель: WorkMan GH-201-A
- Тип: Затискач важільний горизонтальний (Toggle Clamp)
- Зусилля утримання: 27 кг
- Притискний гвинт: M4х27 мм
- Кут відкриття рукоятки: 80°
- Кут відкриття важеля: 90°
- Матеріал: Оцинкована сталь
- Розміри основи (Довжина x Ширина): 23 мм x 23.8 мм
- Вага: 30,5 г
Коментар від провідного фахівця
Мене звати Орест Коваль, і за 19 років роботи з оснащенням я зрозумів: диявол криється в деталях. GH-201-A — це якраз така "диявольськи" важлива деталь для тонкої роботи. Забудьте про струбцини, це інструмент для "ювелірної" фіксації. Ми розуміли, що при вазі в 30 грам головне — це ресурс і точність. Перед запуском серії ми прогнали ці затискачі на стенді: 100 000 (сто тисяч) циклів спрацьовування під навантаженням. Знос в осях не перевищив 0.04 мм. Це гарантує абсолютну повторюваність фіксації, що критично при роботі з електронікою або в моделізмі. З особистого досвіду: я проектував кондуктор для свердління серії крихітних отворів в пластикових корпусах. Мені потрібно було встановити 4 затискачі на дуже маленькій площі. Стандартні (GH-201) не поміщалися через орієнтацію рукоятки. А 4 штуки GH-201-A, завдяки паралельній скобі, встали ідеально, дозволивши організувати швидку і зручну фіксацію. Пара професійних порад: Лайфхак №1: Не намагайтеся "затягнути" цей затискач з усієї сили. Його зусилля в 27 кг досягається геометрією, коли важелі проходять "мертву точку". Ваше завдання — налаштувати гвинт М4 так, щоб рукоятка закривалася з легким клацанням. Цього достатньо. Лайфхак №2: Гумовий наконечник можна зняти. Якщо він заважає, наприклад, при паянні (боїться температури), викрутіть його. Під ним стандартна різьба М4, на яку можна накрутити будь-який кастомний упор, наприклад, виточений з фторопласту. Мій вердикт: це ідеальний силовий вузол для будь-якого мініатюрного оснащення. Він створений для завдань, де важливий кожен міліметр простору і абсолютна точність. Я особисто контролюю якість клепки осей в кожній партії. Ви отримуєте вивірений інструмент для найделікатніших завдань.
