Инженерный замысел: Новые плоскости фиксации

Классические горизонтальные зажимы — незаменимый элемент в производстве, где важен низкий профиль рукоятки в зажатом положении. Это позволяет свободно работать над заготовкой, не цепляясь за выступающие части. Однако стандартная конструкция предполагает монтаж на горизонтальную плоскость. Перед нашими инженерами стояла задача: как сохранить все преимущества горизонтального зажима, но дать возможность крепить его на боковые, вертикальные поверхности? Ответом стала модель WorkMan GH-202-F. Ее ключевая особенность — вертикальное основание, которое кардинально расширяет возможности проектирования оснастки и решения нестандартных производственных задач.

Ключевые преимущества конструкции GH-202-F

Эта модель — пример того, как одно конструктивное изменение создает совершенно новый инструмент.

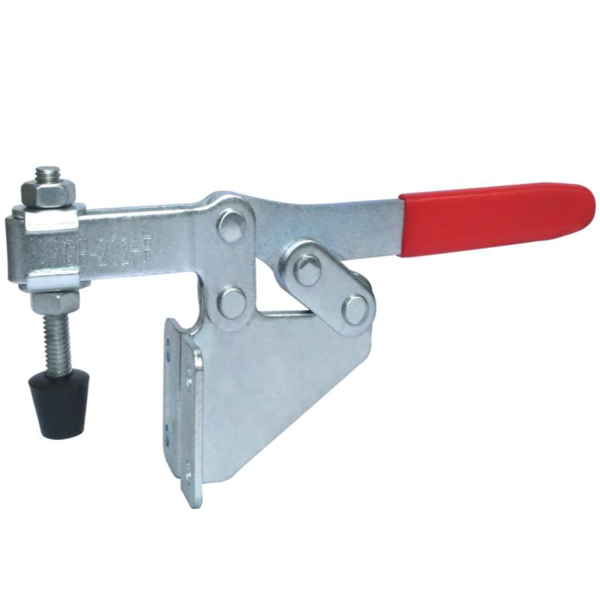

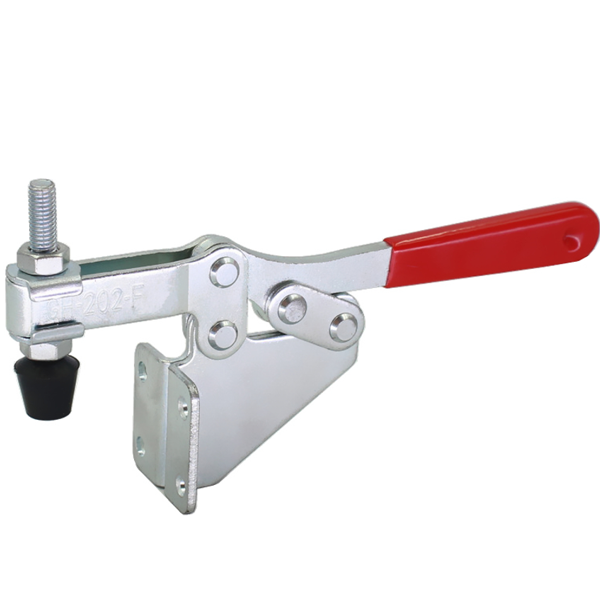

• Вертикальное основание для бокового монтажа: Это главная особенность модели. Такое основание позволяет крепить зажим на вертикальные стенки кондукторов, рамы оборудования или боковые поверхности верстаков. Вы получаете возможность прижимать деталь сбоку, а не только сверху, что неоценимо в стесненных условиях или при создании сложной пространственной оснастки.

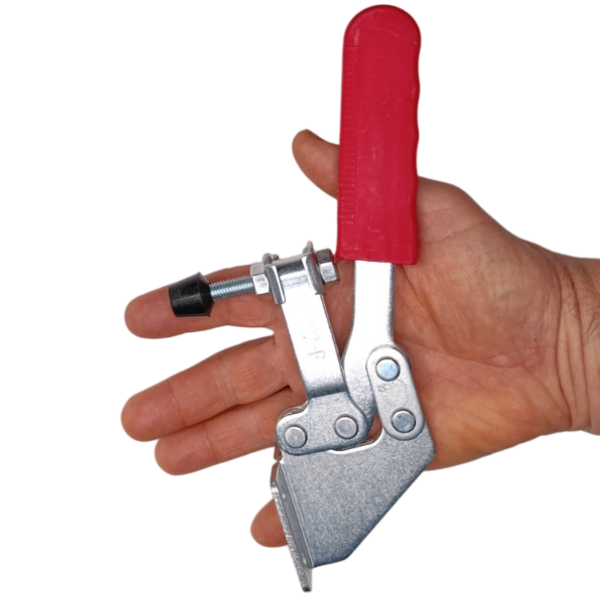

• Сбалансированное усилие 227 кг: Мы рассчитали рычажный механизм на усилие в 227 кг. Это «золотая середина»: зажим достаточно мощный для надежной фиксации деталей при сварке, сверлении и сборке, но при этом остается относительно легким (413 г) и компактным, чтобы не утяжелять мобильные или модульные приспособления.
• U-образная прижимная штанга: Как и в других наших промышленных моделях, здесь используется U-образная планка. Она позволяет не только точно регулировать положение прижимного винта М8, но и устанавливать на нее нестандартные прижимные "пятки", например, V-образные для фиксации труб и прутков.

Профессиональные сценарии применения

Благодаря вертикальному основанию, GH-202-F решает задачи, недоступные для зажимов с плоским основанием.

• Сложные сборочные кондукторы: При создании коробчатых конструкций, где нужно прижимать детали изнутри к стенкам или фиксировать элементы сбоку.
• Сварка рамных конструкций: Зажим можно закрепить на вертикальной стойке стапеля для бокового прижима профилей или труб, оставляя зону сварки полностью открытой.
• Оснастка для станков: Монтаж на боковую поверхность параллельного упора фрезерного или сверлильного станка для быстрой фиксации заготовок.
• Мобильные приспособления: Создание переносных зажимных станций путем крепления нескольких зажимов на вертикальные стенки металлического уголка или профильной трубы.

Комментарий от ведущего специалиста

Здравствуйте, я Орест Коваль. Стандартные зажимы хороши, когда у вас есть идеальная горизонтальная поверхность для монтажа. Но в реальном производстве таких условий часто нет. Модель GH-202-F была создана для решения именно таких "неудобных" задач, где нужно закрепиться сбоку. Конструкция вертикального основания не просто "согнута". Мы используем компьютерное моделирование (FEM-анализ), чтобы рассчитать распределение напряжений и добавить усиливающие ребра там, где это необходимо. Это гарантирует, что основание не деформируется даже при максимальной нагрузке в 227 кг. Из личного опыта: мне нужно было спроектировать кондуктор для серийной сварки небольших корпусов. Монтировать зажимы сверху было невозможно, так как они перекрывали доступ. Я установил четыре зажима GH-202-F на боковые стенки оснастки. Это позволило создать идеальный прижим с четырех сторон, оставив верх полностью свободным для сварочной горелки. Такое решение сэкономило заказчику массу времени и упростило производство. Пара профессиональных советов: Лайфхак №1 — при монтаже на вертикальную поверхность из тонкого металла, используйте с обратной стороны ответную пластину. Это распределит нагрузку и предотвратит деформацию стенки вашего приспособления. Лайфхак №2 — не забывайте, что U-образная планка позволяет закрепить на ней самодельную прижимную пятку нужной вам формы из дерева или капролона, что еще больше расширяет универсальность этого зажима. Мой вердикт: WorkMan GH-202-F — это образец умной инженерной мысли. Он берет все преимущества классического горизонтального зажима — скорость, мощность и низкий профиль — и добавляет ключевую возможность монтажа в любой плоскости. Если вы создаете сложную оснастку, этот зажим станет вашим незаменимым помощником. Я лично контролирую точность геометрии основания и качество шарниров в каждой партии.

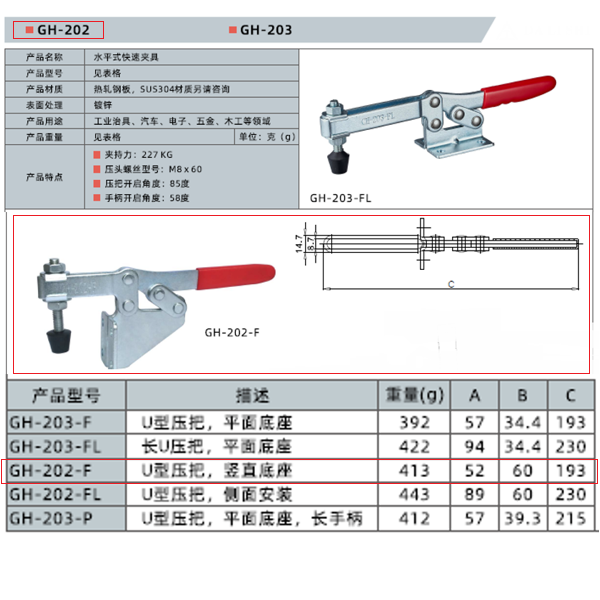

Технические характеристики

• Модель: WorkMan GH-202-F
• Тип: Горизонтальный, быстродействующий, с вертикальным основанием
• Максимальная удерживающая сила: 227 кг
• Материал: Горячекатаная сталь
• Покрытие: Оцинковка
• Прижимной винт: M8 × 60 мм
• Угол открытия рукоятки: 58°
• Угол открытия прижимной планки: 85°
• Вес: 413 г
