Інженерний задум: Нові площини фіксації

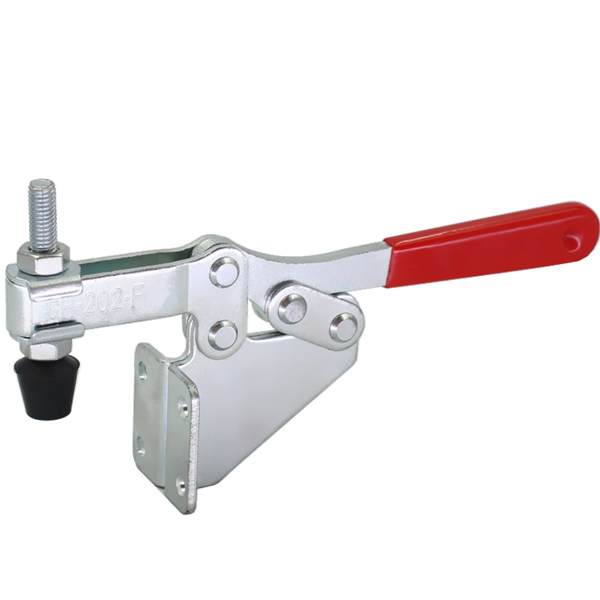

Класичні горизонтальні затискачі — незамінний елемент у виробництві, де важливий низький профіль рукоятки в затиснутому положенні. Це дозволяє вільно працювати над заготовкою, не чіпляючись за виступаючі частини. Однак стандартна конструкція передбачає монтаж на горизонтальну площину. Перед нашими інженерами стояло завдання: як зберегти всі переваги горизонтального затискача, але дати можливість кріпити його на бічні, вертикальні поверхні? Відповіддю стала модель WorkMan GH-202-F. Її ключова особливість — вертикальна основа, яка кардинально розширює можливості проектування оснащення та вирішення нестандартних виробничих завдань.
Ключові переваги конструкції GH-202-F
Ця модель — приклад того, як одна конструктивна зміна створює абсолютно новий інструмент.

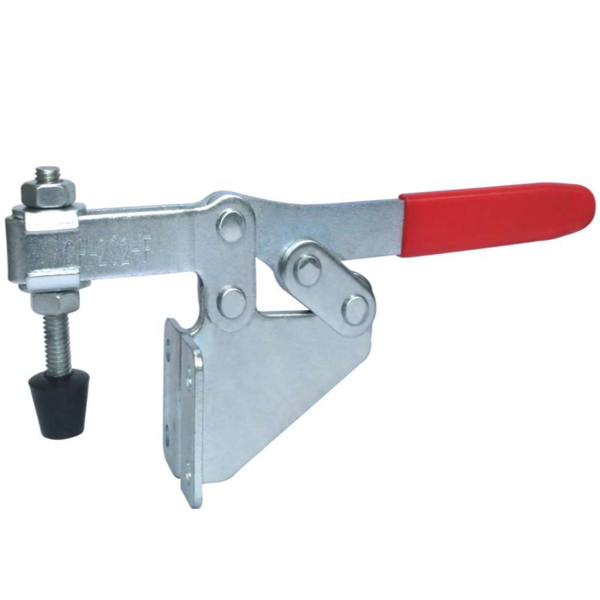

- Вертикальна основа для бокового монтажу: Це головна особливість моделі. Така основа дозволяє кріпити затискач на вертикальні стінки кондукторів, рами обладнання або бічні поверхні верстаків. Ви отримуєте можливість притискати деталь збоку, а не тільки зверху, що є неоціненним в обмежених умовах або при створенні складного просторового оснащення.

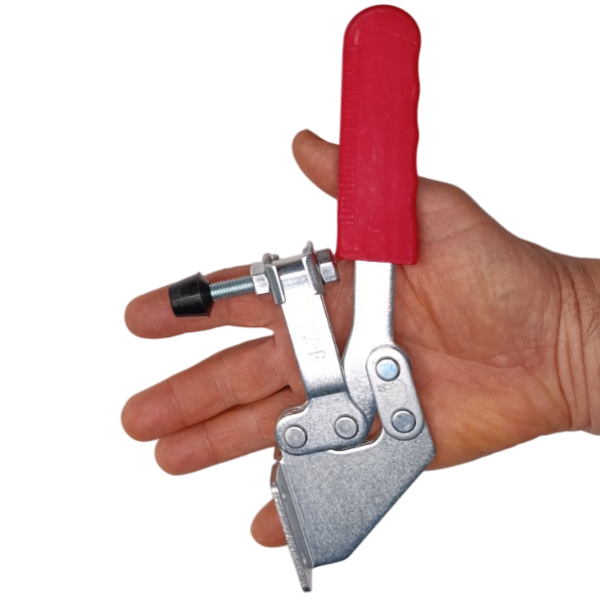

- Збалансоване зусилля 227 кг: Ми розрахували важільний механізм на зусилля в 227 кг. Це «золота середина»: затискач достатньо потужний для надійної фіксації деталей при зварюванні, свердлінні та складанні, але при цьому залишається відносно легким (413 г) та компактним, щоб не обтяжувати мобільні або модульні пристосування.
- U-подібна притискна штанга: Як і в інших наших промислових моделях, тут використовується U-подібна планка. Вона дозволяє не тільки точно регулювати положення притискного гвинта М8, але й встановлювати на неї нестандартні притискні "п'яти", наприклад, V-подібні для фіксації труб та прутків.
Професійні сценарії застосування
Завдяки вертикальній основі, GH-202-F вирішує завдання, недоступні для затискачів з пласкою основою.
- Складні складальні кондуктори: При створенні коробчатих конструкцій, де потрібно притискати деталі зсередини до стінок або фіксувати елементи збоку.
- Зварювання рамних конструкцій: Затискач можна закріпити на вертикальній стійці стапеля для бічного притиску профілів або труб, залишаючи зону зварювання повністю відкритою.
- Оснащення для верстатів: Монтаж на бічну поверхню паралельного упору фрезерного або свердлильного верстата для швидкої фіксації заготовок.
- Мобільні пристосування: Створення переносних затискних станцій шляхом кріплення декількох затискачів на вертикальні стінки металевого кутника або профільної труби.
Коментар від провідного спеціаліста
Вітаю, я Орест Коваль. Стандартні затискачі добрі, коли у вас є ідеальна горизонтальна поверхня для монтажу. Але в реальному виробництві таких умов часто немає. Модель GH-202-F була створена для вирішення саме таких "незручних" завдань, де потрібно закріпитися збоку. Конструкція вертикальної основи не просто "зігнута". Ми використовуємо комп'ютерне моделювання (FEM-аналіз), щоб розрахувати розподіл напружень і додати посилюючі ребра там, де це необхідно. Це гарантує, що основа не деформується навіть при максимальному навантаженні в 227 кг. З особистого досвіду: мені потрібно було спроектувати кондуктор для серійного зварювання невеликих корпусів. Монтувати затискачі зверху було неможливо, оскільки вони перекривали доступ. Я встановив чотири затискачі GH-202-F на бічні стінки оснащення. Це дозволило створити ідеальний притиск з чотирьох сторін, залишивши верх повністю вільним для зварювального пальника. Таке рішення заощадило замовнику масу часу та спростило виробництво. Пара професійних порад: Лайфхак №1 — при монтажі на вертикальну поверхню з тонкого металу, використовуйте зі зворотного боку відповідну пластину. Це розподілить навантаження та запобігатиме деформації стінки вашого пристосування. Лайфхак №2 — не забувайте, що U-подібна планка дозволяє закріпити на ній саморобну притискну п'яту потрібної вам форми з дерева або капролону, що ще більше розширює універсальність цього затискача. Мій вердикт: WorkMan GH-202-F — це зразок розумної інженерної думки. Він бере всі переваги класичного горизонтального затискача — швидкість, потужність і низький профіль — і додає ключову можливість монтажу в будь-якій площині. Якщо ви створюєте складне оснащення, цей затискач стане вашим незамінним помічником. Я особисто контролюю точність геометрії основи та якість шарнірів у кожній партії.

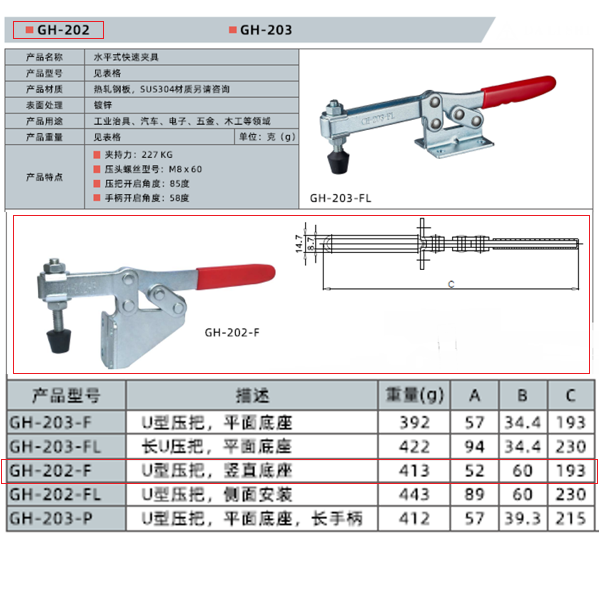

Технічні характеристики
- Модель: WorkMan GH-202-F
- Тип: Горизонтальний, швидкодіючий, з вертикальною основою
- Максимальна утримуюча сила: 227 кг
- Матеріал: Гарячекатана сталь
- Покриття: Оцинкування
- Притискний гвинт: M8 × 60 мм
- Кут відкриття рукоятки: 58°
- Кут відкриття притискної планки: 85°
- Вага: 413 г
