Инженерный замысел: мгновенная фиксация в ограниченном пространстве
При разработке модели WorkMan GH-203-F перед инженерами Workman стояла специфическая задача: создать компактный, но мощный зажим для сборочных кондукторов и рабочих столов, где критически важна низкая высота профиля. Классические вертикальные зажимы мешают размещению инструмента над деталью. Наше решение — горизонтальный шарнирно-рычажный механизм. В рабочем (закрытом) положении рукоятка и прижимная планка опускаются в горизонтальную плоскость, полностью освобождая пространство сверху для сверления, фрезерования или склейки. Это идеальный баланс между внушительным усилием удержания в 227 кг и компактностью, сопоставимой с размером ладони.
Конструкция и принцип действия

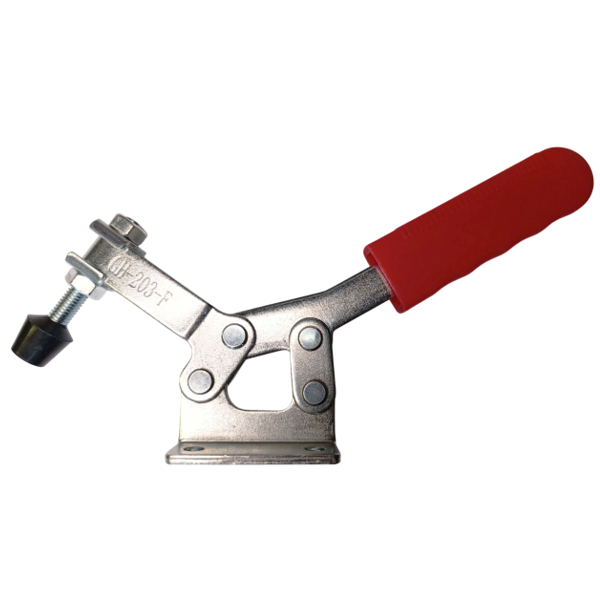

В основе GH-203-F лежит принцип самоблокирующегося рычажного механизма, или "мертвой точки". Когда вы тянете красную рукоятку на себя (вверх), прижимная планка также поднимается, освобождая заготовку. Когда вы опускаете рукоятку, система рычагов преобразует это движение в мощное вертикальное усилие. В крайнем нижнем положении оси рычагов блокируются, и обратное давление со стороны заготовки уже не может открыть зажим — он надежно зафиксирован.
- Силовая конструкция: Все компоненты зажима изготовлены из толстолистовой горячекатаной стали. Это обеспечивает высокую жесткость конструкции и способность выдерживать заявленное усилие в 227 кг без деформации.
- Защита и долговечность: Стальные оси шарниров проходят закалку для сопротивления износу. Плотное цинковое покрытие защищает весь механизм от коррозии в условиях мастерской, гарантируя плавный ход и долгий срок службы.
- Быстрая настройка: Зажим комплектуется регулируемым прижимным винтом М8 × 60 мм с резиновым наконечником. Вы можете быстро настроить высоту прижима под детали разной толщины, вращая винт и фиксируя его контргайками.
Сценарии практического применения
Несмотря на свою компактность, этот зажим решает серьезные задачи по фиксации. Его низкопрофильная конструкция незаменима в серийной работе и при создании кастомной оснастки.
- Идеален для создания сверлильных кондукторов. Вы можете установить несколько таких зажимов на плите для мгновенной фиксации небольших планок или панелей для точного сверления.
- Применяется на фрезерных столах (в том числе самодельных) для надежного удержания заготовок при обработке по шаблону или выборке пазов.
- Незаменим при сборочных и сварочных работах для позиционирования и удержания мелких и средних деталей под прямым углом перед прихваткой.
- Используется в столярных мастерских для фиксации заготовок при склейке, шлифовке или контроле точности, когда требуется быстрый цикл "зажал-отпустил".

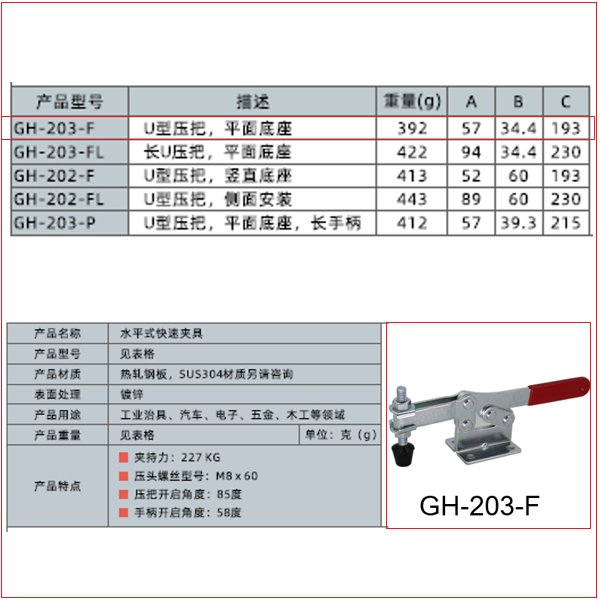

Технические характеристики
- Модель: WorkMan GH-203-F
- Тип: Горизонтальный, быстродействующий, с плоским основанием
- Максимальная удерживающая сила: 227 кг
- Материал: Горячекатаная сталь
- Покрытие: Оцинкование
- Прижимной винт: M8 × 60 мм
- Угол открытия рукоятки: 58°
- Угол открытия прижимной планки: 85°
- Вес: 392 г
Комментарий от ведущего специалиста

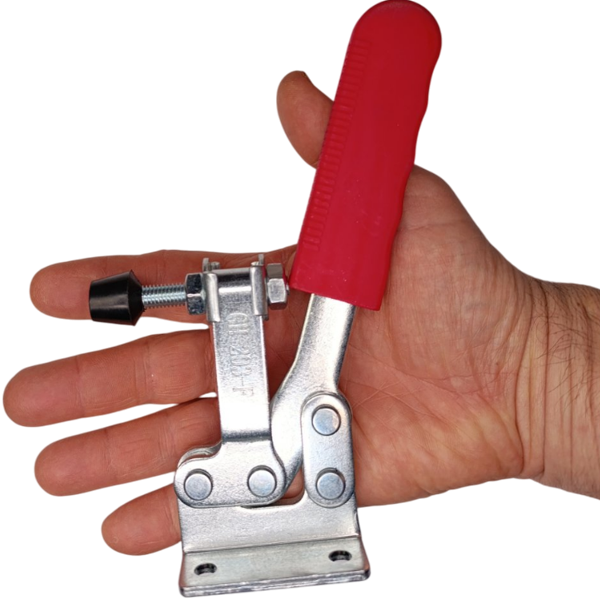

Здравствуйте, меня зовут Орест Коваль. За 19 лет работы с зажимными приспособлениями я видел много разных решений, и GH-203-F — один из моих фаворитов в категории "малый размер — большое усилие". Его часто недооценивают из-за ладонного размера, но цифра 227 кг — это реальное усилие удержания, подтвержденное нашими стендовыми испытаниями. Мы тестировали его на вырыв: механизм выдерживает кратковременную пиковую нагрузку до 300 кг до начала деформации. Это двойной запас прочности для большинства столярных задач. Ключевое преимущество этой модели — плоское основание и горизонтальный ход рукоятки. Вы монтируете его, и он практически сливается с поверхностью стола. Из личного опыта: я делал партию разделочных досок и использовал шаблон для фрезерования ручек. Мне нужно было 4 точки фиксации, которые не мешали бы фрезеру. Четыре зажима GH-203-F справились идеально: они мертвой хваткой держали шаблон и заготовку, а их низкий профиль позволил подошве фрезера свободно проходить над ними. Пара профессиональных советов: Лайфхак №1: Резиновый наконечник на винте отлично подходит для дерева, но если вы фиксируете горячий металл при сварке, просто снимите его. Резьба М8 стандартная, и вы можете заменить его на цельнометаллический болт. Лайфхак №2: При серийной работе отрегулируйте винт так, чтобы механизм защелкивался с легким, упругим усилием в самом конце хода рукоятки. Не нужно "забивать" рукоятку. Механизм "мертвой точки" надежно держит и без чрезмерного давления. Мой вердикт: это идеальный зажим для создания быстрой, низкопрофильной и мощной оснастки. Он создан для тех, кто ценит скорость и удобство в серийной работе. Я лично контролирую качество клепки шарниров в каждой партии — люфты исключены. Вы получаете надежный инструмент для точной и быстрой фиксации.
