Інженерний задум: миттєва фіксація в обмеженому просторі
При розробці моделі WorkMan GH-203-F перед інженерами Workman стояло специфічне завдання: створити компактний, але потужний затискач для складальних кондукторів та робочих столів, де критично важлива низька висота профілю. Класичні вертикальні затискачі заважають розміщенню інструменту над деталлю. Наше рішення — горизонтальний шарнірно-важільний механізм. У робочому (закритому) положенні рукоятка та притискна планка опускаються в горизонтальну площину, повністю звільняючи простір зверху для свердління, фрезерування або склеювання. Це ідеальний баланс між значним зусиллям утримання у 227 кг та компактністю, яку можна порівняти з розміром долоні.
Конструкція та принцип дії

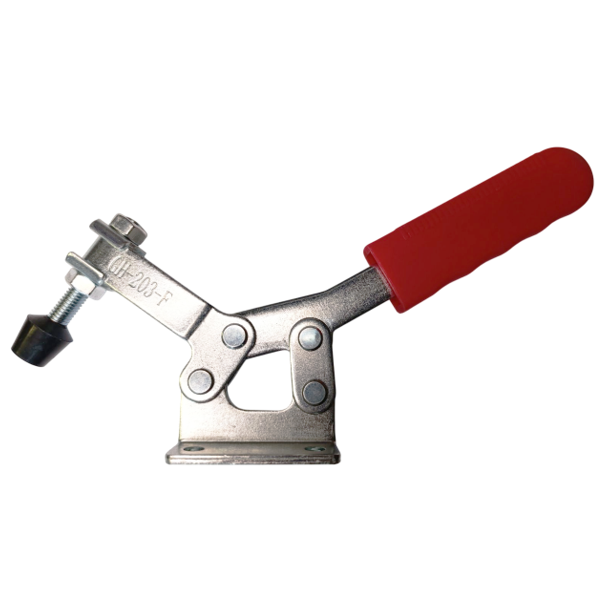

В основі GH-203-F лежить принцип важільного механізму, що самоблокується, або "мертвої точки". Коли ви тягнете червону рукоятку на себе (вгору), притискна планка також піднімається, звільняючи заготовку. Коли ви опускаєте рукоятку, система важелів перетворює цей рух на потужне вертикальне зусилля. У крайньому нижньому положенні осі важелів блокуються, і зворотний тиск з боку заготовки вже не може відкрити затискач — він надійно зафіксований.
- Силова конструкція: Всі компоненти затискача виготовлені з товстолистової гарячекатаної сталі. Це забезпечує високу жорсткість конструкції та здатність витримувати заявлене зусилля у 227 кг без деформації.
- Захист та довговічність: Сталеві осі шарнірів проходять загартування для опору зношуванню. Щільне цинкове покриття захищає весь механізм від корозії в умовах майстерні, гарантуючи плавний хід та довгий термін служби.
- Швидке налаштування: Затискач комплектується регульованим притискним гвинтом М8 × 60 мм з гумовим наконечником. Ви можете швидко налаштувати висоту притиску під деталі різної товщини, обертаючи гвинт та фіксуючи його контргайками.
Сценарії практичного застосування
Незважаючи на свою компактність, цей затискач вирішує серйозні завдання з фіксації. Його низькопрофільна конструкція незамінна у серійній роботі та при створенні кастомного оснащення.
- Ідеальний для створення свердлильних кондукторів. Ви можете встановити кілька таких затискачів на плиті для миттєвої фіксації невеликих планок або панелей для точного свердління.
- Застосовується на фрезерних столах (у тому числі саморобних) для надійного утримання заготовок при обробці за шаблоном або вибірці пазів.
- Незамінний при складальних та зварювальних роботах для позиціонування та утримання дрібних та середніх деталей під прямим кутом перед прихваткой.
- Використовується в столярних майстернях для фіксації заготовок при склеюванні, шліфуванні або контролі точності, коли потрібен швидкий цикл "затиснув-відпустив".

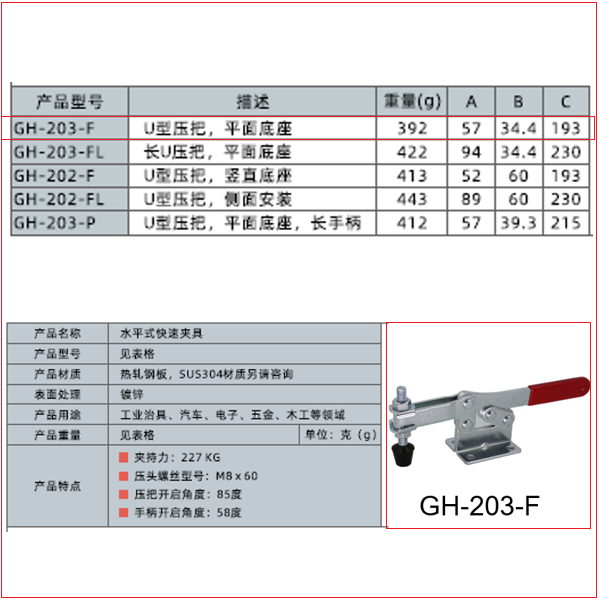

Технічні характеристики
- Модель: WorkMan GH-203-F
- Тип: Горизонтальний, швидкодіючий, з пласкою основою
- Максимальна утримуюча сила: 227 кг
- Матеріал: Гарячекатана сталь
- Покриття: Оцинкування
- Притискний гвинт: M8 × 60 мм
- Кут відкриття рукоятки: 58°
- Кут відкриття притискної планки: 85°
- Вага: 392 г
Коментар від провідного фахівця

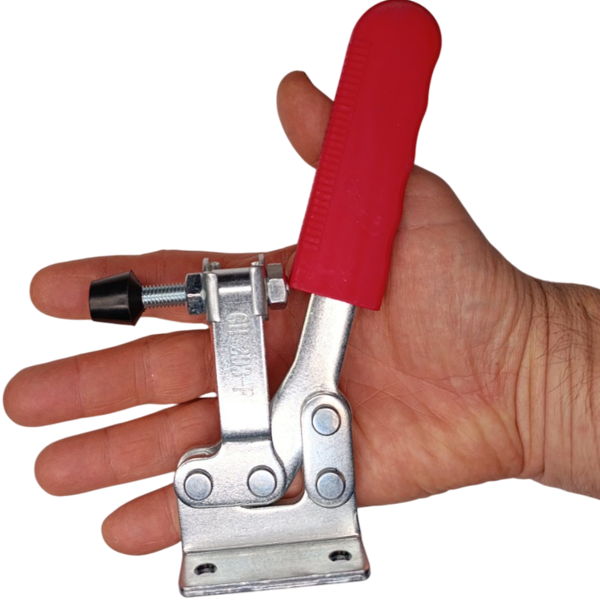

Вітаю, мене звати Орест Коваль. За 19 років роботи з затискними пристроями я бачив багато різних рішень, і GH-203-F — один з моїх фаворитів у категорії "малий розмір — велике зусилля". Його часто недооцінюють через долонний розмір, але цифра 227 кг — це реальне зусилля утримання, підтверджене нашими стендовими випробуваннями. Ми тестували його на вирив: механізм витримує короткочасне пікове навантаження до 300 кг до початку деформації. Це подвійний запас міцності для більшості столярних завдань. Ключова перевага цієї моделі — пласка основа та горизонтальний хід рукоятки. Ви монтуєте його, і він практично зливається з поверхнею столу. З особистого досвіду: я робив партію обробних дощок і використовував шаблон для фрезерування ручок. Мені було потрібно 4 точки фіксації, які не заважали б фрезеру. Чотири затискачі GH-203-F впоралися ідеально: вони мертвою хваткою тримали шаблон та заготовку, а їхній низький профіль дозволив підошві фрезера вільно проходити над ними. Пара професійних порад: Лайфхак №1: Гумовий наконечник на гвинті відмінно підходить для дерева, але якщо ви фіксуєте гарячий метал при зварюванні, просто зніміть його. Різьба М8 стандартна, і ви можете замінити його на суцільнометалевий болт. Лайфхак №2: При серійній роботі відрегулируйте гвинт так, щоб механізм замикався з легким, пружним зусиллям у самому кінці ходу рукоятки. Не потрібно "забивати" рукоятку. Механізм "мертвої точки" надійно тримає і без надмірного тиску. Мій вердикт: це ідеальний затискач для створення швидкого, низькопрофільного та потужного оснащення. Він створений для тих, хто цінує швидкість та зручність у серійній роботі. Я особисто контролюю якість клепки шарнірів у кожній партії — люфти виключені. Ви отримуєте надійний інструмент для точної та швидкої фіксації.
