Инженерный замысел: скорость, сила и нулевые помехи
В серийной работе скорость и повторяемость фиксации заготовки значат не меньше, чем сила удержания. Стандартные винтовые струбцины надежны, но медленны, а вертикальные рычажные зажимы, хоть и быстры, мешают доступу к детали своей рукояткой. Горизонтальный зажим Workman GH-203-FL — это наше инженерное решение, созданное для устранения этих компромиссов. При его разработке перед нами стояла задача создать стандарт для сборочных кондукторов и сварочных столов. Ключевой идеей стала конструкция с горизонтальным положением рукоятки в зафиксированном состоянии, что полностью освобождает рабочее пространство над заготовкой. Механизм с самоблокировкой гарантирует, что даже при сильных вибрациях фиксация останется монолитной.
Технологии и материалы: рассчитано на тысячи циклов
Долговечность и стабильность усилия — вот что отличает профессиональную оснастку. В модели GH-203-FL мы добились этого за счет выверенных инженерных решений:
- Силовой механизм из горячекатаной стали: Все силовые элементы изготовлены из толстой горячекатаной стали, а не из тонкого штампованного листа. Это обеспечивает жесткость конструкции и стабильное усилие в 227 кг без деформации рычагов. Оси шарниров выполнены из закаленной стали для минимизации износа.
- Точная геометрия рычагов: Мы рассчитали кинематику механизма так, чтобы максимальное усилие достигалось в конечной точке с эффектом самоблокировки. Это значит, что для удержания зажима в зафиксированном положении не требуется постоянного давления — механизм держит сам себя.
- Гальваническое цинкование: Все стальные компоненты покрыты слоем цинка. Это не декоративное покрытие, а промышленный стандарт защиты от коррозии, что особенно важно при работе в условиях повышенной влажности или при контакте с СОЖ на металлообрабатывающих станках.
Сценарии применения: где GH-203-FL незаменим
Благодаря своей конструкции, этот зажим решает задачи, где другие фиксаторы неэффективны:
- Сборочные и сварочные кондукторы: Быстрая установка и извлечение деталей при серийной сборке или сварке рам, каркасов. Зажал-прихватил-отпустил — цикл занимает секунды.
- Оснастка для фрезерных и сверлильных станков: Надежная фиксация заготовок на рабочем столе. Низкий профиль зажима позволяет фрезе или сверлу проходить над ним, не рискуя столкновением.
- Деревообработка и мебельное производство: Фиксация деталей при склейке, шлифовке, установке фурнитуры. Усилие в 227 кг достаточно для плотного прижатия даже массивных элементов.
- Контрольные и измерительные приспособления: Жесткое и стабильное позиционирование деталей для проведения точных замеров или контроля качества.

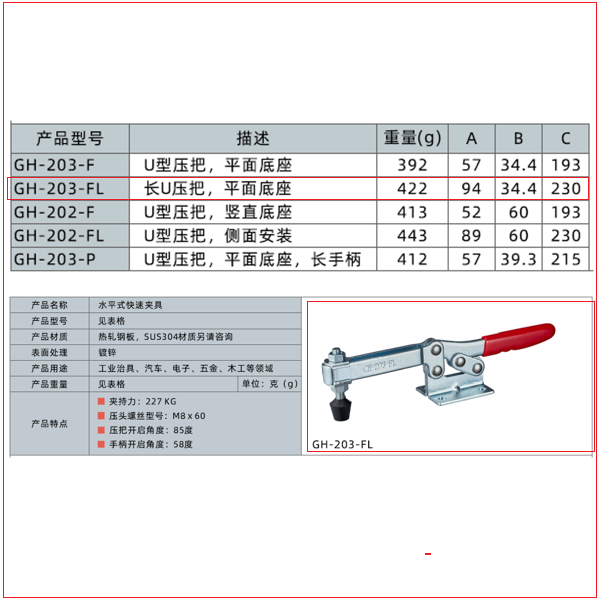

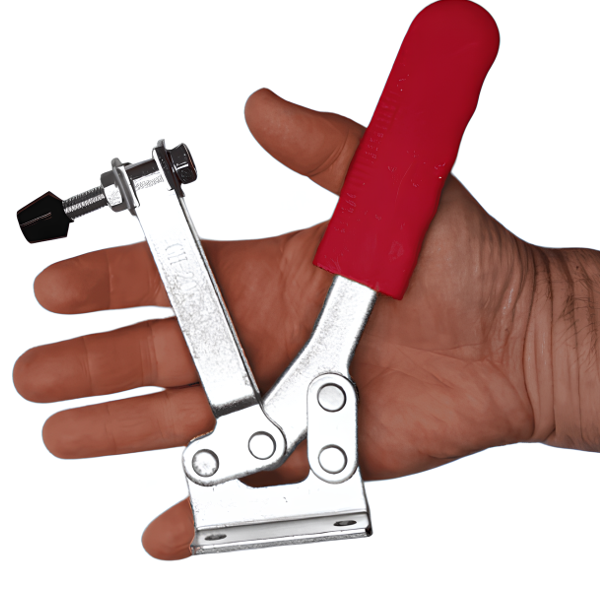

Технические характеристики

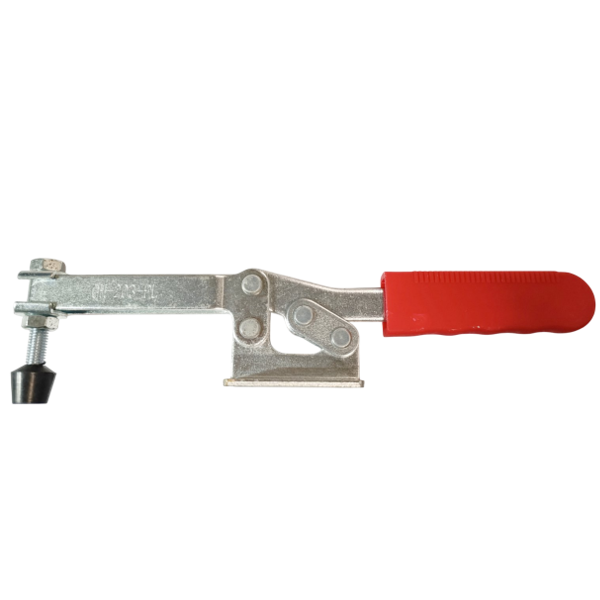

- Модель: Workman GH-203-FL
- Тип: горизонтальный рычажный (toggle clamp)
- Усилие прижима: 227 кг
- Материал: горячекатаная сталь
- Покрытие: цинкование
- Резьба прижимного винта: M8 (длина 60 мм)

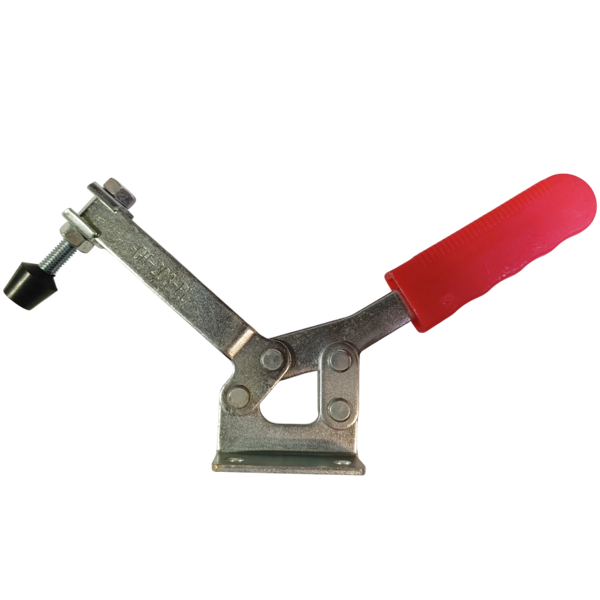

- Угол открытия прижимной части: 85°
- Угол открытия рукоятки: 58°
- Тип основания: плоская монтажная платформа (фланец)
- Вес: 422 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль, и я в Workman отвечаю за разработку и контроль качества зажимных приспособлений. Модель GH-203-FL — это пример того, как простая, на первый взгляд, механика может кардинально повысить производительность. Прежде чем запустить эту модель в серию, мы провели циклические испытания на стенде: 50 000 циклов срабатывания под нагрузкой в 200 кг. Последующая диагностика показала, что износ стальных осей в шарнирах составил менее 1% от их начального диаметра. Это гарантирует, что зажим будет выдавать заявленное усилие даже после года интенсивной работы в три смены. Из личного опыта: я использую четыре таких зажима для фиксации заготовок на своем небольшом ЧПУ-фрезере. Главное преимущество — повторяемость. Я могу быть уверен, что каждая деталь зажата с абсолютно одинаковым усилием и в точном положении, что критически важно для серийного производства. А благодаря низкому профилю я могу обрабатывать почти всю поверхность заготовки, не переставляя крепления. Пара профессиональных советов: Совет №1 — если вы работаете с мягким деревом или пластиком, чтобы не оставлять следов, наденьте на прижимной винт термоусадочную трубку в несколько слоев или колпачок из ПВХ. Это лучше, чем подкладывать деревянные бруски. Совет №2 — при монтаже нескольких зажимов на стол для фиксации большой детали, располагайте их так, чтобы рукоятки открывались в разные стороны. Так они не будут мешать друг другу и вашим рукам. Мой вердикт: это промышленный инструмент по цене бытового. Он спроектирован с тройным запасом прочности для работы в самых жестких условиях. Я лично контролирую качество заклепок и плоскостность основания каждой партии, поступающей на склад. Вы получаете не просто зажим, а надежный элемент для вашей производственной оснастки, который будет экономить ваше время и силы годами.
