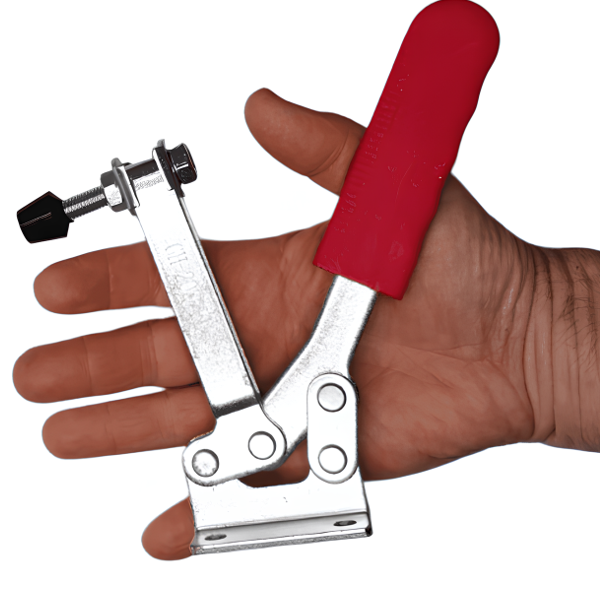

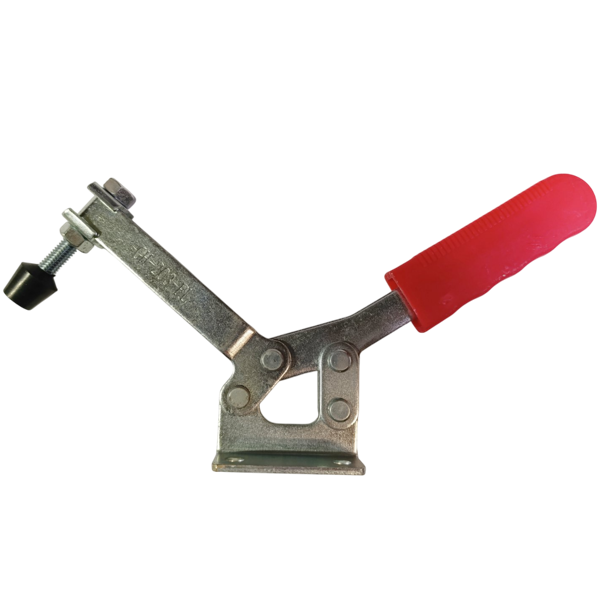

Інженерний задум: швидкість, сила та нульові перешкоди

У серійній роботі швидкість та повторюваність фіксації заготовки значать не менше, ніж сила утримання. Стандартні гвинтові струбцини надійні, але повільні, а вертикальні важільні затискачі, хоч і швидкі, заважають доступу до деталі своєю рукояткою. Горизонтальний затискач Workman GH-203-FL — це наше інженерне рішення, створене для усунення цих компромісів. При його розробці перед нами стояло завдання створити стандарт для складальних кондукторів та зварювальних столів. Ключовою ідеєю стала конструкція з горизонтальним положенням рукоятки в зафіксованому стані, що повністю звільняє робочий простір над заготовкою. Механізм із самоблокуванням гарантує, що навіть за сильних вібрацій фіксація залишиться монолітною.

Технології та матеріали: розраховано на тисячі циклів

Довговічність та стабільність зусилля — ось що відрізняє професійне оснащення. У моделі GH-203-FL ми досягли цього за рахунок вивірених інженерних рішень:

• Силовий механізм з гарячекатаної сталі: Всі силові елементи виготовлені з товстої гарячекатаної сталі, а не з тонкого штампованого листа. Це забезпечує жорсткість конструкції та стабільне зусилля 227 кг без деформації важелів. Осі шарнірів виконані із загартованої сталі для мінімізації зносу.
• Точна геометрія важелів: Ми розрахували кінематику механізму так, щоб максимальне зусилля досягалося в кінцевій точці з ефектом самоблокування. Це означає, що для утримання затискача в зафіксованому положенні не потрібен постійний тиск — механізм тримає сам себе.
• Гальванічне цинкування: Всі сталеві компоненти покриті шаром цинку. Це не декоративне покриття, а промисловий стандарт захисту від корозії, що особливо важливо під час роботи в умовах підвищеної вологості або при контакті з МОР на металообробних верстатах.

Сценарії застосування: де GH-203-FL є незамінним

Завдяки своїй конструкції, цей затискач вирішує завдання, де інші фіксатори неефективні:

• Складальні та зварювальні кондуктори: Швидке встановлення та вилучення деталей при серійному складанні або зварюванні рам, каркасів. Затиснув-прихопив-відпустив — цикл займає секунди.
• Оснащення для фрезерних та свердлильних верстатів: Надійна фіксація заготовок на робочому столі. Низький профіль затискача дозволяє фрезі або свердлу проходити над ним, не ризикуючи зіткненням.
• Деревообробка та меблеве виробництво: Фіксація деталей при склеюванні, шліфуванні, установці фурнітури. Зусилля 227 кг достатньо для щільного притискання навіть масивних елементів.
• Контрольні та вимірювальні пристосування: Жорстке та стабільне позиціонування деталей для проведення точних вимірів або контролю якості.

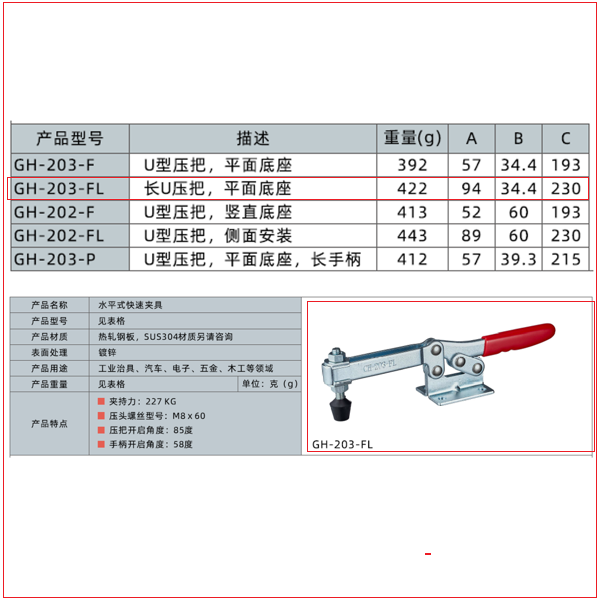

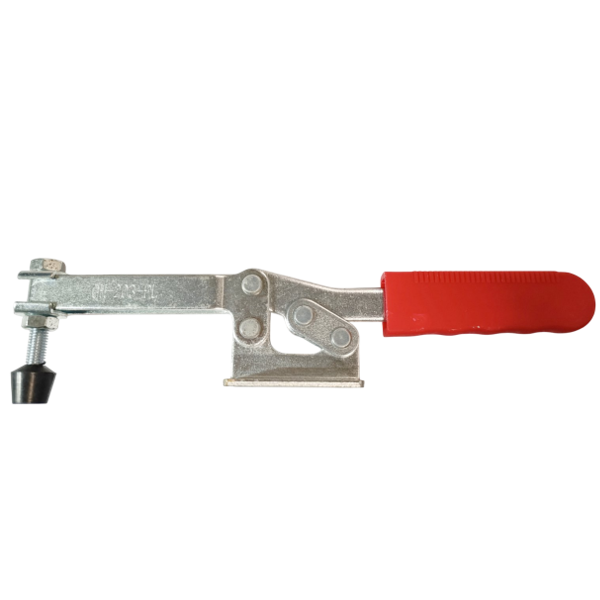

Технічні характеристики

• Модель: Workman GH-203-FL
• Тип: горизонтальний важільний (toggle clamp)
• Зусилля притиску: 227 кг
• Матеріал: гарячекатана сталь
• Покриття: цинкування
• Різьба притискного гвинта: M8 (довжина 60 мм)
• Кут відкриття притискної частини: 85°
• Кут відкриття рукоятки: 58°
• Тип основи: плоска монтажна платформа (фланець)
• Вага: 422 г

Коментар від провідного спеціаліста

Мене звати Орест Коваль, і я у Workman відповідаю за розробку та контроль якості затискних пристроїв. Модель GH-203-FL — це приклад того, як проста, на перший погляд, механіка може кардинально підвищити продуктивність. Перш ніж запустити цю модель у серію, ми провели циклічні випробування на стенді: 50 000 циклів спрацьовування під навантаженням у 200 кг. Подальша діагностика показала, що знос сталевих осей у шарнірах склав менше 1% від їхнього початкового діаметра. Це гарантує, що затискач видаватиме заявлене зусилля навіть після року інтенсивної роботи у три зміни. З особистого досвіду: я використовую чотири таких затискачі для фіксації заготовок на своєму невеликому ЧПК-фрезері. Головна перевага — повторюваність. Я можу бути впевнений, що кожна деталь затиснута з абсолютно однаковим зусиллям і в точному положенні, що критично важливо для серійного виробництва. А завдяки низькому профілю я можу обробляти майже всю поверхню заготовки, не переставляючи кріплення. Пара професійних порад: Порада №1 — якщо ви працюєте з м'яким деревом або пластиком, щоб не залишати слідів, одягніть на притискний гвинт термозбіжну трубку в кілька шарів або ковпачок з ПВХ. Це краще, ніж підкладати дерев'яні бруски. Порада №2 — при монтажі кількох затискачів на стіл для фіксації великої деталі, розташовуйте їх так, щоб рукоятки відкривалися в різні боки. Так вони не заважатимуть одна одній і вашим рукам. Мій вердикт: це промисловий інструмент за ціною побутового. Він спроектований із потрійним запасом міцності для роботи в найжорсткіших умовах. Я особисто контролюю якість заклепок та площинність основи кожної партії, що надходить на склад. Ви отримуєте не просто затискач, а надійний елемент для вашого виробничого оснащення, який заощаджуватиме ваш час та сили роками.
