Инженерный замысел: Промышленный стандарт для скорости и надежности

В основе любого эффективного производства лежит скорость и повторяемость операций. Часы, потраченные на закручивание винтовых струбцин, — это прямое снижение производительности. Именно для решения этой задачи и был создан рычажный зажим. Модель Workman GH-203-P является воплощением этой идеи в ее классическом, наиболее востребованном виде. Нашей инженерной целью было не изобрести нечто экзотическое, а довести до совершенства промышленный стандарт: создать зажим, который обеспечивает мгновенную, надежную и абсолютно идентичную фиксацию одним движением руки. Его низкопрофильная конструкция, где рукоятка в рабочем положении не мешает доступу к детали, сделала его стандартом де-факто для сборочных кондукторов и сварочных столов по всему миру.

Технологии и материалы: Конструкция, проверенная временем

Надежность GH-203-P основана на фундаментальных принципах механики и качестве материалов, а не на сложных и капризных решениях.

• Кинематика рычажного механизма: "Сердце" зажима — это система рычагов, работающая по принципу "мертвой точки". Когда вы опускаете рукоятку, оси шарниров проходят положение, в котором любое противодействие со стороны зажатой детали лишь сильнее блокирует механизм. Эта самоблокирующаяся схема гарантирует, что зажим не ослабнет и не откроется самопроизвольно даже под действием сильной вибрации при фрезеровке или сверлении.
• Конструкция из горячекатаной стали: Все силовые элементы зажима изготовлены из толстой горячекатаной стали, способной выдерживать многократные циклические нагрузки без деформации. Оси шарниров выполнены из закаленной стали, что минимизирует износ и гарантирует сохранение заявленного усилия в 227 кг на протяжении всего срока службы.
• Низкопрофильный дизайн: Ключевое преимущество горизонтального зажима — положение рукоятки. В зафиксированном состоянии она расположена параллельно рабочей поверхности, не создавая помех над заготовкой. Это позволяет свободно работать любым инструментом, а также повышает безопасность, исключая случайное зацепление за рукоятку одеждой или шлангами.

Сценарии применения: Универсальность в действии

Workman GH-203-P — это базовый строительный "кирпичик" для создания любой производственной оснастки. Его применяют повсеместно:

• Сварочные работы: Быстрая фиксация профильных труб, уголков и пластин на сварочном столе при сборке рам, каркасов, ворот, калиток и других металлоконструкций.
• Деревообработка: Установка в сборочные кондукторы (джиги) для серийного сверления отверстий, фрезеровки пазов, сборки корпусной мебели.
• Производственные линии: Использование в качестве быстрых прижимов на сборочных, упаковочных и контрольных стендах для фиксации деталей из пластика, текстолита, металла.
• Изготовление дверей и окон: Надежный прижим элементов рамы и обвязки во время склейки, установки фурнитуры или фрезеровки технологических отверстий.
• Автомастерские: Удержание элементов при рихтовке, сварке, кастомных работах по изготовлению кронштейнов и усилителей.
• DIY-проекты: Основа для создания самодельных приспособлений: фрезерных столов, сверлильных станций, кареток для торцовочных пил и многого другого.

Технические характеристики

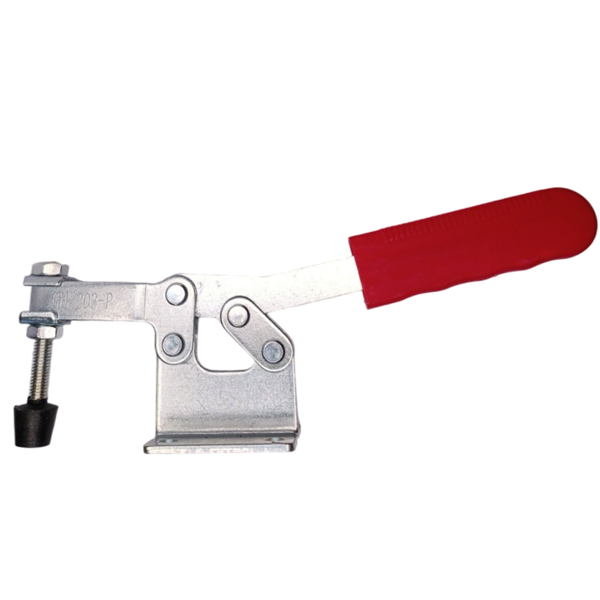

• Модель: Workman GH-203-P
• Тип: горизонтальный рычажный (стандартный)
• Усилие прижима: 227 кг
• Материал: горячекатаная сталь
• Покрытие: цинкование
• Резьба прижимного винта: M8 (длина 60 мм)
• Угол открытия прижимной планки: 85°
• Угол открытия рукоятки: 58°

Комментарий от ведущего специалиста

Меня зовут Орест Коваль, и я отвечаю в Workman за зажимные приспособления. Модель GH-203-P — это наша классика, тот самый эталон, с которым мы сравниваем все новые разработки. Мы проводим циклический тест на выносливость: 100 000 циклов "закрыл-открыл" под нагрузкой в 150 кг. После этого люфт в шарнирных соединениях не должен превышать 0.3 мм. Это гарантирует, что даже через несколько лет интенсивной работы в цеху зажим будет фиксировать деталь мертвой хваткой. Из личного опыта: у меня в мастерской на главном сборочном столе установлено шесть таких зажимов. Я их поставил лет пять назад. Они используются ежедневно для всего — от склейки мебельных щитов до фиксации деталей для гравировки. За все это время ни один не подвел. Это тот инструмент, о котором просто забываешь, потому что он всегда безупречно работает. Пара профессиональных советов: Совет №1 — при установке на сварочный стол, защитите резьбу прижимного винта от брызг. Самый простой способ — надеть на него отрезок термостойкого силиконового шланга подходящего диаметра. Совет №2 — для фиксации деликатных деревянных заготовок выточите из твердого дерева (бука, ясеня) небольшой "башмак" и наклейте его на пятку винта. Это полностью исключит любые следы на поверхности. Мой вердикт: Workman GH-203-P — это не модная новинка, это проверенный временем промышленный стандарт надежности. Это как молоток или разводной ключ — базовый инструмент, который должен быть в арсенале каждой мастерской. Я лично проверяю качество заклепок и плоскостность основания в каждой партии. Вы получаете инструмент, спроектированный с двойным запасом прочности, который будет служить вам годами.
