Інженерний задум: Промисловий стандарт для швидкості та надійності

В основі будь-якого ефективного виробництва лежить швидкість та повторюваність операцій. Години, витрачені на закручування гвинтових струбцин, — це пряме зниження продуктивності. Саме для вирішення цього завдання і був створений важільний затискач. Модель Workman GH-203-P є втіленням цієї ідеї в її класичному, найбільш затребуваному вигляді. Нашою інженерною метою було не винайти щось екзотичне, а довести до досконалості промисловий стандарт: створити затискач, який забезпечує миттєву, надійну та абсолютно ідентичну фіксацію одним рухом руки. Його низькопрофільна конструкція, де рукоятка в робочому положенні не заважає доступу до деталі, зробила його стандартом де-факто для складальних кондукторів та зварювальних столів у всьому світі.

Технології та матеріали: Конструкція, перевірена часом

Надійність GH-203-P заснована на фундаментальних принципах механіки та якості матеріалів, а не на складних та примхливих рішеннях.

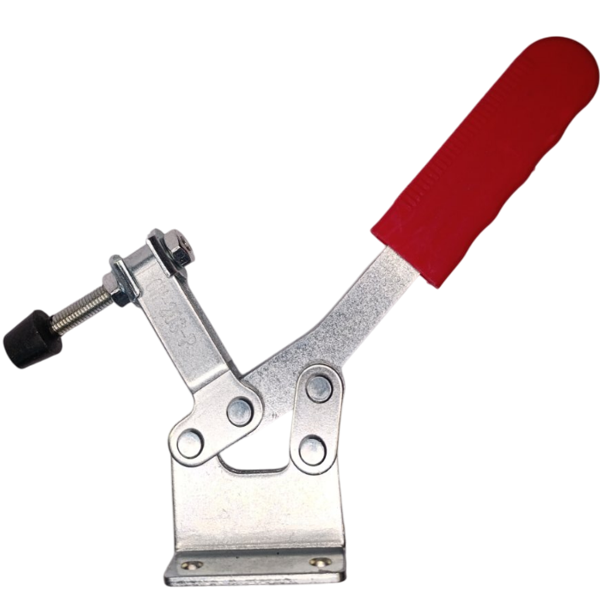

• Кінематика важільного механізму: "Серце" затискача — це система важелів, що працює за принципом "мертвої точки". Коли ви опускаєте рукоятку, осі шарнірів проходять положення, в якому будь-яка протидія з боку затиснутої деталі лише сильніше блокує механізм. Ця самоблокуюча схема гарантує, що затискач не ослабне і не відкриється мимовільно навіть під дією сильної вібрації при фрезеруванні або свердлінні.
• Конструкція з гарячекатаної сталі: Всі силові елементи затискача виготовлені з товстої гарячекатаної сталі, здатної витримувати багаторазові циклічні навантаження без деформації. Осі шарнірів виконані із загартованої сталі, що мінімізує знос і гарантує збереження заявленого зусилля в 227 кг протягом усього терміну служби.

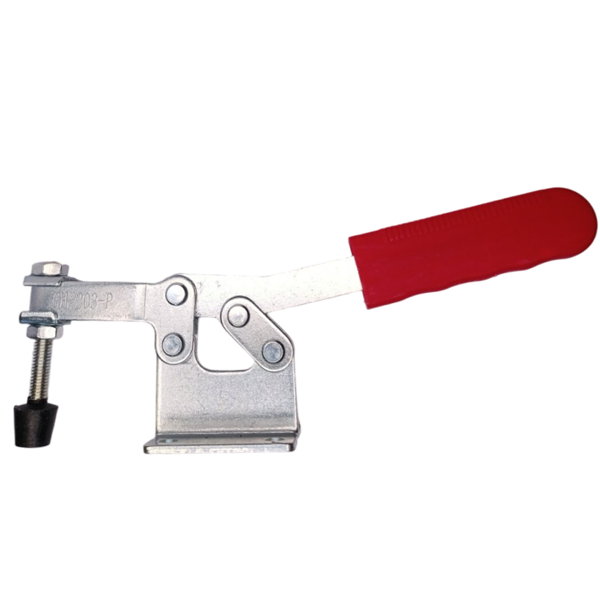

• Низькопрофільний дизайн: Ключова перевага горизонтального затискача — положення рукоятки. У зафіксованому стані вона розташована паралельно до робочої поверхні, не створюючи перешкод над заготовкою. Це дозволяє вільно працювати будь-яким інструментом, а також підвищує безпеку, виключаючи випадкове зачеплення за рукоятку одягом або шлангами.

Сценарії застосування: Універсальність у дії

Workman GH-203-P — це базова будівельна "цеглинка" для створення будь-якого виробничого оснащення. Його застосовують повсюдно:

• Зварювальні роботи: Швидка фіксація профільних труб, кутників та пластин на зварювальному столі при складанні рам, каркасів, воріт, хвірток та інших металоконструкцій.
• Деревообробка: Встановлення в складальні кондуктори (джиги) для серійного свердління отворів, фрезерування пазів, складання корпусних меблів.
• Виробничі лінії: Використання в якості швидких притисків на складальних, пакувальних та контрольних стендах для фіксації деталей із пластику, текстоліту, металу.
• Виготовлення дверей та вікон: Надійний притиск елементів рами та обв'язки під час склеювання, встановлення фурнітури або фрезерування технологічних отворів.
• Автомайстерні: Утримання елементів при рихтуванні, зварюванні, кастомних роботах з виготовлення кронштейнів та підсилювачів.
• DIY-проекти: Основа для створення саморобних пристосувань: фрезерних столів, свердлильних станцій, кареток для торцювальних пил та багато іншого.

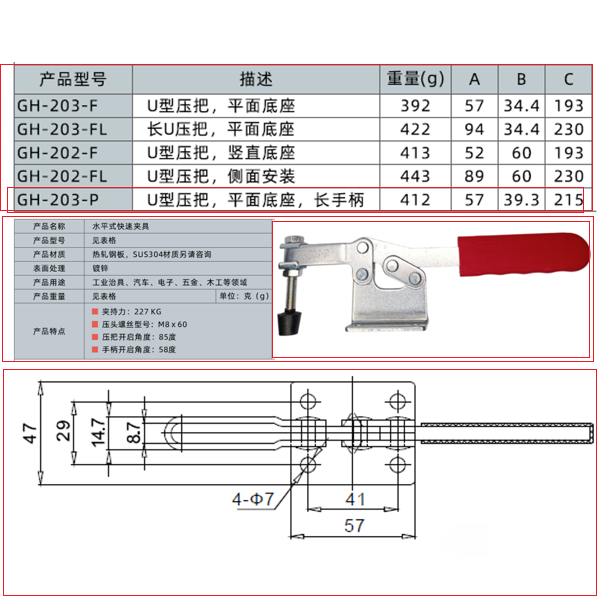

Технічні характеристики

• Модель: Workman GH-203-P
• Тип: горизонтальний важільний (стандартний)
• Зусилля притиску: 227 кг
• Матеріал: гарячекатана сталь
• Покриття: цинкування
• Різьба притискного гвинта: M8 (довжина 60 мм)
• Кут відкриття притискної планки: 85°
• Кут відкриття рукоятки: 58°

Коментар від провідного спеціаліста

Мене звати Орест Коваль, і я відповідаю у Workman за затискні пристрої. Модель GH-203-P — це наша класика, той самий еталон, з яким ми порівнюємо всі нові розробки. Ми проводимо циклічний тест на витривалість: 100 000 циклів "закрив-відкрив" під навантаженням 150 кг. Після цього люфт у шарнірних з'єднаннях не повинен перевищувати 0.3 мм. Це гарантує, що навіть через кілька років інтенсивної роботи в цеху затискач буде фіксувати деталь мертвою хваткою. З особистого досвіду: у мене в майстерні на головному складальному столі встановлено шість таких затискачів. Я їх поставив років п'ять тому. Вони використовуються щодня для всього — від склеювання меблевих щитів до фіксації деталей для гравіювання. За весь цей час жоден не підвів. Це той інструмент, про який просто забуваєш, тому що він завжди бездоганно працює. Пара професійних порад: Порада №1 — при установці на зварювальний стіл, захистіть різьбу притискного гвинта від бризок. Найпростіший спосіб — надіти на нього відрізок термостійкого силіконового шланга відповідного діаметру. Порада №2 — для фіксації делікатних дерев'яних заготовок виточіть з твердого дерева (бука, ясена) невеликий "черевик" і наклейте його на п'яту гвинта. Це повністю виключить будь-які сліди на поверхні. Мій вердикт: Workman GH-203-P — це не модна новинка, це перевірений часом промисловий стандарт надійності. Це як молоток або розвідний ключ — базовий інструмент, який має бути в арсеналі кожної майстерні. Я особисто перевіряю якість заклепок та площинність основи в кожній партії. Ви отримуєте інструмент, спроектований з подвійним запасом міцності, який буде служити вам роками.
