Инженерный замысел: Точность в миниатюре

В мире больших станков и мощных прижимов существует целый пласт задач, где грубая сила не просто не нужна, а губительна. Фиксация печатной платы при пайке, склейка мелких деталей модели или удержание хрупкого компонента в сборочном кондукторе — здесь стандартный зажим на 200 кг скорее разрушит деталь, чем зафиксирует ее. Мы, инженеры Workman, спроектировали модель GH-20400 как специализированное решение для таких деликатных операций. Нашей целью было сохранить все преимущества рычажного механизма — скорость, удобство и надежность фиксации — но в миниатюрном корпусе с точно дозированным усилием. Это "третья рука" для электронщика, моделиста и любого мастера, работающего с малыми формами.

Технологии и материалы: Максимум функциональности в минимальном объеме

Создать надежный зажим весом всего 33 грамма — это сложная инженерная задача, которую мы решили с помощью выверенных технологий.

• Микромеханика рычажного механизма: Несмотря на миниатюрные размеры, GH-20400 использует тот же надежный принцип самоблокировки "за мертвой точкой", что и его старшие собратья. Мы с ювелирной точностью рассчитали геометрию рычагов и осей, чтобы обеспечить четкую и уверенную фиксацию с усилием 20 кг одним легким движением пальца.
• Легкая, но прочная конструкция: Корпус зажима изготовлен не из пластика или хрупкого сплава, а из конструкционной горячекатаной стали с защитным цинковым покрытием. Это обеспечивает необходимую жесткость, чтобы зажим не деформировался под нагрузкой и гарантировал стабильное, повторяемое усилие от цикла к циклу.
• Оптимизация для малых пространств: Компактный "П"-образный прижимной рычаг и выверенные углы открытия рукоятки (60°) и прижима (55°) спроектированы для максимального удобства работы на загруженном рабочем столе или внутри тесного корпуса прибора. Каждый миллиметр пространства используется эффективно.

Сценарии применения: Незаменим в мире малых форм

Workman GH-20400 — это идеальное решение там, где стандартные зажимы слишком громоздки и мощны.

• Электроника и приборостроение: Фиксация печатных плат (PCB) в держателях для пайки, монтажа или тестирования. Удержание разъемов, шлейфов, мелких корпусных деталей во время сборки.
• Моделизм и хобби: Быстрая фиксация деталей самолетов, кораблей, архитектурных макетов и диорам во время склейки, покраски или обработки. Идеален для создания миниатюрных сборочных стапелей.
• Ювелирное дело и ремонт часов: Несильный, но надежный прижим мелких деталей при гравировке, полировке, ремонте. Фиксация элементов для пайки.
• Производство сувениров и рекламной продукции: Создание кондукторов для серийной фиксации брелоков, значков, небольших заготовок из дерева, акрила или пластика.
• Лаборатории и тестовые стенды: Быстрый прижим образцов, датчиков, проводов и других элементов при проведении экспериментов и испытаний.

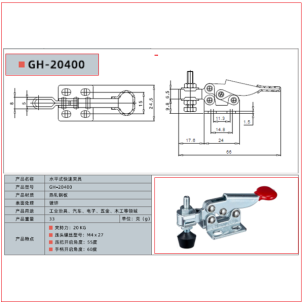

Технические характеристики

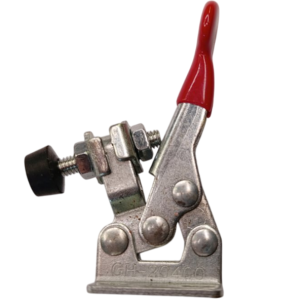

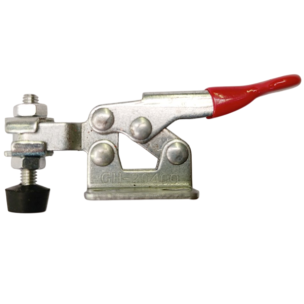

• Модель: Workman GH-20400
• Назначение: быстрая фиксация мелких и хрупких деталей
• Усилие прижима: 20 кг
• Материал: горячекатаная сталь
• Покрытие: цинкование
• Резьба прижимного винта: M4 x 27 мм
• Угол открытия рукоятки: 60°
• Угол открытия прижимного рычага: 55°
• Вес: 33 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Модель GH-20400 — это особый инструмент. Его сила не в килограммах, а в деликатности и удобстве. Это та самая "третья рука", которой так часто не хватает при точной работе. Для такого зажима важна повторяемость усилия. Мы тестируем 100 зажимов из каждой партии на стенде, который измеряет усилие зажима. Отклонение от эталонного показателя в 20 кг не должно превышать ±5%. Это гарантирует, что при серийной сборке электроники вы не раздавите ни один компонент, так как усилие всегда будет одинаковым и предсказуемым. Из личного опыта: я увлекаюсь сборкой масштабных моделей. Для склейки мелких деталей фюзеляжа или шасси я сделал небольшой стапель, на котором установлено с десяток этих "малышей" GH-20400. Они позволяют мгновенно зафиксировать деталь в нужном положении. Их усилия в 20 кг более чем достаточно для плотного прижатия, но оно никогда не повредит хрупкий пластик. Пара профессиональных советов: Совет №1 — резьба М4 на прижимном винте позволяет легко заменить стандартный наконечник на любую кастомную оснастку. Например, на П-образную лапку для прижима кромок или на мягкую войлочную накладку для полированных деталей. Совет №2 — при работе с печатными платами, чтобы не повредить дорожки, всегда используйте штатный резиновый наконечник или подкладывайте под него кусочек мягкого антистатического материала. Мой вердикт: Workman GH-20400 — это специализированный инструмент, который доказывает, что сила не всегда главное. Его ценность — в компактности, легкости и точно дозированном усилии. Это идеальное решение для электроники, моделизма и любых задач, где требуется деликатная и быстрая фиксация. Я лично проверяю плавность хода и четкость фиксации каждого зажима. Вы получаете надежного миниатюрного помощника для ваших самых точных работ.
