Інженерний задум: Точність у мініатюрі

У світі великих верстатів та потужних притисків існує цілий пласт завдань, де груба сила не просто не потрібна, а згубна. Фіксація друкованої плати при паянні, склеювання дрібних деталей моделі або утримання крихкого компонента у складальному кондукторі — тут стандартний затискач на 200 кг швидше зруйнує деталь, ніж зафіксує її. Ми, інженери Workman, спроектували модель GH-20400 як спеціалізоване рішення для таких делікатних операцій. Нашою метою було зберегти всі переваги важільного механізму — швидкість, зручність та надійність фіксації — але в мініатюрному корпусі з точно дозованим зусиллям. Це "третя рука" для електронника, моделіста та будь-якого майстра, що працює з малими формами.

Технології та матеріали: Максимум функціональності в мінімальному об'ємі

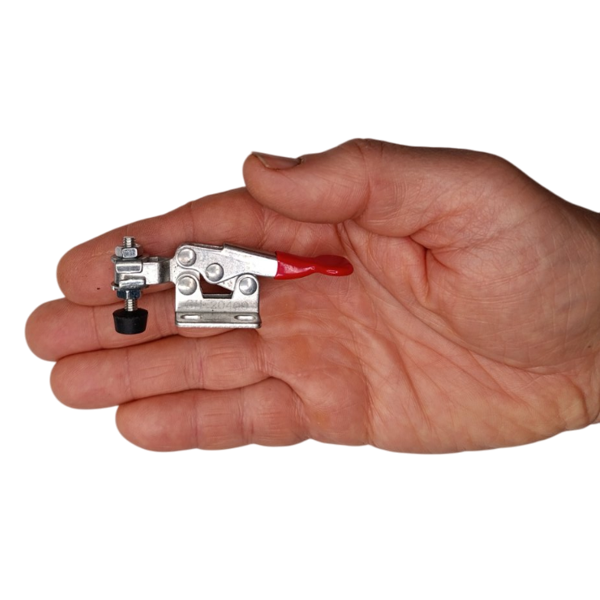

Створити надійний затискач вагою всього 33 грами — це складна інженерна задача, яку ми вирішили за допомогою вивірених технологій.

• Мікромеханіка важільного механізму: Незважаючи на мініатюрні розміри, GH-20400 використовує той самий надійний принцип самоблокування "за мертвою точкою", що і його старші побратими. Ми з ювелірною точністю розрахували геометрію важелів та осей, щоб забезпечити чітку та впевнену фіксацію із зусиллям 20 кг одним легким рухом пальця.
• Легка, але міцна конструкція: Корпус затискача виготовлений не з пластику або крихкого сплаву, а з конструкційної гарячекатаної сталі із захисним цинковим покриттям. Це забезпечує необхідну жорсткість, щоб затискач не деформувався під навантаженням і гарантував стабільне, повторюване зусилля від циклу до циклу.

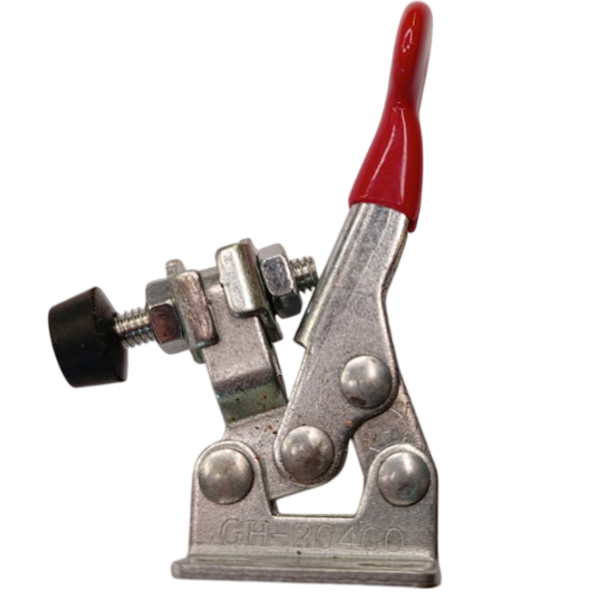

• Оптимізація для малих просторів: Компактний "П"-подібний притискний важіль та вивірені кути відкриття рукоятки (60°) та притиску (55°) спроектовані для максимальної зручності роботи на завантаженому робочому столі або всередині тісного корпусу приладу. Кожен міліметр простору використовується ефективно.

Сценарії застосування: Незамінний у світі малих форм

Workman GH-20400 — це ідеальне рішення там, де стандартні затискачі занадто громіздкі та потужні.

• Електроніка та приладобудування: Фіксація друкованих плат (PCB) у тримачах для паяння, монтажу або тестування. Утримання роз'ємів, шлейфів, дрібних корпусних деталей під час складання.
• Моделізм та хобі: Швидка фіксація деталей літаків, кораблів, архітектурних макетів та діорам під час склеювання, фарбування або обробки. Ідеальний для створення мініатюрних складальних стапелів.
• Ювелірна справа та ремонт годинників: Несильний, але надійний притиск дрібних деталей при гравіруванні, поліруванні, ремонті. Фіксація елементів для паяння.
• Виробництво сувенірів та рекламної продукції: Створення кондукторів для серійної фіксації брелоків, значків, невеликих заготовок з дерева, акрилу або пластику.
• Лабораторії та тестові стенди: Швидкий притиск зразків, датчиків, проводів та інших елементів при проведенні експериментів та випробувань.

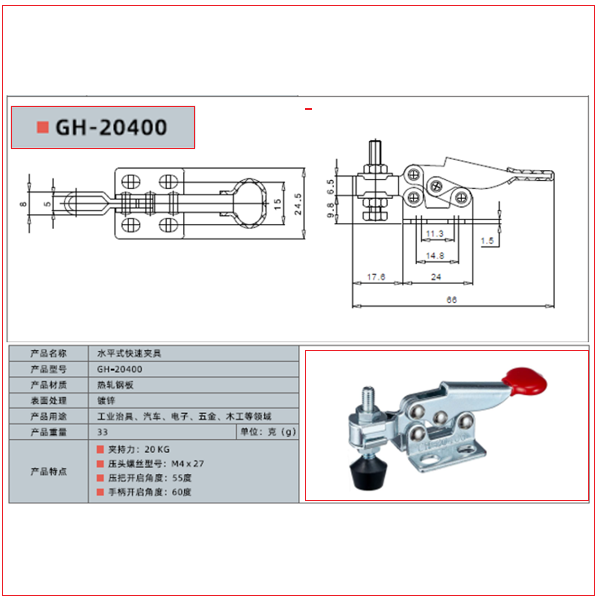

Технічні характеристики

• Модель: Workman GH-20400
• Призначення: швидка фіксація дрібних та крихких деталей
• Зусилля притиску: 20 кг
• Матеріал: гарячекатана сталь
• Покриття: цинкування
• Різьба притискного гвинта: M4 x 27 мм
• Кут відкриття рукоятки: 60°
• Кут відкриття притискного важеля: 55°
• Вага: 33 г

Коментар від провідного спеціаліста

Мене звати Орест Коваль. Модель GH-20400 — це особливий інструмент. Його сила не в кілограмах, а в делікатності та зручності. Це та сама "третя рука", якої так часто не вистачає при точній роботі. Для такого затискача важлива повторюваність зусилля. Ми тестуємо 100 затискачів з кожної партії на стенді, який вимірює зусилля затиску. Відхилення від еталонного показника в 20 кг не повинно перевищувати ±5%. Це гарантує, що при серійному складанні електроніки ви не роздавите жоден компонент, оскільки зусилля завжди буде однаковим та передбачуваним. З особистого досвіду: я захоплююся складанням масштабних моделей. Для склеювання дрібних деталей фюзеляжу або шасі я зробив невеликий стапель, на якому встановлено з десяток цих "малюків" GH-20400. Вони дозволяють миттєво зафіксувати деталь у потрібному положенні. Їхнього зусилля в 20 кг більш ніж достатньо для щільного притиснення, але воно ніколи не пошкодить крихкий пластик. Пара професійних порад: Порада №1 — різьба М4 на притискному гвинті дозволяє легко замінити стандартний наконечник на будь-яке кастомне оснащення. Наприклад, на П-подібну лапку для притиску кромок або на м'яку повстяну накладку для полірованих деталей. Порада №2 — при роботі з друкованими платами, щоб не пошкодити доріжки, завжди використовуйте штатний гумовий наконечник або підкладайте під нього шматочок м'якого антистатичного матеріалу. Мій вердикт: Workman GH-20400 — це спеціалізований інструмент, який доводить, що сила не завжди головне. Його цінність — у компактності, легкості та точно дозованому зусиллі. Це ідеальне рішення для електроніки, моделізму та будь-яких завдань, де потрібна делікатна та швидка фіксація. Я особисто перевіряю плавність ходу та чіткість фіксації кожного затискача. Ви отримуєте надійного мініатюрного помічника для ваших найточніших робіт.
