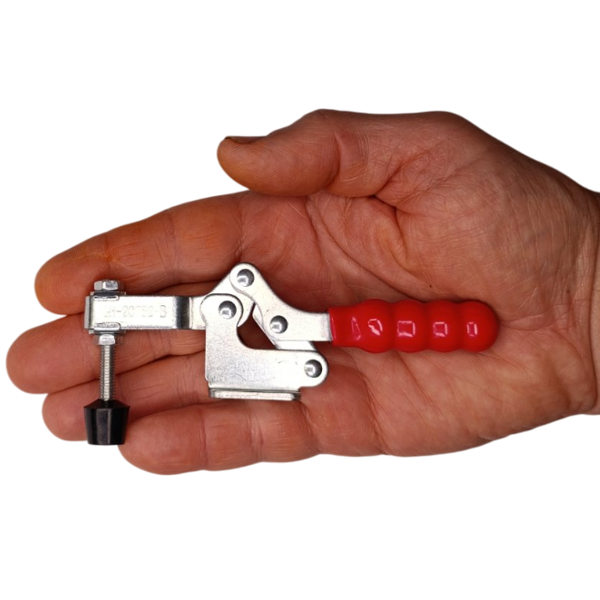

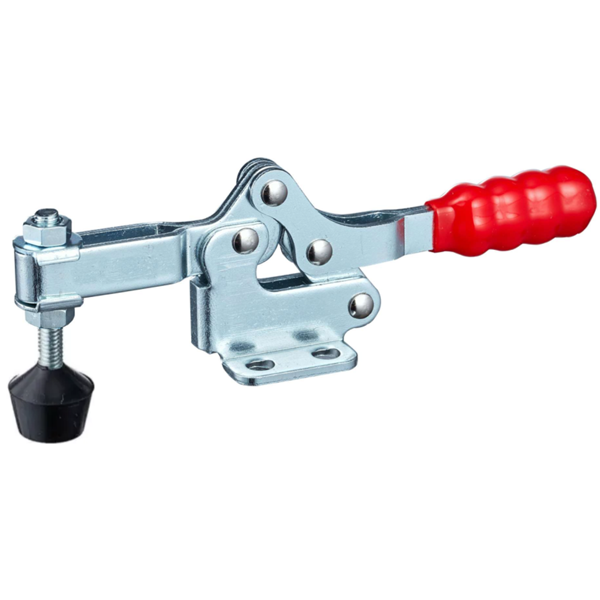

Инженерный замысел: Баланс компактности и усилия

В серийном производстве часто возникает потребность в зажиме, который сочетал бы в себе два, на первый взгляд, противоречивых качества: компактность и значительное удерживающее усилие. Миниатюрные зажимы слишком слабы для надежной фиксации, а стандартные — слишком громоздки для компактной оснастки. Горизонтальный зажим Workman GH-20752-B был спроектирован как инженерное решение этой дилеммы. Нашей целью было создать профессиональный компактный зажим, который легко интегрируется в любую, даже самую тесную оснастку, но при этом обеспечивает солидное номинальное усилие в 75 кг, достаточное для большинства сборочных и легких обрабатывающих операций.

Технологии и материалы: Инженерия долговечности в малом корпусе

Долговечность в условиях серийного производства, где зажим совершает сотни циклов в смену, — ключевой параметр. Мы добились его за счет продуманных инженерных решений.

• Шарнир с износостойкой втулкой: Главная проблема компактных зажимов при интенсивной работе — быстрый износ осей в шарнирах, что приводит к появлению люфта и потере усилия. В отличие от аналогов, в наиболее нагруженном шарнире модели GH-20752-B мы применяем специальную износостойкую втулку из закаленной стали. Это простое, но важное решение кардинально увеличивает ресурс механизма, обеспечивая стабильность и точность фиксации на протяжении десятков тысяч циклов.
• Прочная стальная конструкция: Несмотря на вес всего 92 грамма, все силовые элементы зажима изготовлены из прочной горячекатаной стали и защищены от коррозии цинковым покрытием. Это гарантирует, что зажим не деформируется под рабочей нагрузкой и сохранит свою геометрию и функциональность в условиях промышленного цеха.
• Оптимизированная кинематика для скорости: Углы открытия рукоятки (76°) и прижимного рычага (94°) рассчитаны для максимальной скорости работы. Они обеспечивают широкий и удобный доступ для быстрой установки и снятия детали, что напрямую влияет на производительность оператора на сборочной линии.

Профессиональные сценарии применения: Специалист по компактной оснастке

Workman GH-20752-B — это идеальный выбор для создания профессиональных сборочных кондукторов и приспособлений для серийных операций.

• Сборочные кондукторы для электроники и приборостроения: Надежная фиксация корпусов, панелей приборов, где требуется более сильный и стабильный прижим, чем могут обеспечить миниатюрные модели.
• Деревообработка и мебельное производство: Использование в джигах для точного сверления, фрезеровки и сборки небольших и средних деталей: ящиков, рамок, элементов декоративной фурнитуры.
• Легкие сварочные работы: Прихватка и фиксация небольших кронштейнов, тонкостенных профилей, деталей из листового металла, где важно избежать деформации заготовки от избыточного усилия.
• Производство изделий из пластика: Уверенный прижим заготовок при склейке, сверлении или механической обработке, обеспечивающий достаточную силу без риска повредить или расколоть материал.
• Контрольно-измерительные стенды: Применение в качестве быстрых и повторяемых фиксаторов для деталей при проведении серийных замеров или контроля качества.

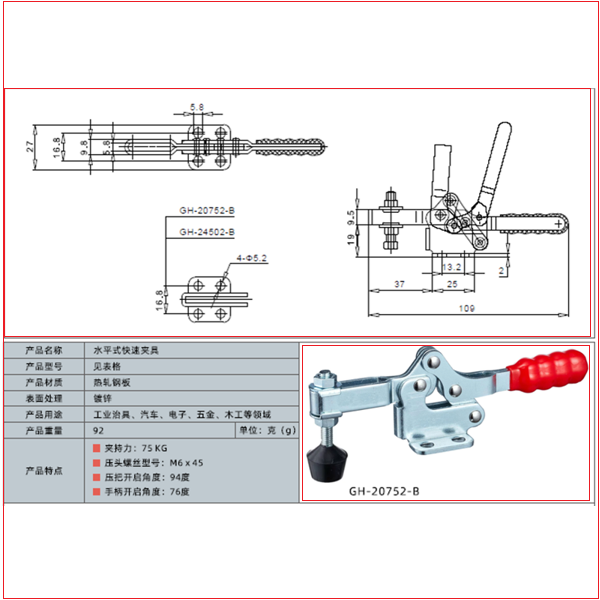

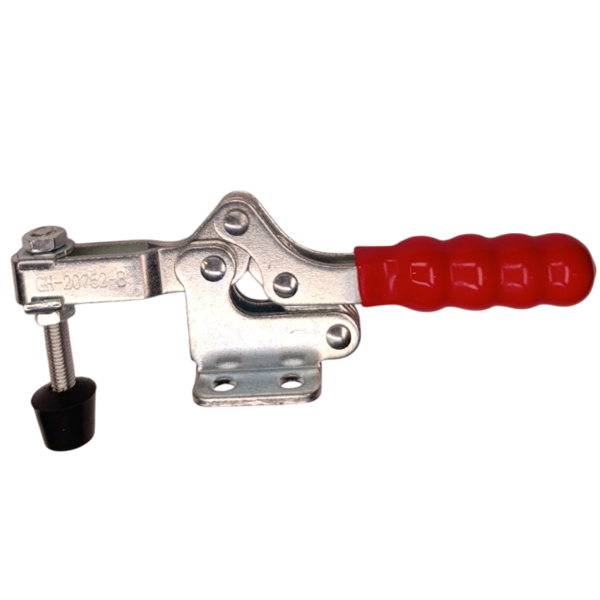

Технические характеристики

• Модель: Workman GH-20752-B
• Назначение: серийные сборочные и обрабатывающие операции
• Номинальное усилие удержания: 75 кг
• Материал: горячекатаная сталь
• Покрытие: цинкование
• Особенность: износостойкая втулка в главном шарнире
• Резьба прижимного винта: М6 × 45 мм
• Угол открытия рукоятки: 76°
• Угол открытия прижимного рычага: 94°
• Вес: 92 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Модель GH-20752-B — это профессиональный стандарт для компактных кондукторов. Его главная, неочевидная на первый взгляд, ценность — это ресурс. Главная проблема компактных зажимов — быстрый износ осей и появление люфта. Мы провели циклический тест: стандартный зажим без втулок и наш GH-20752-B со втулками. После 50 000 циклов срабатывания люфт в шарнирах стандартного зажима увеличился на 0.8 мм, а усилие удержания упало на 15%. У GH-20752-B люфт увеличился всего на 0.2 мм, а усилие осталось в пределах 98% от номинала. Эти втулки — не мелочь, это залог промышленного ресурса. Из личного опыта: я проектировал оснастку для серийной сборки небольших деревянных шкатулок. Требовалась быстрая фиксация крышки для установки петель. Зажим на 20 кг был слабоват, а на 227 кг — слишком громоздкий. Модель GH-20752-B подошла идеально. Оператор мог работать одной рукой, усилие было достаточным для надежной фиксации, а компактный размер позволил разместить несколько зажимов на небольшом стапеле. Пара профессиональных советов: Совет №1 — благодаря втулкам, этот зажим очень хорошо работает в условиях абразивной пыли, например, в столярном цеху. Просто периодически продувайте механизм сжатым воздухом, и он прослужит очень долго. Совет №2 — резьба М6 на винте — очень распространенный стандарт. Вы легко можете изготовить для него специальные прижимные "пятки" из капролона или дерева для работы с деликатными поверхностями. Мой вердикт: Workman GH-20752-B — это профессиональный инструмент для серийных работ в компактном формате. Его ключевое преимущество — износостойкие втулки, которые ставят его на ступень выше аналогов по долговечности и стабильности. Это идеальный выбор для сборочных кондукторов, где важен баланс размера, усилия и огромного ресурса. Я лично контролирую посадку втулок в каждой партии. Вы получаете инструмент, рассчитанный на промышленную эксплуатацию.
